Kaliteli Agrega Çıkışı için Ağır Çekiçli Kırıcı ve Çift Rotorlu Kum Makinesi ile Nehir Çakıl Kumu Yapma Hattı

Projeye Genel Bakış

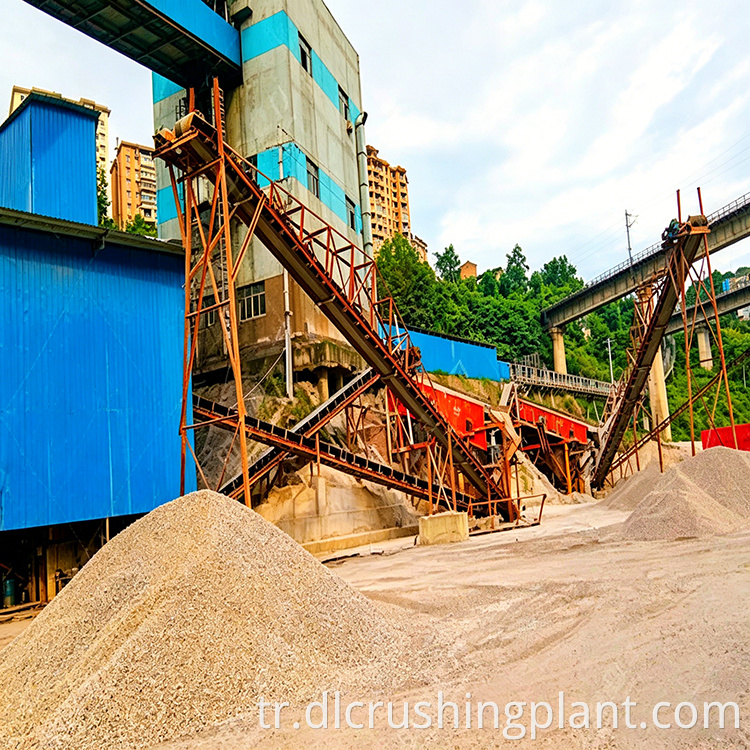

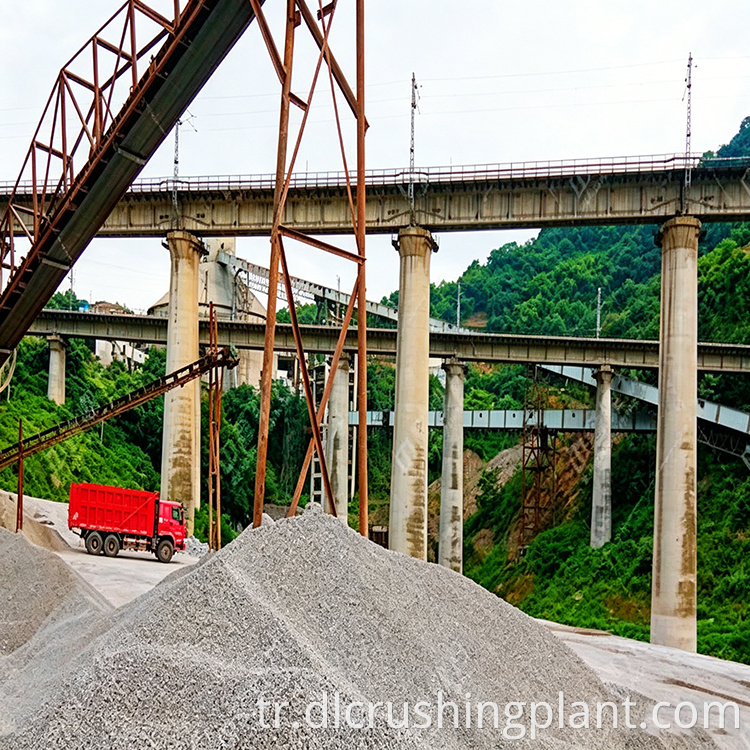

Nehir Çakıl Kumu Üretim Hattı, sert ve son derece aşındırıcı nehir çakıllarını yüksek kaliteli üretilmiş kum ve dereceli agregalara dönüştürmek için tasarlanmış özel bir işleme sistemidir. Saatte 300 tonluk istikrarlı bir üretim sağlayacak şekilde tasarlanan bu üretim hattı, çok sayıda kum ve çakıl tesisinde başarıyla uygulandı ve zorlu çalışma koşulları altında güvenilir performans sergiledi.

Nehir çakılları, doğal sertlikleri ve yüksek aşındırıcılıkları nedeniyle kırma operasyonları için benzersiz zorluklar sunar. Birçok operatör, bu malzeme işlenirken çekiçli kırıcı bileşenlerinin hızla aşınacağından veya çıktının beklentilerin altında kalacağından endişe duymaktadır. Bu üretim hattı, geleneksel çeneli kırıcı artı konik kırıcı artı kum yapıcı konfigürasyonunu aerodinamik iki üniteli göbekli kırma sistemiyle değiştiren dikkatle optimize edilmiş bir ekipman kombinasyonu aracılığıyla bu endişeleri giderir; bu da daha az makine, daha az potansiyel arıza noktası ve genel yatırım maliyetlerini azaltan daha kısa bir süreç akışı sağlar.

Temel Ekipman Yapılandırması

Üretim hattı, her bir ünitenin kırma, kum yapma ve eleme prosesindeki özel rolüne göre seçildiği, odaklanmış bir ekipman seti etrafında inşa edilmiştir:

• Titreşimli Besleyici (DLZGC1238): Saatte 250-400 ton işleme kapasiteli bir set. Küçük boyutlu malzemenin kırıcıya girmeden önce ön elenmesi için ızgaralı çubuklarla donatılmıştır, kırma bileşenlerindeki gereksiz aşınmayı azaltır ve genel sistem verimliliğini artırır

• Ağır Çekiçli Kırıcı (PCZ1512): Saatte 250-320 ton işleme kapasiteli bir set. Güçlü çekiç darbe kuvvetiyle büyük nehir çakıl bloklarını indirgeyen birincil kırma ünitesi olarak görev yapar. Bu tekli kırıcı, çeneli kırıcı ve darbeli kırıcının çift aşamalı fonksiyonunun yerini alarak proses akışını önemli ölçüde basitleştirir ve ekipman sayısını azaltır

• Çift Rotorlu Kum Yapma Makinesi (ZSJ-1215): Saatte 150-220 ton işleme kapasiteli bir set. Üretim hattının, birlikte çalışan iki rotordan oluşan temel ekipmanı. Bu tasarım daha büyük bir maksimum besleme boyutuna sahiptir, daha istikrarlı bir kum çıkış hızı sağlar ve parçacık boyutu dağılımının kolayca ayarlanmasına olanak tanır. Çift rotorlu konfigürasyon, ince kırma ve kum üretimini aynı anda gerçekleştirerek her işlev için ayrı ekipman ihtiyacını ortadan kaldırır

• Birincil Dairesel Titreşimli Elek (3YKZ2270): Saatte 240-320 ton işleme kapasiteli bir set. Karışık agregayı birincil kırıcıdan daha fazla kum yapımı için kaba parçacıklara ve bitmiş çakıl olarak doğrudan boşaltılabilen küçük boyutlu malzemeye ayırarak ilk tarama kontrol noktası olarak hizmet eder.

• İkincil Dairesel Titreşimli Elek (3YKZ2060): Saatte 180-280 ton işleme kapasiteli bir set. Kum yapma makinesinden çıkan çıktıyı farklı özelliklerdeki bitmiş kum ve çakıl olarak sınıflandırarak ikinci tarama kontrol noktası olarak hizmet eder. Boyut gerekliliklerini karşılamayan iri parçacıklar, yeniden kırma için bantlı konveyör aracılığıyla kum yapıcıya geri gönderilir.

• Bantlı Konveyör Sistemi: Birkaç adet özelleştirilmiş bantlı konveyör. Malzemeyi tüm işleme aşamaları arasında taşıyın, uygun olmayan malzemeyi kum yapıcıya iade edin ve bitmiş ürünleri belirlenen stok alanlarına teslim edin

Süreç Akışı

Üretim hattı, malzeme israfının önlenmesini ve bitmiş ürün özellikleri üzerinde hassas kontrolün sağlanmasını sağlayan kapalı devre bir sistem olarak çalışmaktadır:

• Aşama 1 Birincil Kırma: Ham nehir çakılları PCZ1512 ağır hizmet tipi çekiçli kırıcıya beslenir ve burada yüksek hızlı çekiç darbe kuvvetiyle çeşitli boyutlarda karışık agrega halinde ezilir.

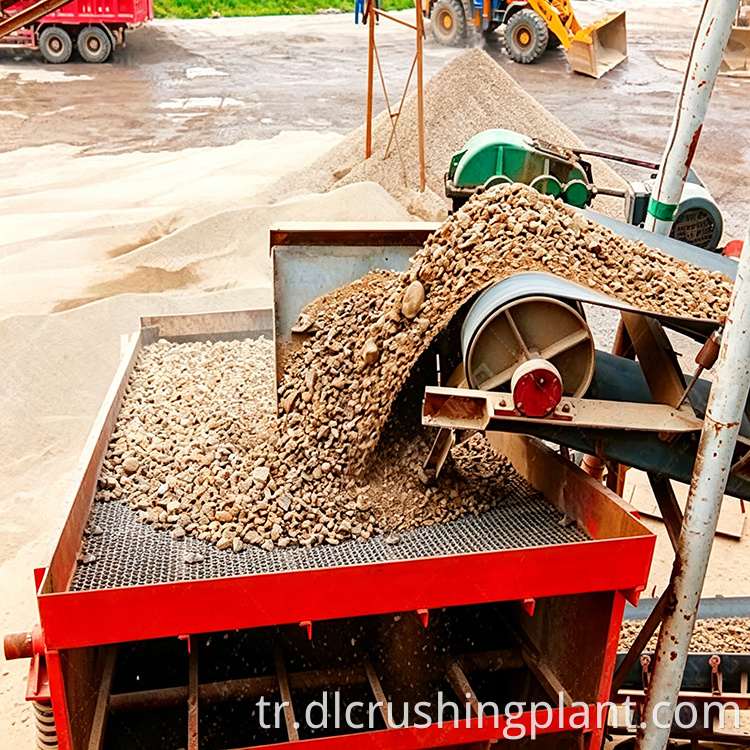

• Aşama 2 Birincil Eleme: Karışık agrega, malzemeyi iki akışa ayıran birinci dairesel titreşimli elek (3YKZ2270) girer. Daha fazla işlem gerektiren daha kaba parçacıklar ZSJ-1215 çift rotorlu kum yapma makinesine yönlendirilir. Şartnameyi halihazırda karşılayan küçük boyutlu malzeme kısmen ayrılır ve doğrudan bitmiş çakıl olarak boşaltılır

• Aşama 3 Kum Yapımı ve İnce Kırma: Ana elekten gelen kaba malzeme ZSJ-1215 çift rotorlu kum yapma makinesine girer ve burada birlikte çalışan iki rotorun birleşik hareketi yoluyla ince kırma ve kum üretimine tabi tutulur.

• 4. Aşama İkincil Eleme ve Kapalı Devre Dönüş: Çift rotorlu kum yapıcıdan gelen kum-çakıl karışımı ikinci titreşimli elek (3YKZ2060)'e geçer. Yeterince ince olmayan kaba parçacıklar, yeniden kırmak için bantlı konveyör aracılığıyla otomatik olarak kum yapıcıya geri gönderilir. Nitelikli, farklı özelliklerdeki kum ve çakıllar ilgili stoklara boşaltılır.

Bu sürecin en kritik tasarım özelliği, uygun olmayan malzemenin otomatik olarak kum yapıcıya geri gönderilmesi ve bitmiş ürünle asla karışmamasıdır. Tüm süreç boyunca, iki eleme aşaması ikili kontrol noktası görevi görerek parçacık boyutu dağılımı üzerinde hassas kontrol ve tutarlı nihai ürün kalitesi sağlar.

Uygun Maliyetli Analiz

Bu üretim hattı, geleneksel nehir çakıl taşı işleme konfigürasyonlarına göre önemli maliyet avantajları sağlar:

• Ekipman Maliyetinin Azaltılması: Nehir çakıllarını işlerken, geleneksel yaklaşımda konik kırıcı ile kum yapma makinesinin birlikte kullanılması, yüksek ekipman maliyetlerine ve yüksek elektrik faturalarına neden olur. Bu üretim hattı yalnızca iki maça kırma ünitesine ihtiyaç duyuyor. PCZ1512 ağır hizmet tipi çekiçli kırıcı, tek başına çeneli kırıcı ve darbeli kırıcının çift aşamalı işlevinin yerini alırken, ZSJ-1215 çift rotorlu kum yapma makinesi aynı anda hem ince kırma hem de kum üretimini gerçekleştirir.

• Azaltılmış Ayak İzi: Daha az makine, daha küçük kurulum alanı, daha az saha hazırlık çalışması ve daha düşük altyapı inşaat maliyetleri anlamına gelir. Daha kısa proses akışı aynı zamanda daha az bantlı konveyör gerektirerek hem sermaye yatırımını hem de bakım yükünü daha da azaltır

• Daha Düşük İşletme Maliyetleri: Çalıştırılacak, bakım yapılacak ve onarılacak daha az ekipman ünitesi sayesinde, bitmiş ürünün tonu başına genel işletme maliyeti önemli ölçüde azalır. Basitleştirilmiş konfigürasyon aynı zamanda envanterde tutulması gereken yedek parça sayısını da azaltır ve rutin bakım için gereken işçiliği azaltır.

• Pratik Yatırım Eşiği: Hızlı bir şekilde kum üretimine başlaması gereken sınırlı bütçeli projeler için bu yaklaşım, makul bir yatırım eşiği ve kontrol edilebilir çıktı kapasitesi ile son derece pratik bir çözüm sunar.

Operasyonel Deneyim

Kapsamlı pratik çalışmaya dayalı olarak, günlük üretim sırasında birkaç önemli noktaya dikkat edilmesi gerekir:

• Çekiç Kafası Aşınma Yönetimi: Nehir çakıl taşları sert ve aşındırıcıdır, bu nedenle çekiç kafaları yüksek kromlu alaşımdan üretilmiş olsalar bile düzenli olarak kontrol edilmeleri gerekir. Operasyonel deneyime dayanarak, inşaat için orta ila ince taneli kum üretirken, çekiç kafalarının günlük çıktı hacmine bağlı olarak genellikle her 2 ila 3 ayda bir değiştirilmesi gerekir. Değiştirme sırasında üretimin kesintiye uğramasını önlemek için ekstra bir rotor tertibatının hazır bulundurulması önerilir.

• Elek Tıkanmasının Önlenmesi: Nehir çakıl taşları düzensiz şekillere sahiptir ve elek ağına takılmaya eğilimlidir. Dairesel titreşimli elekler, çok yönlü titreşim düzenlerinden dolayı bu konuda doğrusal eleklerden daha iyi performans gösterir. Bununla birlikte, besleme malzemesi yüksek kil içeriğine sahipse, elek yüzeylerinde kil oluşumunu önlemek için prosesin ön ucuna bir eleme veya yıkama adımının eklenmesi tavsiye edilir.

• Çift Rotor Açıklığı Ayarı: İki rotor arasındaki boşluk ve dönüş hızlarındaki fark, kum verimini ve nihai üründeki ince agrega içeriğini doğrudan etkiler. Bu parametre, devreye almadan önce üreticinin teknisyenleri tarafından uygun şekilde ayarlanmalıdır. Yanlış ayarlama üretim performansını ve ürün kalitesini önemli ölçüde etkileyebileceğinden, operatörler bu ayarı bağımsız olarak ayarlamaya çalışmamalıdır.

SSS

Soru 1: Saatte 300 ton kapasite, bitmiş kumu mu, yoksa hammadde besleme hızını mı ifade ediyor?

Saatte 300 tonluk kapasite, çeşitli ebat spesifikasyonlarında üretilmiş kum ve kırma taş da dahil olmak üzere, nihai kum ve agreganın toplam çıktısını ifade eder. Hammadde besleme hızını ifade etmez. Nehir çakıllarının orijinal nem içeriği, özellikle yağışlı hava koşullarında besleme verimliliğini etkileyebilir. Bu değişkeni hesaba katmak için tasarım aşamasında yüzde 10 ila 15'lik bir marjın izin verilmesi tavsiye edilir; bu, sistemin sürekli olarak saatte 300 ton nihai ürün çıktısı elde etmek için saatte yaklaşık 345 ila 350 ton ham besleme için tasarlanması gerektiği anlamına gelir.

S2: Bu üretim hattı kireçtaşı prosesine dönüştürülebilir mi?

Teknik olarak evet, ancak bu malzeme için biraz israfa yol açacak bir konfigürasyon olacaktır. Kireçtaşı nehir çakıl taşlarından önemli ölçüde daha yumuşaktır, bu nedenle aynı ekipman kombinasyonunun kullanılması, saatte 300 tonu aşan, potansiyel olarak 400 ton veya daha fazlasına ulaşan bir kapasiteyle sonuçlanacaktır. Ek olarak, çift rotorlu kum yapma makinesi, kireçtaşı gibi kırılgan malzemeleri işlerken daha ince toz üretme eğilimindedir ve bu, tüm uygulamalar için arzu edilmeyebilir. Kireçtaşı işleme için, daha yumuşak malzemeler için özel olarak optimize edilmiş, daha uygun maliyetli konfigürasyonlar mevcuttur; dolayısıyla bu hattın dönüştürülmesi, ekipmanın en verimli kullanımını temsil etmez.

S3: Çalışma sırasında güç tüketimini azaltmanın etkili yolları var mı?

Çift rotorlu kum yapma makinesinin dönüş hızının düşürülmesiyle güç tüketimi kısmen azaltılabilir, bu da sistemdeki en çok tüketen ünitenin enerji talebini azaltır. Ancak bu ayarlama aynı zamanda kum üretim oranını da düşürecek ve çıktı hacmi ile enerji verimliliği arasında bir denge yaratacaktır. Önerilen yaklaşım, üretim hızı ve güç tüketimi için bir temel oluşturarak ekipmanı öncelikle üreticinin önerdiği parametreleri kullanarak en az bir hafta çalıştırmaktır. Bu temel verileri topladıktan sonra operatörler, kendi özel malzeme özellikleri ve pazar koşulları için çıkış ve güç tüketimi arasındaki en uygun dengeyi bulmak amacıyla rotor hızına ve diğer ayarlara kademeli olarak ince ayar yapabilir.
