İstikrarlı Üretimi Sağlamak ve Verimliliği Artırmak İçin Bakır Madenindeki Çok Senaryolu Modüler Kırma Tesisi için EPC Çözümü

Bu çözüm, saf bakır cevheri, karışık cevher ve yan ürün cevheri de dahil olmak üzere çeşitli cevher türlerini kapsayan, bakır madenlerindeki ham cevherin kaba ve orta derecede kırılması için tasarlanmıştır. Esnek olmayan geleneksel üretim hattı konfigürasyonları, sık elek tıkanmaları, yüksek nemli ortamlarda zayıf stabilite ve uzun kurulum döngüleri gibi temel sıkıntılı noktaları ele alan bu ürün, PE çeneli kırıcı, PF darbeli kırıcı ve 3YK1860 akıllı titreşimli elekten oluşan modüler, hızlı kurulumlu bir üretim hattı sağlar. Çözümün temel özellikleri şunları içerir: 10'dan fazla uygulama kombinasyonunu destekleyen 3 temel modül ve 3 yardımcı modül; çeneli kırıcı-darbeli kırıcı entegrasyonunu 1 saat içinde mümkün kılan standartlaştırılmış hızlı bağlantı arayüzleri; Aşınma direncini %60 artıran ve genel hizmet ömrünü 10.000 saate çıkaran Cr28 alaşımlı çene plakaları ve ZGMn13 suyla sertleştirilmiş çekiçler; gömlekleri ve çekiç kafalarını 40 dakika içinde değiştirmek için hidrolik hızlı çıkarma mekanizması; %99'un üzerinde bir ürün elde eden AI'ya uyarlanabilir genlik taraması; ve değiştirilmesi kolay ve 5 ila 40 mm arasındaki parçacık boyutlarına uyarlanabilen poliüretan tıkanma önleyici elekler.

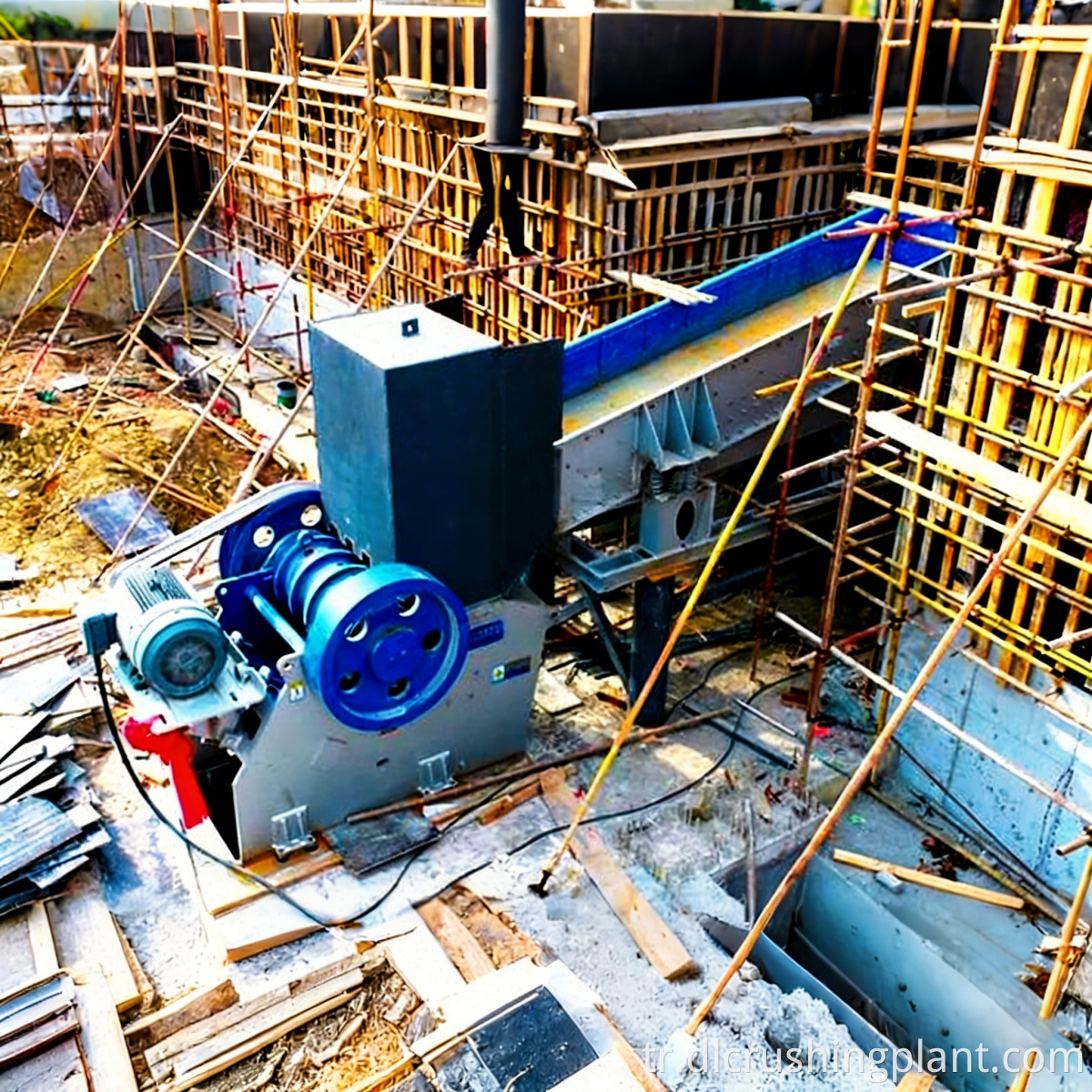

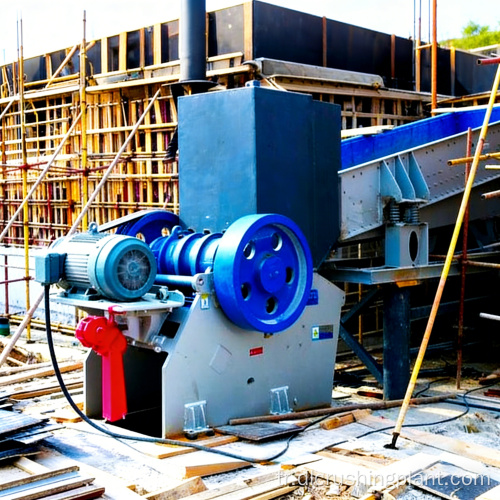

Bakır cevheri, titreşimli bir besleyici aracılığıyla birincil kırma için maksimum besleme boyutu 450 mm ve kırma oranı 1:8 olan PE-600×900 derin odacıklı çeneli kırıcıya beslenir; Birincil kırmanın ardından malzeme bant vasıtasıyla ikincil ve üçüncül kırma için PF-1210 üç odacıklı darbeli kırıcıya iletilir. 1:30'luk kapsamlı kırma oranı, %96'nın üzerinde bakır minerali serbestleşme oranı sağlar; AI uyumlu genliğe (5-12 mm) sahip 3YK1860 dairesel titreşimli elek, nitelikli parçacıkların sonraki öğütme ve yüzdürme işlemlerine geçmesiyle sınıflandırmayı gerçekleştirirken, büyük boyutlu malzeme yeniden sirkülasyon için darbeli kırıcıya geri gönderilir. Nemli ve sıcak ortamlarda cevher, hızlı değiştirme çözümüne sahip bir poliüretan tıkanma önleyici elekten geçerek tıkanma oranını %0,2'nin altında tutar. Üretim hattının modüler hızlı bağlantı yapısı, madende yerinde kuruluma ve anında çalışmaya olanak tanıyor; Bireysel modüllerin ağırlığı 22 metrik tona kadar çıkıyor ve bu da onları dağlık bölgelerde taşımaya uygun hale getiriyor.

Çözüm Tasarımı-Cevher kırma iş indeksi ve mineral serbestleşme testlerinin analizi; birden fazla senaryo ve 3D yerleşim diyagramları için modüler kombinasyon çözümlerinin sağlanması. Ekipman İmalatı-Modüler ön montaj ve fabrikada entegre testler; aşınmaya dirençli çekirdek parçaların partiler halinde yapılan sertlik testleri; komple bir ünite olarak sevkiyat. Kurulum ve Devreye Alma-Standartlaştırılmış hızlı bağlantı arayüzleri; üç modüllü çekirdek bölümün montajı bir gün içinde tamamlandı; 48 saat içinde tüm hattın entegre deneme çalıştırması. Operasyon ve Bakım Yönetimi-Operatör eğitimi + uygulamalı günlük bakım eğitimi; Temel ekipman için 1 yıllık garanti; Cr28/ZGMn13 aşınmaya dayanıklı parçaların küresel tedariği; uzaktan destek + düzenli denetimler.

Peru'nun Arequipa Bölgesi'ndeki Minera Pampa Verde Bakır Madeni Kırma Hattı (10 aydır faaliyette). Maden 3.200 metre yükseklikte yer alıyor; Besleme malzemesi, %1,2 bakır içeriğine sahip karışık bir bakır sülfür cevheridir ve nem, mevsimlere göre önemli ölçüde değişir. Modüler üretim hattı, 150 ton/saat tasarımlı kapasiteye ve 160-175 ton/saat gerçek sabit çalışma kapasitesine sahip bir PE çeneli kırıcı, bir PF darbeli kırıcı ve bir 3YK akıllı eleme modülünden oluşur. Hizmete alınmasından bu yana ölçülen bakır minerali serbest kalma oranı %97,2, eleme geçiş oranı %99,3 ve yüksek nemli mevsimlerde poliüretan elek ağının tıkanma oranı yalnızca %0,15'tir. Kurulum süresi (nakliye dahil) yalnızca 8 gün sürdü ve modüler kurulumun verimliliği maden yönetimi tarafından büyük beğeni topladı. Müşteri geri bildirimi: "Zhongyu Dingli'nin modüler çözümü, madenimizin esnek dağıtım ihtiyaçlarını mükemmel bir şekilde karşıladı. Ekipman, yüksek rakım ve yüksek nemden oluşan zorlu ortamlarda stabil ve sürekli çalışıyor, aşınan parça ömrü beklentileri en az %30 aşıyor ve toplam sahip olma maliyeti benzer çözümlere göre çok daha düşük."

S: Üretim hattı farklı bakır cevheri türlerine uyum sağlayabilir mi?

C: PF darbeli kırıcının üç odacıklı yapısı, ayarlanabilir deşarj partikül boyutuna izin verirken, AI eleme genliği otomatik olarak uyum sağlar. Modüler kombinasyonlar, saf bakır cevheri, karışık cevher ve yan ürün cevherini, sürekli olarak %96'nın üzerinde tutulan bir mineral serbestleşme oranıyla işleyebilir.

S: Yüksek nemli cevherin elenmesi tıkanmaya neden olur mu?

C: Otomatik temizleme sistemiyle eşleştirilmiş poliüretan tıkanma önleyici elekler, yüksek nemli bakır cevheri için %0,2'den daha düşük bir tıkanma oranına ulaşacak şekilde test edilirken, %95'in üzerinde bir eleme verimliliği korunur. Elekler, 5'ten 40 mm'ye kadar çeşitli ağ boyutlarına sahip, hızlı değiştirilebilen bir tasarıma sahiptir.

S: Aşınma parçalarının değiştirilmesi ne kadar sürer?

C: Hidrolik hızlı çıkarma mekanizması hızlı bakım sağlar; Çeneli kırıcı gömleklerinin veya darbeli kırıcı çekiçlerinin değiştirilmesi ünite başına 40 dakika içinde tamamlanabilir ve bu da plansız arıza sürelerini önemli ölçüde azaltır.

S: Nakliye ve kurulum uygun mu?

C: Her modül, maksimum 22 metrik ton ağırlığa sahip olacak şekilde bağımsız olarak sökülebilir; dağlık ve uzak madencilik alanlarına yönelik nakliye standartlarını karşılar; hızlı bağlantı arayüzleri, çeneli kırıcı-darbeli kırıcı bağlantısının 1 saat içinde yapılmasına ve eleme modüllerinin 40 dakika içinde eklenmesine veya çıkarılmasına olanak tanır.

S: Aşınma parçalarının servis ömrü nedir ve yedek parça tedariği nasıl gerçekleştirilir?

C: ZGMn13 suyla sertleştirilmiş darbeli çekiçlerle birleştirilmiş Cr28 yüksek krom alaşımlı çene plakaları, geleneksel malzemelere göre %60 daha yüksek aşınma direnciyle 10.000 saatlik birleşik hizmet ömrü sunar; yedek parçalar küresel envanterimizden 48 saat içinde gönderilir.

Modüler bakır cevheri kırma çözümünüzü ve mineral serbestleştirme analizinizi edinin; bilgi almak için tıklayın
