Çift Modlu Yerçekimi Ayırma Özellikli Rock Gold Zenginleştirme Hattı İsteğe Bağlı CIP Süzme ve Akıllı DCS Yapay Zeka Kontrolü

Projeye Genel Bakış

Bu yüksek verimli kaya altını zenginleştirme hattı, sert kaya altın cevheri için tasarlanmış, yüksek sertlik, eşit olmayan altın parçacık dağılımı ve kolay kil kaplama gibi belirli özelliklere hitap eden özelleştirilmiş bir entegre mineral işleme çözümüdür. Hat, kapalı devre kırma ve ön arıtmayı, yüksek verimli öğütme ve sınıflandırmayı, yerçekimiyle ayırmayı isteğe bağlı CIP siyanürleme liçiyle birleştiren çift modlu zenginleştirmeyi ve hassas eritmeyi kesintisiz bir üretim zincirinde birleştirir. Geleneksel kaya altın cevheri için yerçekimi ayırma modu %85'i aşan bir altın geri kazanım oranı elde ederken, isteğe bağlı CIP liç modu düşük dereceli oksitlenmiş kaya altın cevheri için geri kazanımı %92'nin üzerine çıkarır. Tesis, %90'ın üzerinde altın içeriğine sahip, yüksek saflıkta 100-500 gr altın külçeleri üretiyor. DCS ve AI çift çekirdekli akıllı kontrol, gerçek zamanlı izleme, tek tıklamayla başlatma/durdurma ve makine görüşü tabanlı arıza tespiti sağlarken yeşil enerji tasarrufu sağlayan tasarım, atıkların kuru istiflenmesini, %85'in üzerinde su geri dönüşümünü, özel siyanür atık arıtmasını ve öğütme enerji tüketimini %15 oranında azaltan frekans dönüştürme teknolojisini içerir. Zhongyu Dingli'nin 130'dan fazla patenti ve 2000'den fazla maden işleme hattı referansıyla ulusal yüksek teknoloji kurumsal statüsüyle desteklenen bu zenginleştirme hattı, güvenilir, verimli ve çevreye uyumlu altın çıkarımı arayan orta ve büyük ölçekli kaya altını madenciliği ve zenginleştirme projeleri için ideal seçimdir.

Süreç Akışı

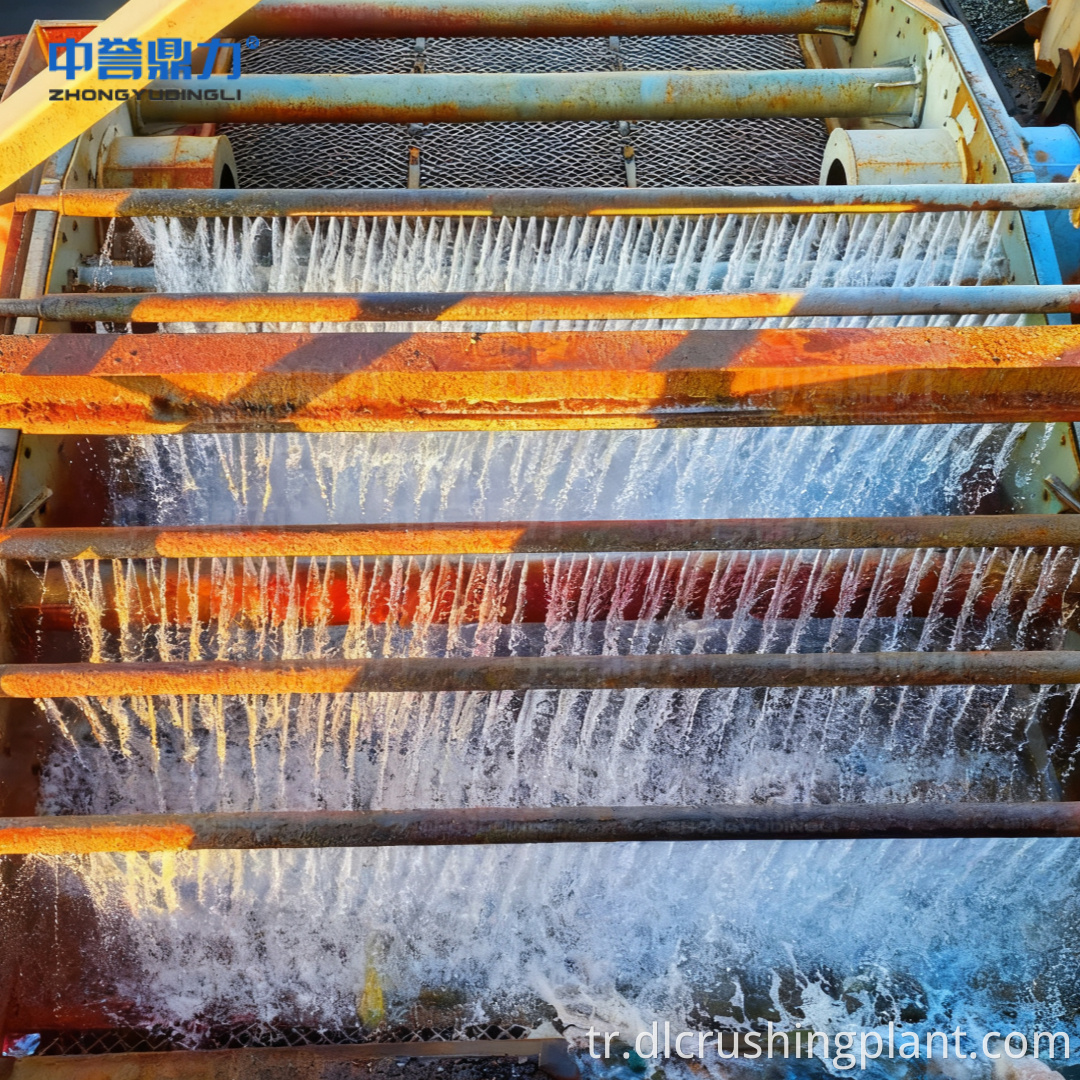

Kırma ve Ön Arıtma — Kapalı devre kırma sistemi, aşırı kırma olmadan aşamalı boyut küçültme yoluyla cevheri ≤400 mm'den ≤20 mm'ye azaltır. Titreşimli besleyici, üretim kapasitesine uyacak şekilde besleme hızını kontrol ederken, çeneli kırıcı kaba indirgemeyi gerçekleştirir ve konik kırıcı, titreşimli bir elek ile kapalı devre bağlantısında ince kırmayı gerçekleştirir. Entegre yıkama ve eleme modülü, cevherdeki kil kaplamaları ve yüzey yabancı maddelerini gidererek, daha etkili bir alt zenginleştirme için altın parçacıklarına maruz kalma oranını %25'in üzerinde artırır. Niteliksiz cevher (>20mm) yeniden kırma için otomatik olarak geri dönüştürülür ve öğütme sistemine yüksek kaliteli besleme girişi sağlanır.

Öğütme ve Sınıflandırma — Islak kafesli bilyalı değirmen ve spiral sınıflandırıcı, yüksek verimli bir kapalı döngü oluşturur ve cevheri ≥%85 geçiş oranıyla -200 mesh'e kadar öğütür. Altın parçacıklarının gang minerallerinden tamamen ayrılmasını sağlamak için kağıt hamuru konsantrasyonu %35-%40 oranında hassas bir şekilde kontrol edilir. Niteliksiz kaba hamur, yeniden öğütülmek üzere bilyalı değirmene geri gönderilir, böylece aşırı öğütme nedeniyle enerji israfı önlenir ve sonraki zenginleştirme aşamaları için sağlam bir temel oluşturulur.

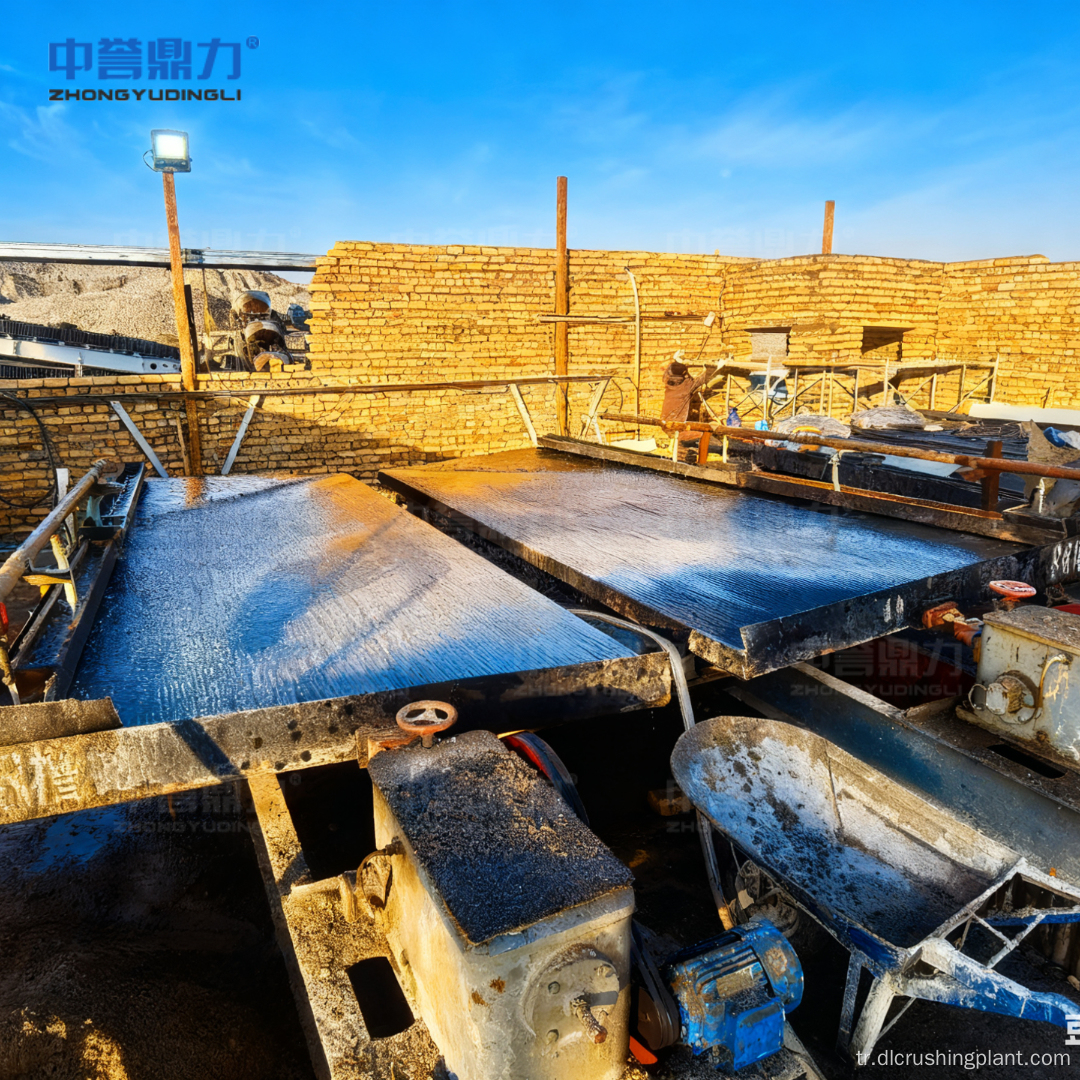

İkili Zenginleştirme Modu — Hat, cevher özelliklerine göre seçilebilen iki tamamlayıcı işleme moduna sahiptir. Geleneksel kaya altın cevheri için, yerçekimi ayırma modu, çok aşamalı zenginleştirme için bir hidrosiklon, spiral ayırıcı ve sarsma tablası yoluyla sınıflandırılmış hamuru işler ve %85'i aşan bir geri kazanım oranıyla yüksek dereceli altın konsantresi (20-50 g/t) elde eder. Düşük dereceli oksitlenmiş kaya altın cevheri için, isteğe bağlı CIP siyanürleme liç modu, altın siyanür kompleksleri oluşturmak için optimize edilmiş siyanürleme, altın yakalamak için aktif karbon adsorpsiyonu ve altın çamuru ekstraksiyonu için desorpsiyon oranı ≥%98 olan bir desorpsiyon elektroliz sistemi kullanarak %92'yi aşan toplam altın geri kazanım oranı elde eder.

Eritme ve Şekillendirme — Saflaştırılmış altın konsantresi veya altın çamuru, orta frekanslı bir indüksiyon ocağında 1200–1300°C'de eritilerek kükürt, demir ve diğer yabancı maddeler giderilir. Erimiş altın çözeltisi, grafit kalıplar aracılığıyla standart 100-500 gramlık altın külçelere dökülür; gerçek zamanlı sıcaklık izleme ve düzenli saflık denetimi, ürün kalitesi uyumluluğunu ve tutarlı çıktıyı sağlar.

DCS ve Yapay Zekalı Çift Çekirdekli Akıllı Kontrol — DCS sistemi, tüm hattın tek tıklamayla başlatılması/durdurulması ve her proses aşamasının otomatik kapalı döngü kontrolü ile cevher inceliği, kağıt hamuru konsantrasyonu ve zenginleştirme verimliliği gibi temel parametrelerin gerçek zamanlı izlenmesini sağlar. AI modülü, besleme hızını dinamik olarak ayarlamak, ekipmanın tıkanmasını ve aşırı yüklenmesini önlemek ve ek sensörler olmadan bant sapmasını veya yırtılmasını tespit etmek ve gerçek zamanlı erken uyarılar vermek için makine görüş teknolojisini kullanır. Karşı malzeme akışını başlatma ve ileri malzeme akışı durdurma dizileri, şebeke darbesini ve malzeme birikimini önlerken, otomatik, uzaktan, manuel, yerinde ve bakım modlarını kapsayan hiyerarşik operasyon yetkisi, yerinde acil durdurma cihazlarıyla bir araya gelerek sürekli üretim sırasında personel ve ekipman güvenliğini sağlar.

Çevreci ve Enerji Tasarruflu Tasarım — Atıklar yoğunlaştırıcı ve filtre presle işlenir ve kuru istifleme için nem içeriği ≤%30'a düşürülür. Ayrılan su öğütme, liç ve yıkama aşamalarına geri dönüştürülerek %85'in üzerinde bir su kaynağı geri dönüşüm oranı elde edilir. CIP operasyonları için özel bir siyanür atık arıtma ünitesi, siyanür içeren atık suyu ve kalıntıları kimyasal oksidasyon ve katılaşma stabilizasyonu yoluyla işler, ulusal emisyon standartlarını karşılar ve çevresel sızıntı risklerini ortadan kaldırır. Frekans dönüşüm hızı düzenlemesine sahip karot taşlama ekipmanı, enerji tüketimini %15 oranında azaltır ve tüm ekipmanlardaki kapalı döngü döngüsü ve seri bağlantı tasarımı, proses kesintisinden kaynaklanan enerji kaybını azaltır.

EPC Hizmeti

Özelleştirilmiş Çözüm Tasarımı — Profesyonel Ar-Ge ve teknik ekip, cevher tahlili verilerine, saha koşullarına ve üretim taleplerine dayanarak, optimum geri kazanım performansı için zenginleştirme teknolojisinin ve gerçek proje ihtiyaçlarının doğru şekilde eşleştirilmesini gerçekleştirerek özel proses konfigürasyonları ve ekipman özelliklerini tasarlar.

Hızlı İnşaat — Hızlı, akıllı ve verimli çalışma konseptine bağlı kalarak tasarım, inşaat, ekipman imalatı, kurulum ve devreye alma dahil tüm inşaat aşamaları eş zamanlı olarak ilerler, proje inşaat süresini %50'den fazla kısaltır ve ilk yatırım ve saha maliyetlerini azaltır.

Kapsamlı Satış Sonrası Destek — Çin çapında 22 servis merkeziyle şirket, 7×24 saat çevrimiçi teknik yardım, 48 saat içinde yerinde sorun çözümü, düzenli ekipman bakımı ve profesyonel operasyon eğitimi sağlıyor. Gerçek zamanlı proses parametre ayarı, zamanında yedek parça temini ve teknik yükseltme hizmetleri, zenginleştirme hattının uzun vadeli istikrarlı çalışması için tüm yaşam döngüsü boyunca teknik destek sağlar.

Ar-Ge ve Üretim Garantisi — Ulusal bir yüksek teknoloji kuruluşu ve ulusal uzman, sofistike, benzersiz ve yenilikçi Küçük Dev kuruluşu olarak Zhongyu Dingli, 130'dan fazla ulusal patente sahip olan bir maden mühendisliği tasarım ve araştırma enstitüsü ve bir eyalet mühendislik teknolojisi araştırma merkezi dahil olmak üzere profesyonel Ar-Ge platformlarını işletmektedir. Yüksek hassasiyetli sayısal kontrol işleme ekipmanıyla donatılmış 32.000㎡ akıllı üretim atölyesi, ülke çapında 2000'den fazla maden işleme üretim hattında uygulanan ürünlerle yıllık 500 set maden çevre koruma kırma ekipmanı ve 200 set akıllı yönetim sistemi çıktısı sunmaktadır.

Vaka Verileri

• Hedef cevher türü: sert kaya altın cevheri (yüksek sertlik, eşit olmayan altın dağılımı, kil kaplı)
• Altın geri kazanım oranı: ≥%85 (yerçekimi ayrımı); ≥%92 (düşük dereceli oksitlenmiş cevher için isteğe bağlı CIP liçi ile)
• Kaba kırma besleme boyutu: ≤400mm, ≤20mm'ye kadar boşaltma (kapalı döngü)
• Altın parçacıklarına maruz kalma artışı: Yıkamadan sonra ≥%25 artış
• Öğütme inceliği: -200 mesh geçme oranı ≥85%
• Kağıt hamuru konsantrasyonu kontrolü: %35–%40
• Yerçekimi ayırma konsantresi derecesi: 20–50g/t (sarsma masası)
• Altın yüklü karbon desorpsiyon oranı: ≥98% (CIP modu)
• Eritme sıcaklığı: 1200–1300°C
• Altın külçe ağırlığı: birim başına 100–500 g
• Altın külçe saflığı: ≥90%
• Güç faktörü: ≥0,97 (düşük voltajlı akıllı hibrit kompanzasyon)
• Enerji tüketiminde azalma: VFD teknolojisinin taşlanmasıyla %15
• Su kaynağı geri dönüşüm oranı: ≥%85
• Atık kuru istifleme nemi: ≤30%
• Proje inşaat süresinde azalma: Geleneksel projelerle karşılaştırıldığında ≥%50
• Trafo kapasitesi: 1600KVA
• Ar-Ge referansları: 130'dan fazla ulusal patent, 2000'den fazla maden işleme hattı referansı
• Servis ağı: 22 ulusal servis merkezi, 7×24 saat çevrimiçi, 48 saat yerinde müdahale

SSS

S1: İkili zenginleştirme modu farklı kaya altın cevheri türlerine ve kalitelerine nasıl uyum sağlar?

Zenginleştirme hattı, analiz verileriyle belirlenen cevher özelliklerine göre seçilebilen iki tamamlayıcı işleme moduna sahiptir. Nispeten kaba altın dağılımına sahip geleneksel kaya altın cevheri için, yerçekimi ayırma modu, ilk sınıflandırma için bir hidrosiklon yoluyla sınıflandırılmış hamuru işler, ardından kaba altın parçacıklarını geri kazanmak için bir spiral ayırıcı ve ince zenginleştirme için bir sarsma masası ile %85'i aşan geri kazanımla 20-50 g/t oranında yüksek dereceli konsantre üretilir. İnce altın parçacıklarının tek başına yerçekimi ile etkili bir şekilde geri kazanılamadığı düşük dereceli oksitlenmiş kaya altın cevheri için, isteğe bağlı CIP siyanürleme liç modu, aktif karbon tarafından yakalanan altın siyanür kompleksleri oluşturmak için optimize edilmiş siyanürlemeyi kullanır ve ardından desorpsiyon oranı ≥%98 olan desorpsiyon elektrolizi ile toplam altın geri kazanımını %92'nin üzerine çıkarır. Bu çift modlu esneklik, aynı üretim hattının büyük ekipman değişiklikleri olmadan değişen cevher özelliklerini işlemesine olanak tanır.

S2: DCS ve AI çift çekirdekli sistem, sürekli zenginleştirme operasyonu için hangi akıllı kontrol ve güvenlik özelliklerini sağlıyor?

DCS sistemi, tüm hattın tek tıklamayla başlatılması/durdurulması ve her proses aşaması için otomatik kapalı döngü kontrolü ile cevher inceliğinin, kağıt hamuru konsantrasyonunun, zenginleştirme verimliliğinin ve ekipman yükünün gerçek zamanlı izlenmesini sağlar. AI modülü, besleme hızını dinamik olarak ayarlamak, tıkanmayı ve aşırı yüklenmeyi önlemek için makine görüşünü kullanır ve gerçek zamanlı erken uyarı için ek sensörler olmadan bant sapmasını veya yırtılmasını tanımlar. Güvenlik özellikleri arasında, yüksek güçlü ekipmanın eşzamanlı başlatılmasından kaynaklanan şebeke etkisini önlemek için karşı malzeme akışının başlatılması, kapatma sırasında malzemenin tamamen boşaltılmasını sağlamak için ileri malzeme akışının durdurulması, otomatik, uzaktan, manuel, yerinde ve bakım modlarını kapsayan hiyerarşik operasyon yetkisi ve tüm saha içi önemli konumlarda acil durdurma cihazları yer alır. Elektrik sisteminde 1600KVA'lık bir transformatör, stabil yükte başlatma için büyük boyutlu yumuşak yolvericiler, ≥0,97 güç faktörüne ulaşan düşük voltajlı akıllı hibrit kompanzasyon ve üretim kesintisini önlemek amacıyla tüm kritik bağlantılar için ayrılmış yedek devreler bulunur.

S3: Bu kaya altını zenginleştirme hattına hangi çevre koruma ve enerji tasarrufu önlemleri entegre ediliyor?

Çevre koruma, üretim hattının tamamında kapsamlı bir şekilde çalışır. Atıklar, nem içeriği ≤%30 olan kuru istifleme için yoğunlaştırıcı ve filtre pres aracılığıyla işlenir ve atık deşarjından kaynaklanan çevre kirliliği ortadan kaldırılır. Kapalı devre su geri dönüşüm sistemi, %85'in üzerinde suyun yeniden kullanımını sağlayarak tatlı su tüketimini önemli ölçüde azaltır. CIP operasyonları için, özel bir siyanür atık arıtma ünitesi, siyanür içeren atık suyu kimyasal oksidasyon yoluyla ve kalıntıyı katılaşma stabilizasyonu yoluyla işler, ulusal emisyon standartlarını karşılar ve siyanür sızıntısı risklerini tamamen ortadan kaldırır. Enerji tasarrufu, maça öğütme ekipmanındaki frekans dönüşüm hızı düzenlemesi yoluyla elde edilir ve geleneksel sabit hızlı sistemlerle karşılaştırıldığında enerji tüketimini %15 azaltır. Tüm temel ekipmanlar, kapalı devre döngü ve seri bağlantı tasarımını benimser, süreç kesintisinden kaynaklanan enerji kaybını azaltır ve genel enerji kullanım verimliliğini artırarak çevresel açıdan sürdürülebilir ve uygun maliyetli altın zenginleştirmesine katkıda bulunur.
