Kırma Siyanürleme Liçi ve Akıllı DCS Kontrol Sistemi ile Kağıt Hamuru İşleme Hattında Altın Cevheri CIP Karbon

Hammadde Ön Arıtma ve Kırma Sistemi

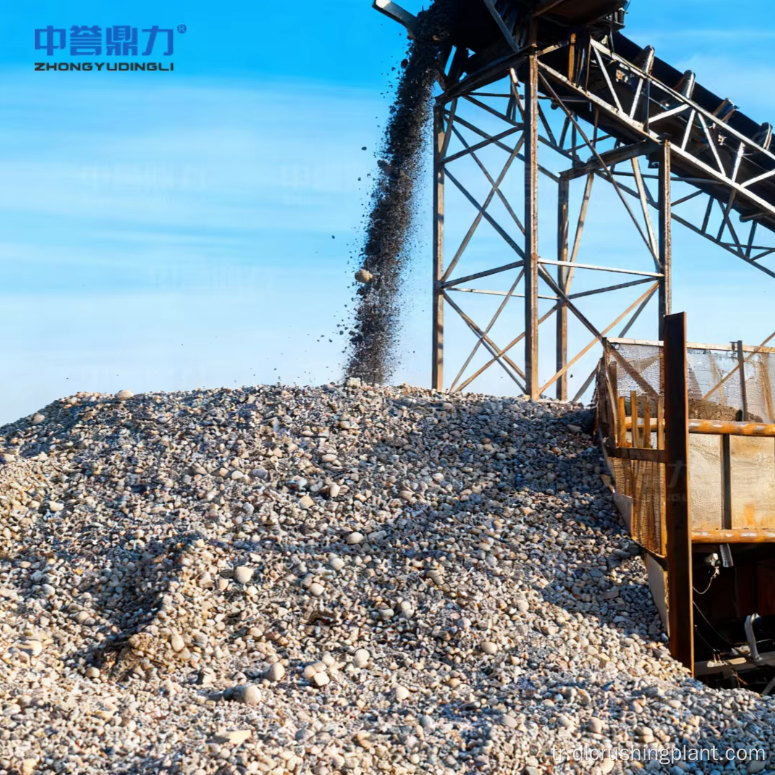

• DLZGC1250 titreşimli besleyici: 250-300 ton/saat besleme hızını kontrol eder, ekipmanın aşırı yüklenmesini önler
• DLEV106 çeneli kırıcı: birincil kırma, besleme boyutu ≤400mm ila ≤75mm, yüksek manganlı çelik aşınmaya dayanıklı gömlekler
• DLDS430 konik kırıcı + 2YK3070 çift katlı titreşimli elek: kapalı devre, cevheri ≤20 mm'ye kadar rafine eder

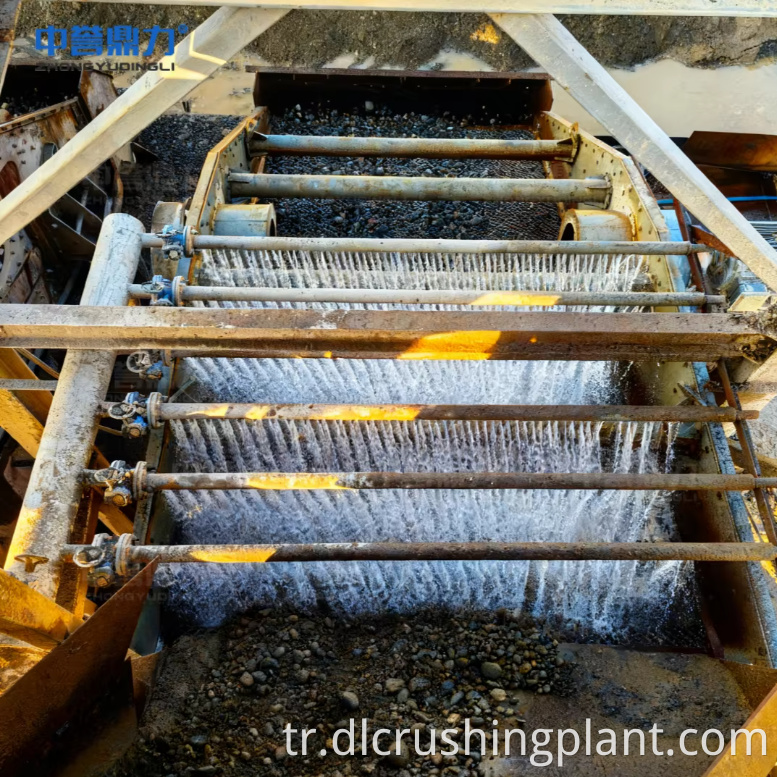

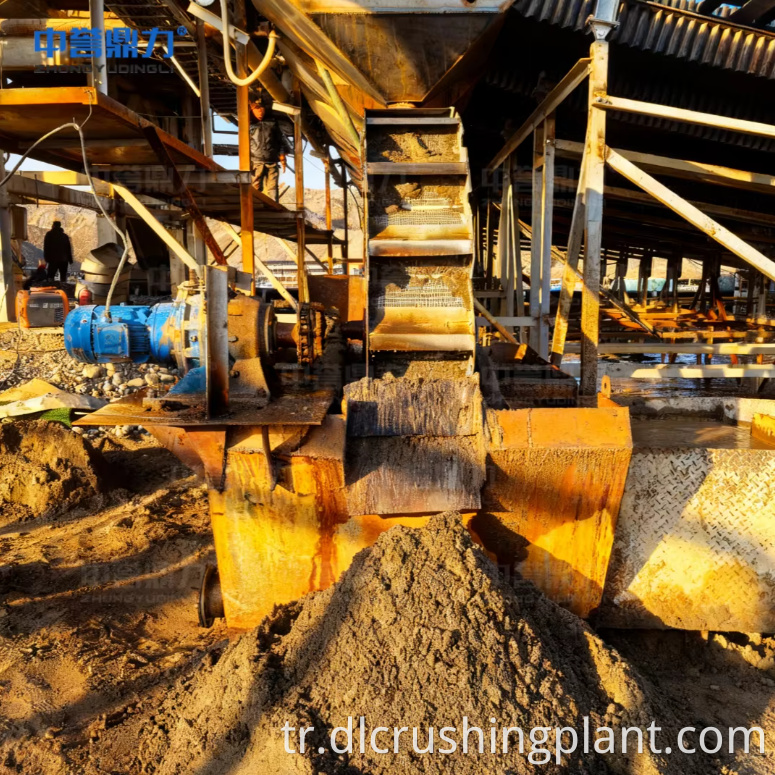

• Özel yıkama eleği: kil kaplamayı kaldırır, taşlama tıkanıklığını önler, altın parçacıklarının açığa çıkmasını iyileştirir

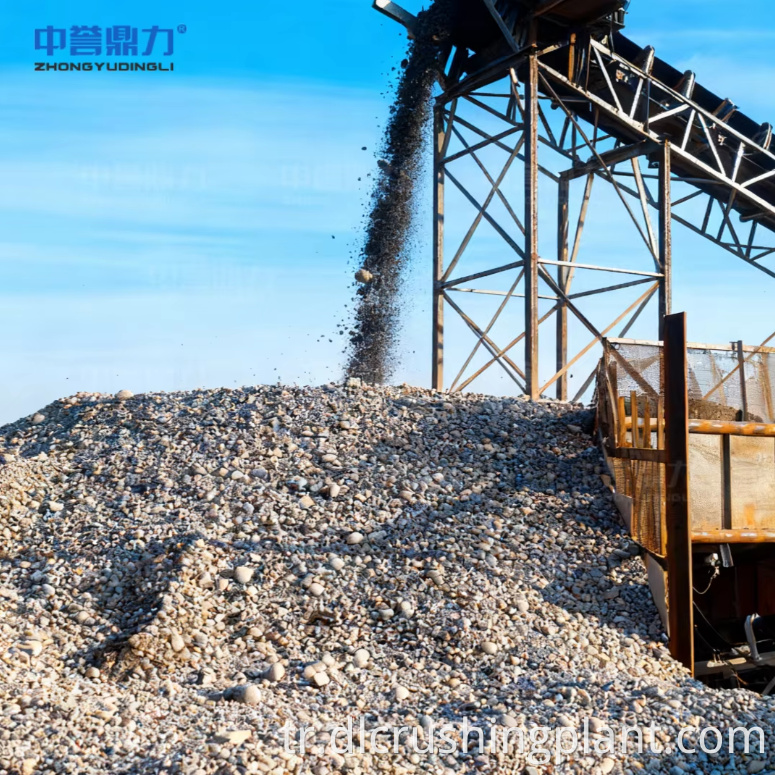

• Tampon kutusu: -20 mm'lik nitelikli cevheri alır; vasıfsız >20 mm yeniden kırma için iade edildi

Öğütme ve Sınıflandırma Kapalı Devre Sistemi

• MQY3660 ıslak kafesli bilyalı değirmen (160kW): -20mm cevheri -200 mesh ≥%85'e kadar öğütür, tam altın parçacığı ayrışması
• DLLXS2011 spiral sınıflandırıcı (37kW): %35-%40 arasındaki kağıt hamuru konsantrasyonunu hassas bir şekilde kontrol eder, nitelikli hamuru ayırır ve kaba parçacıkları döndürür
• Kapalı döngü tasarımı: Aşırı öğütme enerji israfını önler, genel öğütme verimliliğini artırır

Kağıt Hamuru Altın Çıkarma Sisteminde CIP Karbon

• FX-250 hidrosiklon: verimlilik >%90 olan yoğunluk sınıflandırması, yüksek yoğunluklu kağıt hamuru liç işlemine giriyor
• Siyanürleme liç tankı: kağıt hamuru optimum pH'a ayarlandı, sodyum siyanür çözeltisi eklendi, altın, altın siyanür kompleksi olarak çözüldü
• Aktif karbon adsorpsiyon kulesi: aktif karbon, altın siyanür kompleksini adsorbe ederek altını kağıt hamurundan ayırır
• Desorpsiyon ve elektroliz sistemi: sıcak NaOH + sodyum siyanür çözeltisi, desorpsiyon oranı >%98
• Altın çamuru dekapajı: eritmeden önce yabancı maddeleri giderir

Konsantre Ergitme ve Altın Külçe Şekillendirme

• 1,5-3 ton orta frekanslı indüksiyon izabe fırını: 1200-1300°C, kükürt ve demir yabancı maddelerini giderir
• Metal çözeltisi altın içeriği: >%90
• Grafit kalıba döküm: standart altın külçeler 100-500g, eritme döngüsü 4-6 saat
• Düzenli kalite denetimi, altının saflığının ulusal standartlara uygun olmasını sağlar

Çevre Koruma ve Enerji Tasarrufu

• Yoğunlaştırıcı + filtre presi: atık nemi ≤%30, atık rezervuarında kuru olarak istiflenir
• Su geri dönüşüm oranı: >%85, tatlı su tüketimini büyük ölçüde azaltır
• Siyanür arıtma ünitesi: kimyasal oksidasyon yöntemi, siyanür içeren atık su, ulusal emisyon standardına göre arıtılır
• Siyanür atık kalıntısı: Belirlenen depolamadan önce katılaştırılıp stabilize edilerek sızıntı önlenir
• MQY3660 bilyalı değirmen frekans dönüşümü: sabit hız moduna kıyasla enerji tüketimi %15 azaldı
• Düşük voltajlı akıllı hibrit kompanzasyon: güç faktörü >0,97

Akıllı Otomasyon Kontrol Sistemi

• Toplam kurulu güç: 1374kW, standart 1600KVA trafo
• Alçak gerilim dağıtım kabinleri + yumuşak başlangıç ​​kabinleri + reaktif güç kompanzasyon kabinleri
• Stabil yük başlangıcı için uygun şekilde genişletilmiş spesifikasyonlara sahip ana elektrik bileşenleri
• DCS kontrol sistemi: parçacık boyutunun, hamur konsantrasyonunun, süzme süresinin, adsorpsiyon verimliliğinin, ekipman yükünün gerçek zamanlı izlenmesi
• Tek tıklamayla başlatma/durdurma, otomatik kapalı döngü kontrolü, temel bağlantıların insansız çalışması
• Yapay zeka akıllı analizi: kamera tabanlı gelen malzeme analizi, gerçek zamanlı besleme hızı ayarı
• Ek sensörlere gerek kalmadan bant sapması ve yırtılma tespiti
• Üretim sürekliliğini sağlayan tüm bağlantılar için ayrılmış yedek devreler

Projeye Genel Bakış

• Uygulama: Büyük ölçekli sert kaya altın cevheri, özellikle düşük dereceli oksitlenmiş altın cevheri madenciliği ve işleme projeleri
• Geliştirici: Henan Zhongyu Dingli Akıllı Ekipman Co., Ltd.
• Çekirdek Proses: CIP (Posada Karbon) — kırma → öğütme → sınıflandırma → siyanürleme liçi → aktif karbon adsorpsiyonu → desorpsiyon elektrolizi → eritme
• Çekirdek Kırma: DLZGC1250 besleyici + DLEV106 çene + DLDS430 koni + 2YK3070 elek, kapalı devre, ≤400mm ila ≤20mm
• Çekirdek Öğütme: MQY3660 ıslak kafes bilyalı değirmen + DLLXS2011 spiral sınıflandırıcı, -200 ağ gözü ≥%85
• Çekirdek CIP: FX-250 hidrosiklon sınıflandırması → siyanürleme liçi → aktif karbon adsorpsiyonu → desorpsiyon elektrolizi
• Temel CIP Metrikleri: Altın geri kazanımı >%92, desorpsiyon oranı >%98, altın içeriği >%90
• Akıllı Kontrol: DCS + AI kamera analizi + endüstriyel akıllı ekran + tam video izleme
• Çevresel Standart: Su geri dönüşümü >%85, atık kuru deşarjı (≤%30 nem), ulusal standartlara göre siyanürlü atık su arıtımı

Süreç Akışı

1. Hammadde Ön İşlemi ve Kırma — DLZGC1250 titreşimli besleyici, besleme hızını 250-300 ton/saatte kontrol eder; DLEV106 çeneli kırıcı, yüksek manganlı çelik aşınmaya dayanıklı astarlarla ≤400mm cevheri ≤75mm'ye indirerek birincil kırma işlemini gerçekleştirir; DLDS430 konik kırıcı ve 2YK3070 çift katlı titreşimli elek kapalı bir devre oluşturarak cevheri ≤20 mm'ye kadar rafine ederken aşırı kırmayı azaltır; özel bir yıkama eleği, taşlama tıkanmasını önlemek ve altın parçacıklarının açığa çıkmasını iyileştirmek için kil kaplamayı kaldırır; -20 mm'lik nitelikli cevher tampon siloya girerken, 20 mm'den büyük olmayan nitelikli cevher yeniden kırma için geri döner
2. Öğütme ve Sınıflandırma Kapalı Devre — MQY3660 ıslak kafesli bilyalı değirmen (160kW), -20 mm cevheri -200 mesh ≥%85'e kadar öğütür ve altın parçacıklarının gang minerallerinden tamamen ayrılmasını sağlar; DLLXS2011 spiral sınıflandırıcı (37kW), %35-%40'lık hamur konsantrasyonunu hassas bir şekilde kontrol eder, nitelikli hamuru (-200 ağ gözü) ayırır ve kaba parçacıkları yeniden öğütme için bilyalı değirmene geri gönderir, aşırı öğütme enerji israfını etkili bir şekilde önler ve genel öğütme verimliliğini artırır
3. Kağıt Hamuru Altın Ekstraksiyonunda CIP Karbon — Öğütülmüş kağıt hamuru, yoğunluk sınıflandırması için >%90 verimlilikle FX-250 hidrosiklona girer ve yüksek yoğunluklu kağıt hamuru siyanürleme liç tankına yönlendirilir; kağıt hamuru optimal pH'a ayarlanır ve tam liç için sodyum siyanür çözeltisi eklenir, altın bir siyanür kompleksi oluşturmak için altının çözülmesi sağlanır; süzülmüş kağıt hamuru, aktif karbonun altın siyanür kompleksini adsorbe ettiği, altını kağıt hamurundan ayırdığı aktif karbon adsorpsiyon kulesine girer; Altın yüklü aktif karbon, desorpsiyon ve elektroliz sistemine (sıcak NaOH + sodyum siyanür çözeltisi) desorpsiyon oranı >%98 olacak şekilde gönderilir ve elde edilen altın çamuru, safsızlıkların giderilmesi için asitlenir.
4. Siyanür Kirliliği Kontrolü — Özel bir siyanür arıtma ünitesi, siyanür içeren atık suyun kimyasal oksidasyon yoluyla zararsız bir şekilde arıtılmasını sağlayarak siyanür içeriğini ulusal emisyon standartlarına indirir ve arıtılmış atık suyun geri dönüşüme sunulmasını sağlar; Siyanür içeren atık kalıntısı, belirlenen atık rezervuar deposuna nakledilmeden önce katılaştırılıp stabilize edilerek siyanür sızıntısı önlenir ve çevre güvenliği sağlanır
5. Konsantre İzabe ve Altın Külçe Şekillendirme - Elektrolizden saflaştırılmış altın çamuru ve yerçekimiyle ön zenginleştirmeden elde edilen kaba altın konsantresi, 1200-1300°C'de 1,5-3 tonluk orta frekanslı indüksiyonlu izabe fırınına gönderilir; kükürt ve demir safsızlıkları tamamen giderilerek altın içeriği >%90 olan bir metal çözeltisi oluşturulur; Erimiş metal, doğal soğutma için bir oluk aracılığıyla grafit kalıplara dökülür ve 4-6 saatlik bir eritme döngüsü ve düzenli kalite kontrolü ile standart 100-500g altın külçeler halinde şekillendirilir.
6. DCS + AI Akıllı Kontrol — DCS sistemi, tek tıklamayla başlatma/durdurma ve ana bağlantıların insansız çalışmasına olanak tanıyan otomatik kapalı döngü kontrolüyle parçacık boyutunu, hamur konsantrasyonunu, süzme süresini, aktif karbon adsorpsiyon verimliliğini ve ekipman yükünü gerçek zamanlı olarak izler; AI modülü, besleme hızını gerçek zamanlı olarak ayarlamak için kameralar aracılığıyla gelen malzemeyi analiz eder, ek sensörler olmadan bant sapmasını ve yırtılmasını tespit eder ve zamanında erken uyarılar verir; Kesintisiz üretim sağlayan tüm bağlantılar yedek devrelerle ayrılmıştır

EPC Hizmeti

• Belirli cevher özelliklerine ve altın geri kazanım gereksinimlerine dayalı olarak özelleştirilmiş CIP proses tasarımı
• Kırma, öğütme, sınıflandırma, CIP liçi, adsorpsiyon, desorpsiyon elektrolizi ve eritme sistemlerini kapsayan komple ekipman tedariği
• CIP parametre kalibrasyonu ile yerinde kurulum, devreye alma ve performans doğrulama
• DCS sisteminin çalışmasını, CIP proses kontrolünü, siyanür güvenlik yönetimini ve ekipman bakımını kapsayan operatör eğitim programları
• Siyanür arıtma ünitesi entegrasyonu ve çevreye uygunluk mühendisliği
• Tam kullanım ömrüne sahip ekipman işletimi ve bakımı, teknik yükseltme ve yedek parça temini
• Tüm ekipmanlar bağımsız olarak geliştirildi, 100'den fazla ulusal patent, ülke çapında 2.000'den fazla üretim hattı
• Hızlı tesis inşaatı: inşaat süresi geleneksel projelere göre %50'den fazla kısaldı

Vaka Verileri

• Siyanürleme liçi ve aktif karbon adsorpsiyonunu birleştiren kağıt hamuru prosesinde entegre CIP karbon sayesinde altın geri kazanımı >%92
• Sıcak NaOH + sodyum siyanür desorpsiyonu ve elektroliz sistemi aracılığıyla desorpsiyon oranı >%98
• Orta frekanslı indüksiyonlu eritme yöntemiyle üretilen standart altın külçelerinde (100-500g) altın içeriği >%90
• DLZGC1250 + DLEV106 + DLDS430 + 2YK3070 kapalı devre kırma, ≤400mm cevheri ≤20mm'ye düşürür
• MQY3660 bilyalı değirmen (160kW) + DLLXS2011 sınıflandırıcı (37kW), %35-%40 konsantrasyonla -200 ağ gözü ≥%85'e ulaşır
• FX-250 hidrosiklon sınıflandırma verimliliği >%90, CIP liçi öncesinde hassas yoğunluk ayrımı için
• 1600KVA trafo ile toplam kurulu kapasite 1374kW, güç faktörü >0,97'ye kadar kompanze edilmiş
• Su geri dönüşümü >%85, atık kuru deşarjı (nem ≤%30), ulusal standartlara göre arıtılan siyanürlü atık su
• Bilyalı değirmen frekans dönüşümü, sabit hız moduna kıyasla enerji tüketimini %15 azaltır
• DCS + AI sistemi, ek sensörlere gerek kalmadan bant sapmasını tespit ederek insansız anahtar bağlantı çalışmasına olanak tanır

SSS

S1: Kağıt hamuru prosesindeki CIP karbonu nedir ve yüzde 92'nin üzerinde altın geri kazanımını nasıl başarır?

CIP (Pulptaki Karbon) işlemi, öğütülmüş altın cevheri hamurunun, altını bir altın siyanür kompleksi halinde çözmek için sodyum siyanür çözeltisiyle süzüldüğü ve daha sonra doğrudan kağıt hamuru içindeki aktif karbon tarafından adsorbe edildiği bir altın ekstraksiyon yöntemidir. Altın yüklü karbon, altını geri kazanmak için desorpsiyon ve elektroliz (sıcak NaOH + sodyum siyanür çözeltisi, desorpsiyon oranı >%98) yoluyla işlenir. Ön konsantrasyon için FX-250 hidrosiklon yoğunluk sınıflandırmasıyla (verimlilik >%90) bir araya getirilen entegre CIP sistemi, >%92 altın geri kazanımı elde ederek, yalnızca yerçekimiyle ayırmayla verimli bir şekilde geri kazanılamayan düşük dereceli oksitlenmiş altın cevherleri için özellikle etkili olmasını sağlar.

S2: Hat siyanürle ilgili çevre ve güvenlik kaygılarını nasıl ele alıyor?

Özel bir siyanür arıtma ünitesi, siyanür içeren atık suyu kimyasal oksidasyon yoluyla işleyerek siyanür içeriğini ulusal emisyon standartlarına indirir ve arıtılmış su geri dönüşüm için kullanılabilir. Siyanür içeren atık kalıntısı, sızıntıyı önlemek için belirlenmiş atık rezervuar depolamasından önce katılaştırılır ve stabilize edilir. Atık arıtma sistemi (kalınlaştırıcı + filtre presi), kuru istifleme için nemi ≤%30'a düşürürken, su geri dönüşüm oranı %85'i aşıyor. Bu önlemler birlikte CIP işleme operasyonu boyunca tam çevresel uyumluluğu sağlar.

S3: DCS ve AI kontrol sistemi, CIP işleme hattı için hangi akıllı özellikleri sağlıyor?

DCS sistemi, parçacık boyutu, kağıt hamuru konsantrasyonu, süzme süresi, aktif karbon adsorpsiyon verimliliği ve ekipman yükü dahil olmak üzere temel parametreleri gerçek zamanlı olarak izleyerek, önemli CIP bağlantılarının insansız çalışması için tek tıklamayla başlatma/durdurma ve otomatik kapalı döngü kontrolünü destekler. AI modülü, besleme hızını gerçek zamanlı olarak ayarlamak, ekipmanın tıkanmasını ve aşırı yüklenmesini önlemek için sahadaki kameralar aracılığıyla gelen malzemeyi analiz eder ve ek sensörlere gerek kalmadan bant sapmasını ve yırtılmasını tespit edebilir. Tüm elektrik bağlantıları yedek devrelerle ayrılmıştır ve düşük voltajlı akıllı hibrit kompanzasyon >0,97 güç faktörüne ulaşarak istikrarlı 7/24 CIP işleme çalışmasını sağlar.
