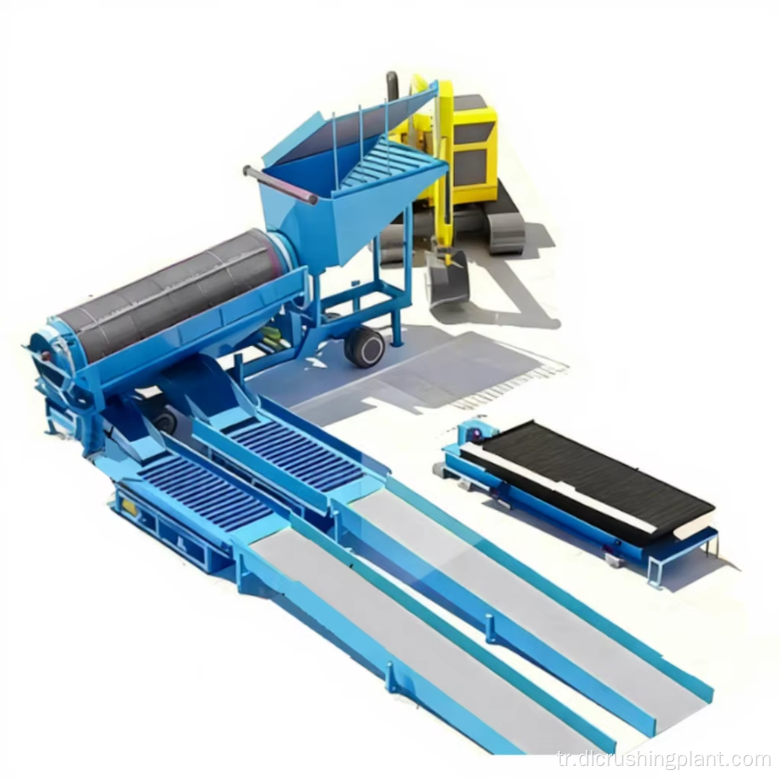

Kapalı Devre Kırma Öğütme Yerçekimi Ayırma ve Akıllı DCS Kontrol Sistemli Hard Rock Altın Cevheri İşleme Hattı

Hammadde Ön Arıtma ve Kırma Sistemi

• DLEV106 çeneli kırıcı: birincil kırma, cevherin ≤400 mm'den adım adım azaltılması
• DLDS430 konik kırıcı: titreşimli elek ile kapalı devrede ikincil kırma
• Çift katlı titreşimli elek 2YK3070: kapalı devre kırma döngüsü oluşturur, boşaltma boyutu ≤20mm
• Özel yıkama eleği: cevher yüzeyindeki kil kaplamayı kaldırır, öğütme sisteminin tıkanmasını önler, altın parçacıklarının açığa çıkmasını iyileştirir
• Tüm aşınmaya dayanıklı astarlar: yüksek manganlı çelik, büyük ölçüde uzatılmış servis ömrü

Öğütme ve Sınıflandırma Sistemi

• MQY3660 ıslak kafesli bilyalı değirmen (160kW): kırılmış cevheri -200 mesh ≥%85'e kadar öğütür, gangdan tam altın parçacıklarının ayrılmasını sağlar
• DLLXS2011 spiral sınıflandırıcı (37kW): bilyalı değirmen ile kapalı devre oluşturur, kağıt hamuru konsantrasyonu %35-%40'ta hassas bir şekilde kontrol edilir
• Yeniden taşlama için geri gönderilen vasıfsız kaba parçacıklar, aşırı öğütmeyi önler ve öğütme verimliliğini artırır

Yerçekimi Ayırma ve Altın Çıkarma

• FX-250 hidrosiklon: verimlilik >%90 olan yoğunluk sınıflandırması, altın mineral yoğunluğundan (19,3 g/cm³) yararlanır
• Kaba ayırma için spiral ayırıcı: konsantre 5-20g/t'ye yükseltildi
• İnce ayırma için 6-SX1800 sarsma masası: konsantre miktarı 20-50g/t'ye yükseltildi
• Çok aşamalı ayırma, kaba altın parçacıklarını (0,1-3 mm) yüksek verimlilikle kurtarır

Konsantre Eritme ve Şekillendirme

• 1,5-3 ton orta frekanslı indüksiyon izabe fırını: 1200-1300°C, kükürt ve demir yabancı maddelerini giderir
• Metal çözeltisi altın içeriği: >%90
• Grafit kalıba döküm: standart altın külçeler 100-500g, eritme döngüsü 4-6 saat
• Düzenli saflık testleri endüstri standardına uygunluğu sağlar

Çevre Koruma ve Enerji Tasarrufu

• Yoğunlaştırıcı + filtre presi: atık nemi ≤%30, atık rezervuarında kuru olarak istiflenir
• Su geri dönüşüm oranı: >%85, tatlı su tüketimini büyük ölçüde azaltır
• Bilyalı değirmen frekans dönüşümü: enerji tüketimi sabit hız moduna kıyasla %15 azaldı
• İsteğe bağlı siyanür desorpsiyon elektrolizi: desorpsiyon oranı >%98
• İsteğe bağlı CIL karbon liçi: düşük dereceli oksit cevheri için altın geri kazanımı >%92

Akıllı Kontrol Sistemi

• Toplam kurulu güç: 1374kW, standart 1600KVA trafo
• DCS kontrol sistemi + AI akıllı analiz modülü: parçacık boyutunun, hamur konsantrasyonunun, ekipman yükünün gerçek zamanlı izlenmesi
• Tek tıklamayla başlatma/durdurma, otomatik kapalı döngü süreç kontrolü
• AI kamera analizi: besleme hızını gerçek zamanlı olarak ayarlar, ek sensörlere gerek kalmadan bant sapmasını ve yırtılmasını tespit eder
• Karşı malzeme akışını başlatma, ileri malzeme akışını durdurma
• Düşük voltajlı akıllı hibrit kompanzasyon: güç faktörü >0,97
• Arıza teşhisi ve erken uyarı: durmadan 5 dakika önce parametrelerin otomatik olarak kaydedilmesi
• Hiyerarşik yetki: otomatik/manuel/bakım modları
• Tam maden HD video izleme: 7/24 tüm hava koşullarında gözetim, endüstriyel akıllı geniş ekran

Projeye Genel Bakış

• Uygulama: Büyük ölçekli sert kaya altın cevheri madenciliği ve işleme projeleri
• Geliştirici: Henan Zhongyu Dingli Akıllı Ekipman Co., Ltd.
• Cevher Tipi: Sert kaya altın cevheri, düşük dereceli oksitlenmiş altın cevheri için özelleştirilebilir
• İşleme Aralığı: Kırma → Yıkama → Öğütme ve Sınıflandırma → Yerçekimi Ayırma → Eritme → (İsteğe Bağlı Liç)
• Çekirdek Kırma: DLEV106 çene + DLDS430 koni + 2YK3070 elek, kapalı devre, ≤400mm ila ≤20mm
• Çekirdek Öğütme: MQY3660 ıslak kafes bilyalı değirmen + DLLXS2011 spiral sınıflandırıcı, -200 ağ gözü ≥%85
• Çekirdek Ayırma: FX-250 hidrosiklon + spiral ayırıcı + 6-SX1800 sarsma tablası, geri kazanım >%85
• Maça Eritme: 1,5-3 ton orta frekanslı indüksiyon ocağı, altın içeriği >%90
• Akıllı Kontrol: DCS + AI kamera analizi + tam maden HD video izleme + akıllı geniş ekran
• Çevre Standardı: Su geri dönüşümü >%85, atık kuru deşarjı (nem ≤%30), güç faktörü >0,97

Süreç Akışı

1. Hammadde Ön İşlemi ve Kırma — DLEV106 çeneli kırıcı, ≤400mm ham cevherin birincil redüksiyonunu gerçekleştirir; DLDS430 konik kırıcı ve çift katlı titreşimli elek 2YK3070, kapalı devre bir kırma döngüsü oluşturarak cevheri adım adım ≤20 mm'ye düşürür; özel bir yıkama eleği cevher yüzeyindeki kil kaplamayı kaldırarak sonraki öğütme sisteminin tıkanmasını önler ve altın parçacıklarının açığa çıkma oranını artırır; Aşınmaya dayanıklı tüm astarlar, daha uzun servis ömrü için yüksek manganlı çelikten yapılmıştır
2. Öğütme ve Sınıflandırma — MQY3660 ıslak kafesli bilyalı değirmen (160kW), ≤20mm cevheri -200 mesh ≥%85'e kadar öğütür ve altın parçacıklarının gangdan tamamen ayrılmasını sağlar; DLLXS2011 spiral sınıflandırıcı (37kW), bilyalı değirmenle kapalı devre oluşturarak kağıt hamuru konsantrasyonunu %35-%40'ta hassas bir şekilde kontrol eder; Niteliksiz kaba parçacıklar yeniden taşlama için geri gönderilir, aşırı öğütme önlenir ve öğütme verimliliği artar
3. Yerçekimi Ayırma ve Altın Çıkarma — FX-250 hidrosiklon, altın minerallerinin (19,3g/cm³) büyük yoğunluk farkından yararlanarak >%90 verimlilikle yoğunluk sınıflandırması gerçekleştirir; spiral ayırıcı, konsantre derecesini 5-20g/t'ye yükselterek kaba ayırma gerçekleştirir; 6-SX1800 sarsma tablası, konsantreyi 20-50g/t'ye yükselterek ince ayırma gerçekleştirir; çok aşamalı sistem, kaba altın parçacıklarını (0,1-3 mm) yüksek verimlilikle etkili bir şekilde kurtarır
4. Konsantre Eritme ve Şekillendirme — 1,5-3 tonluk orta frekanslı indüksiyonlu izabe fırını, 1200-1300°C'de kükürt ve demir gibi yabancı maddeleri gidererek >%90 altın içeriğine sahip bir metal çözeltisi oluşturur; erimiş metal, soğutmak ve standart altın külçeler (100-500g) halinde biçimlendirmek için bir oluk aracılığıyla grafit kalıplara dökülür; eritme döngüsü düzenli saflık testiyle 4-6 saattir
5. İsteğe Bağlı Gelişmiş Altın Ekstraksiyonu — Düşük dereceli oksitlenmiş altın cevheri için, isteğe bağlı siyanür desorpsiyonu ve elektroliz sistemi (sıcak NaOH + sodyum siyanür çözeltisi), >%98 desorpsiyon oranına ulaşır; isteğe bağlı CIL karbon liç işlemi, >%92 oranında altın geri kazanımı sağlar; elektrolitik altın çamuru, son külçe üretimi için asitleme işleminden sonra eritilir
6. Atık Kuru Tahliye ve Su Geri Dönüşümü - Atıklar yoğunlaştırıcı ve filtre presle işlenir ve kuru istifleme için nem içeriği ≤%30'a düşürülür; su kaynağı geri dönüşüm oranı %85'i aşarak tatlı su tüketimini ve çevresel etkiyi büyük ölçüde azaltır

EPC Hizmeti

• EPCO anahtar teslimi müteahhitlik: proje araştırması, etüt ve planlamadan inşaat inşaatı, ekipman tedariki, kurulum ve devreye alma ve işletme yönetimine kadar
• Hızlı tesis inşaatı konsepti: tüm inşaat bağlantılarının eş zamanlı ilerlemesi, inşaat süresinin geleneksel projelere göre %50'den fazla kısalması
• Sahadaki ekipman, tesis ve işçilik maliyetlerinde azalma, maliyet ve plan kontrol doğruluğunda iyileşme
• Ülke çapında 22 servis merkezi, 1.000+ kurulum ve satış sonrası servis personeli, 30+ mobil servis aracı
• 7×24 saat çevrimiçi destek, 48 saat içinde yerinde sorun çözümü
• Tam kullanım ömrüne sahip ekipman işletimi ve bakımı, teknik yükseltme ve yedek parça temini
• Özelleştirilebilir proses parametreleri: öğütme inceliği, reaktif sistemi ve gerçek cevher analiz verilerine göre ayarlanan ayırma parametreleri
• Tüm ekipmanlar bağımsız olarak geliştirildi, 100'den fazla ulusal patent, ülke çapında 2.000'den fazla üretim hattı

Vaka Verileri

• Entegre kırma, öğütme, sınıflandırma ve yerçekimiyle ayırma yoluyla konsantre geri kazanım oranı >%85
• Orta frekanslı indüksiyonlu eritme yöntemiyle üretilen standart altın külçelerinde (100-500g) altın içeriği >%90
• DLEV106 + DLDS430 + 2YK3070 kapalı devre kırma, ≤400mm beslemeden ≤20mm eşit boşaltma sağlar
• MQY3660 bilyalı değirmen + DLLXS2011 sınıflandırıcı, %35-%40 kağıt hamuru konsantrasyonuyla -200 ağ gözü ≥%85'e ulaşır
• FX-250 hidrosiklon sınıflandırma verimliliği >%90, hassas ayırma için 19,3 g/cm³ altın yoğunluğundan yararlanır
• İsteğe bağlı CIL karbon liçi, düşük dereceli oksit cevherleri için >%92 altın kazanımı sağlar
• Frekans dönüşümlü bilyalı değirmen, enerji tüketimini %15 azaltır; akıllı hibrit kompanzasyon güç faktörü >0,97'ye ulaşır
• Su geri dönüşüm oranı >%85, atık kuru deşarjı (nem ≤%30), çevre uyumluluğunu karşılıyor
• Hızlı tesis inşaatı konsepti sayesinde inşaat süresi %50'den fazla kısaldı
• HD video izleme özelliğine sahip DCS + AI sistemi, 7×24 hatasız akıllı çalışma sağlar

SSS

S1: Kapalı devre kırma sistemi sert kaya altın cevheri işleme için hangi ekipman konfigürasyonunu kullanıyor?

Kırma sistemi, birincil indirgeme için bir DLDS430 konik kırıcı ve kapalı devre döngüsü oluşturan çift katlı titreşimli elek 2YK3070 ile eşleştirilmiş bir DLEV106 çeneli kırıcı kullanır. Bu konfigürasyon ham cevheri ≤400 mm'den ≤20 mm'ye düşürür. Cevher yüzeyinden kil kaplamasını çıkarmak, öğütme sisteminin tıkanmasını önlemek ve altın parçacıklarının açığa çıkmasını iyileştirmek için özel bir yıkama eleği de dahildir. Aşınmaya dayanıklı astarların tamamı yüksek manganlı çelikten yapılmıştır ve sert kaya uygulamalarında ekipmanın servis ömrünü büyük ölçüde uzatır.

S2: Yerçekimi ayırma sistemi, yüksek verimli ekstraksiyon için altın minerali yoğunluğundan nasıl yararlanır?

FX-250 hidrosiklon, yüksek yoğunluklu altın parçacıklarını atıklardan ayırmak için altın minerallerinin (19,3 g/cm³) büyük yoğunluk farkından yararlanarak >%90 verimlilikle yoğunluk sınıflandırması gerçekleştirir. Spiral ayırıcı daha sonra konsantreyi 5-20 g/t'a yükseltmek için kaba ayırma gerçekleştirir ve 6-SX1800 sarsma masası, 20-50 g/t'a daha da yükseltmek için ince ayırma gerçekleştirir. Bu çok aşamalı yaklaşım, %85'i aşan bir konsantre geri kazanım oranıyla kaba altın parçacıklarını (0,1-3 mm) etkili bir şekilde kurtarır.

S3: DCS ve AI sistemi hangi akıllı kontrol ve çevresel özellikleri sağlıyor?

AI akıllı analiz modülüne sahip DCS kontrol sistemi, parçacık boyutunu, kağıt hamuru konsantrasyonunu ve ekipman yükünü gerçek zamanlı olarak izleyerek tek tıklamayla başlatma/durdurma ve otomatik kapalı döngü kontrolünü destekler. AI modülü, gelen malzemeyi analiz etmek ve besleme hızını ayarlamak, bant sapmasını ve yırtılmasını ek sensörler olmadan tespit etmek için kameraları kullanır. Çevresel özellikler arasında atıkların kuru deşarjı (nem ≤%30), su geri dönüşümü >%85, frekans dönüşümlü bilyalı değirmen (enerji -%15) ve akıllı hibrit kompanzasyon (güç faktörü >0,97) yer alır. Düşük dereceli cevherler için isteğe bağlı siyanür desorpsiyon elektrolizi (desorpsiyon >%98) ve CIL karbon liçi (geri kazanım >%92) mevcuttur.
