Agrega Üretimi için Çekiçli Kırıcı ve Kapalı Toz Kontrollü, Afrika için Anahtar Teslim Kireçtaşı İşleme Tesisi

Projeye Genel Bakış

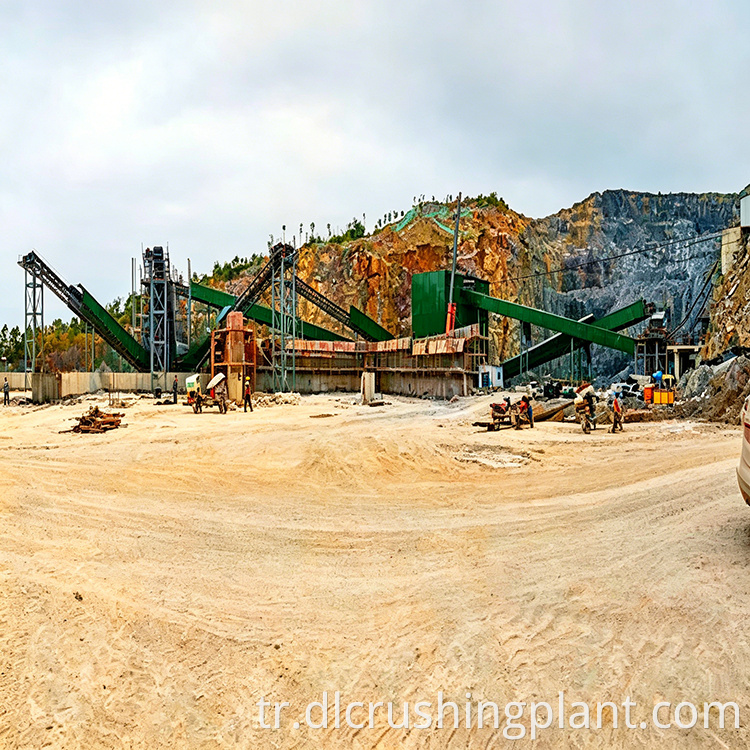

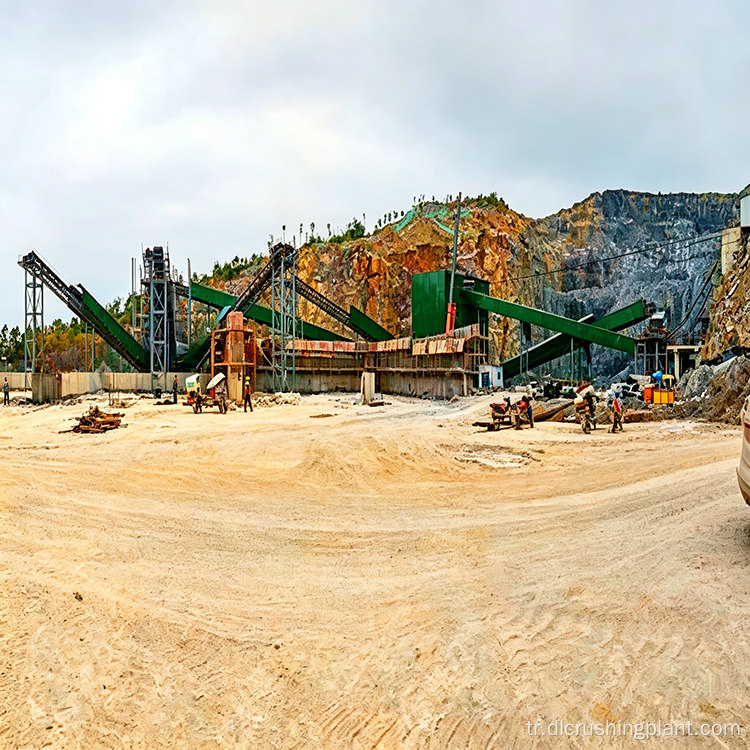

Bu anahtar teslimi kireçtaşı işleme projesi, Afrika'da bir açık ocak kireçtaşı madenine hizmet vermekte olup, yol temel katmanları, çimento fabrikası katkı maddeleri ve beton agregaları için yılda 5 milyon ton yüksek kaliteli agrega üretmektedir. Çözüm, ham cevherdeki yüksek kil içeriği, geleneksel kırma işleminden kaynaklanan aşırı pul pul parçacıklar, çevresel denetimlerde başarısız olan ağır toz emisyonları, kararsız güç kaynağı ve uzun mesafeli taşıma sırasında malzeme dökülmesi gibi Afrika'nın temel sıkıntı noktalarını ele alıyor. Zhongyu Dingli tarafından teslim edilen iki aşamalı kırma ve şekillendirme devresi yüzde 90'ın üzerinde kübik parçacık içeriğine ulaşırken, tamamen kapalı modüler galeri metreküp başına 10 mg veya altında emisyon konsantrasyonuyla sıfır toz sızıntısı sağlıyor. Modüler prefabrik bölümler inşaat süresini yüzde 40 oranında azaltır.

Çözümün Öne Çıkan Noktaları ve Süreç Akışı

• Besleme: Çubuk tipi titreşimli besleyici, eşit besleme sağlar ve yüksek kil içeren ham cevherdeki kil yabancı maddelerini ön elekten geçirir.

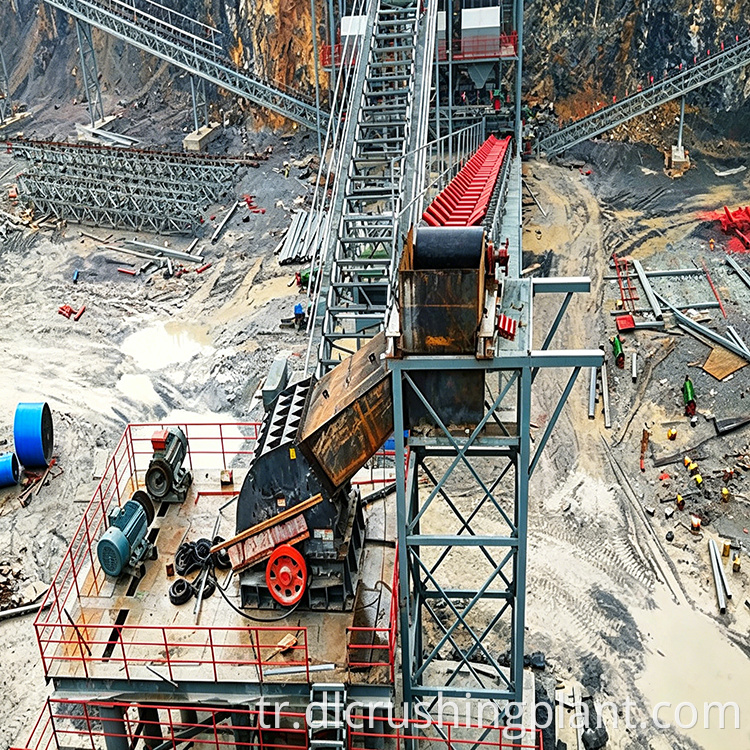

• Birincil Kırma: Ağır çekiçli kırıcı PCZ 2125, topak boyutunu 150 mm veya altına düşürür ve yüksek krom alaşımlı çekiçler yüzde 50 daha uzun ömürlüdür
• İkincil Kırma ve Şekillendirme: Şekillendirme kırıcısı XPC 1620, üçüncül kırma ve şekillendirme işlemini gerçekleştirerek pullanmayı azaltır ve dengeli tonlama için daha fazla ince tane üretir

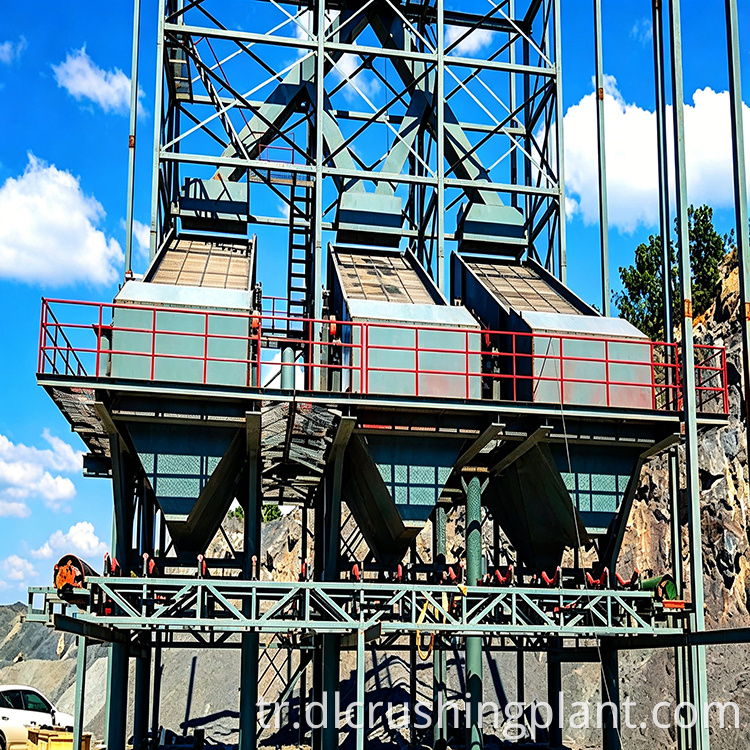

• Eleme: Üç katlı dairesel titreşimli elek 3YK3072 dört boyut üretir: 0 ila 5 mm, 5 ila 10 mm, 10 ila 20 mm ve 20 ila 31,5 mm
• Taşıma ve Çevre Koruma: Yağmur kapaklı ve sızdırmazlık şeritli modüler çelik galeri, tüm negatif basınçlı toz noktalarında darbeli torba filtre, bitmiş ürün stokunda otomatik su püskürtme
• Afrika'ya Uyarlanmış Özellikler: F Sınıfı yalıtımlı ve IP55 korumalı motorlar, yüksek sıcaklık ve tozlu koşullar için toz filtreli kontrol kabinleri ve soğutma fanları

EPC Hizmet Kapsamı

• Tasarım Aşaması: Jeolojik araştırma, yerleşim çizimi ve süreç hesaplaması, 3 boyutlu süreç çizimlerinin, temel yük diyagramlarının ve elektrik şemalarının sunulması
• Ekipman İmalatı: Ağır çekiçli kırıcı, şekillendirme kırıcı, titreşimli elek, modüler galeri ve torba filtre dahil olmak üzere tam set kırıcılar, elekler, konveyörler ve toz toplayıcılar
• Kurulum ve Devreye Alma: Sahada kurulum rehberliği, yüksüz test ve yük devreye alma, deneme üretim raporu, SOP ve yedek parça listesi sunma
• O ve M Dış Kaynak Kullanımı İsteğe bağlı: Yerleşik ekiple 3 ila 5 yıllık üretim yönetimi hizmeti, kestirimci bakım ve çıktı garantisi sözleşmesi

Proje Durum Verileri

• Yer: Kogi Eyaleti, Nijerya, yılda 5 milyon ton kapasiteli kireçtaşı agrega hattı
• Hizmete Alma Tarihi: 2023 4. Çeyrek
• Tasarım Kapasitesi: Yılda 5 milyon ton, fiili üretim yılda 5,25 milyon tona ulaştı
• Birim Güç Tüketimi: Ton başına 4,2 kWh, ton başına 6,0 kWh yerel ortalamanın altında
• Ürün Boyutu Geçme Oranı: yüzde 98,6
• Müşteri Geri Bildirimi: Kapalı galeri ve toz toplama sistemi, çevre denetimlerinden anında geçilmesine yardımcı oldu. Şekillendirme performansı diğer yerel hatlara göre çok daha iyidir. Modüler yapı, ekipmanın gelişinden üretime kadar sadece 4 ayda çok hızlı kurulur.

Sıkça Sorulan Sorular

S1: Afrika'daki güç kaynağı istikrarsız. Hat bunu halledebilir mi?

Artı veya eksi yüzde 20 voltaj dalgalanmasına dayanabilen yumuşak yolvericiler ve VFD kontrolü sağlıyoruz. Dizel jeneratör için otomatik ATS anahtarı isteğe bağlıdır. Tüm ana motorlar, ani akımı azaltan YE4 yüksek verimli seridir ve dengesiz Afrika güç kaynağı koşulları altında güvenilir çalışmayı garanti eder.

S2: Çekiçli kırıcı çekiçlerin ömrü ne kadardır ve yerel satış sonrası destek ne kadardır?

Yüksek kromlu kompozit çekiçler set başına 300.000 ila 400.000 tonu yaklaşık 2,5 ayda kırar. Yerel yenileme için yedek çekiç kalıbı sağlıyoruz. Nijerya, Kenya ve Güney Afrika'daki yedek parça depoları ve yerleşik mühendisler, üç dilde operasyon videoları ve AR uzaktan rehberliği ile 48 saat içinde yerinde müdahale sağlıyor.

S3: Modüler galeri kurulumu ne kadar hızlıdır ve sıcak iklimlerde toz kontrolü işe yarar mı?

Standart bölümler cıvatalıdır ve 100 metrede yalnızca 6 kaynakçı ve 2 vinç operatörü gerektirir; bu, geleneksel kaynağa göre üç kat daha hızlıdır. Sıcak iklimler için darbe valfleri, yüksek sıcaklığa dayanıklı diyaframlar kullanır ve PPS artı PTFE filtre torbaları, otomatik soğuk hava karışımıyla 200 santigrat dereceye kadar sıcaklıkları idare eder.
