Beş Sınıf Agrega Üretimi ve Demiryolu İnşaatı Temini için Kireçtaşı Çekiçli Kırıcı Çoklu Elek Tesisi

Projeye Genel Bakış

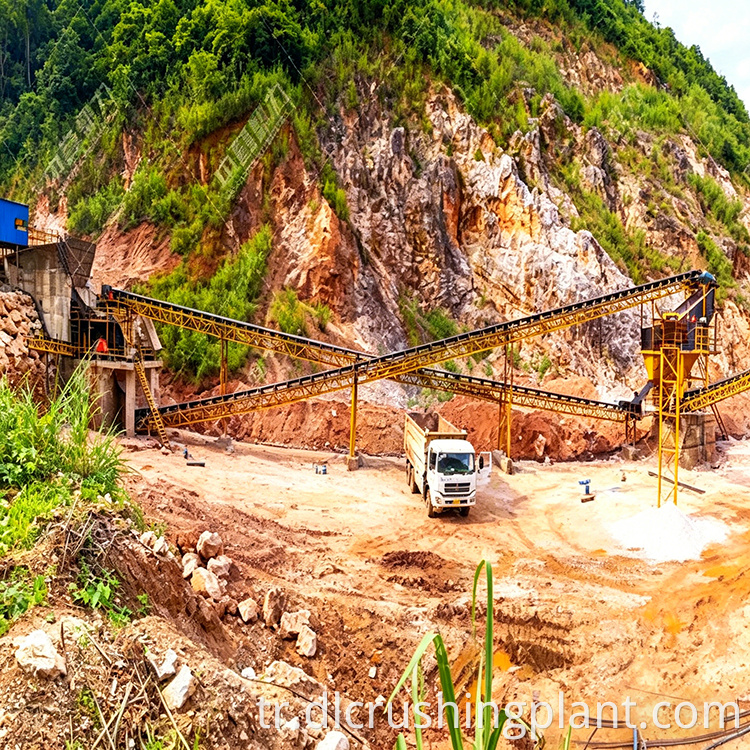

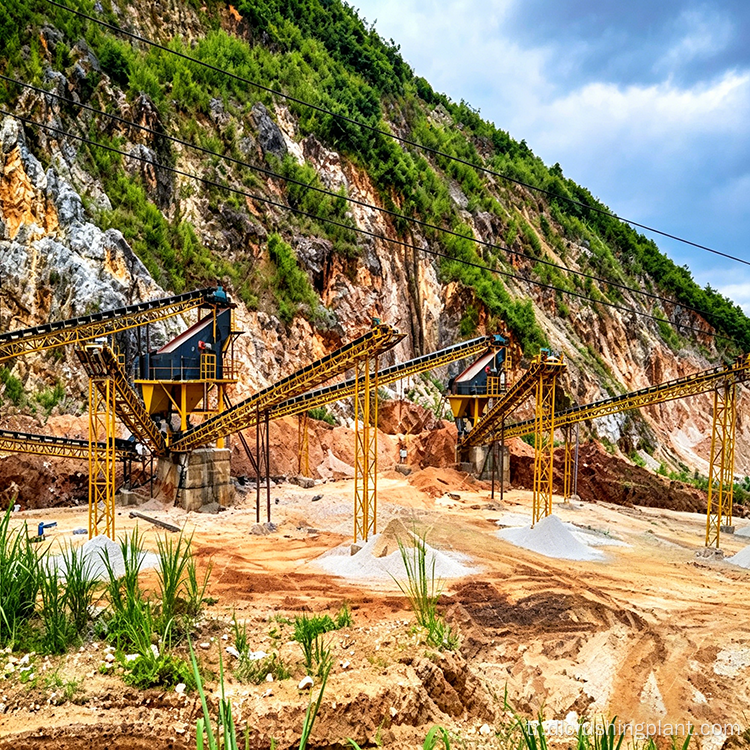

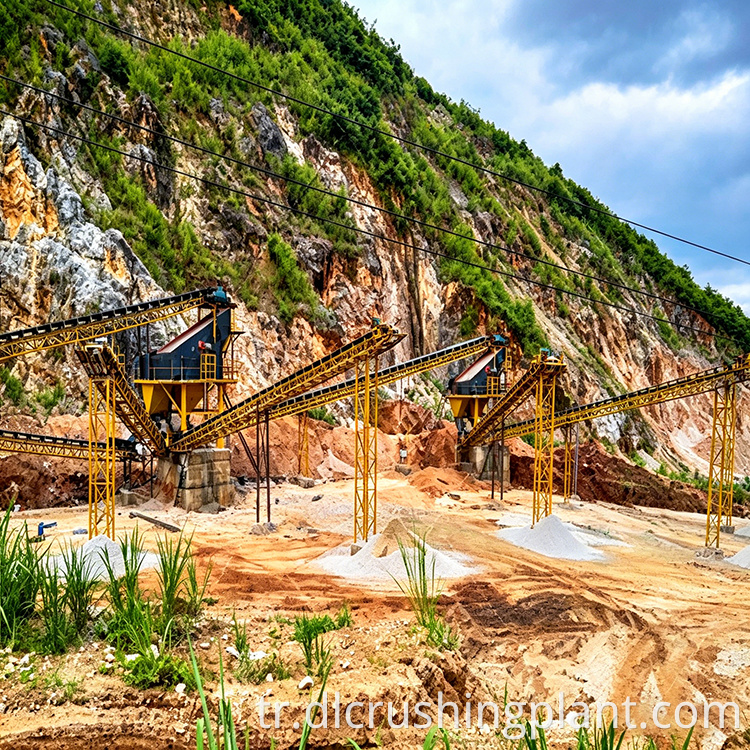

Bu proje, Lincang'dan Qingshuihe Limanı'na giden rotanın yakınında, Yunnan'da bulunan bir kireçtaşı agrega üretim tesisidir. Tesis, titreşimli besleyici, ağır hizmet tipi çekiçli darbeli kırıcı ve seri bağlı çok katlı eleme sisteminden oluşan aerodinamik bir konfigürasyonu benimser. Öne çıkan özelliği, ara malzeme aktarımı olmadan doğrudan kaba elemeden ince elemeye geçen 3+2 eleme zincirini kullanarak tek bir üretim hattı aracılığıyla aynı anda beş farklı nihai ürün spesifikasyonunu üretebilme yeteneğidir. Bitmiş agregalar otoban inşaatında kullanılmış ve sıkı parçacık şekli ve dayanıklılık gereksinimleri olan demiryolu altyapı projeleri için uygundur.

Ekipman Konfigürasyon Listesi

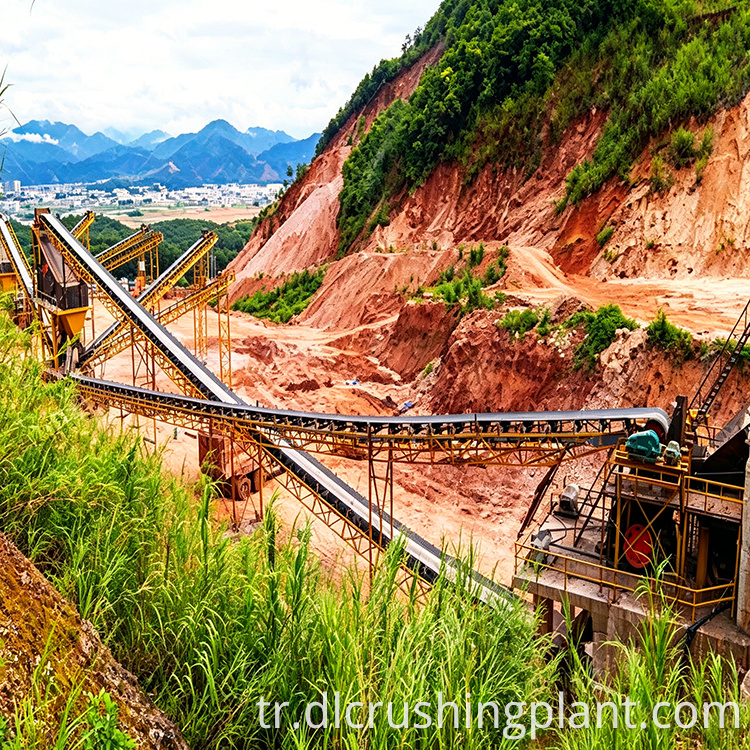

• Titreşimli Besleyici: DLZGC1238, 1 adet, kapasite 250 ila 400 TPH, güç 2x11 kW. Büyük kireçtaşı parçalarını kırıcıya eşit şekilde dağıtmak için tasarlanmış ağır hizmet tipi oluk, malzeme dalgalanmalarını ve kesintileri önler.

• Ağır Hizmet Çekiçli Darbeli Kırıcı: DLPCZ1512, 1 ünite, kapasite 250 - 400 TPH, güç 132x2 kW. Tek kademeli kırma için maça makinesi; 800 mm'nin altındaki kireçtaşı, ikincil kaba kırmayı ortadan kaldırarak doğrudan nihai boyuta küçültülür.

• Titreşimli Elek: DL3YKQ2470, 1 adet, kapasite 70 - 400 TPH. Malzemeyi üç parçacık boyutu derecesine ayıran üç katmanlı elek.

• Hafif Hizmet Titreşimli Elek: DL2YKQ2470, 1 adet, kapasite 70 - 400 TPH. Son ince sınıflandırmayı gerçekleştiren iki katmanlı ekran.

Eleme sistemi en önemli noktadır: seri olarak bağlanan ağır hizmet tipi üç katlı elek ve hafif hizmet tipi iki katlı elek, prosesin tek bir adımda kaba elemeden ince elemeye geçmesine olanak tanır.

Tasarım Özellikleri

Beş Spesifikasyon için Tek Geçişli Tarama

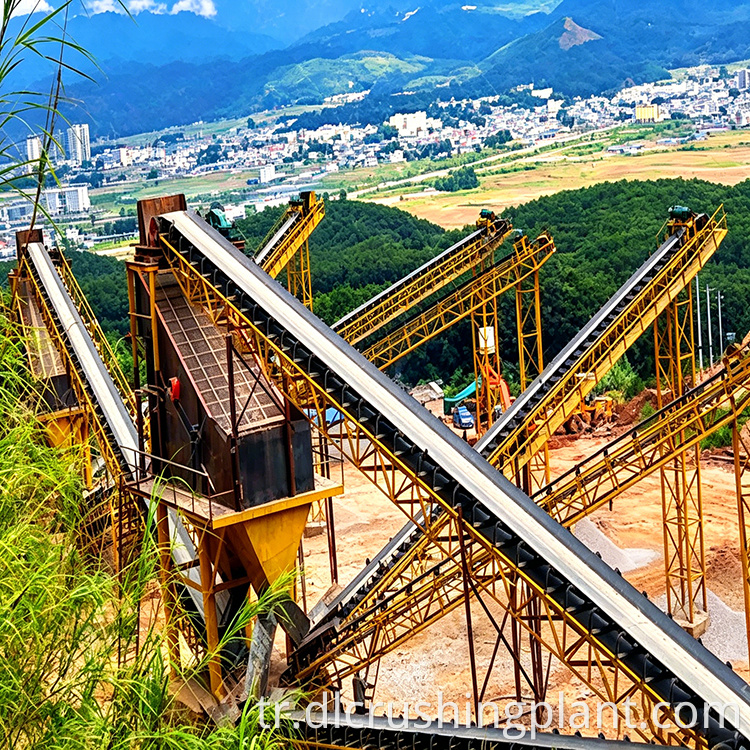

Proje beş ürün spesifikasyonu gerektiriyor: 28 ila 34 mm, 12 ila 28 mm, 7 ila 12 mm, 4 ila 7 mm ve 4 mm'nin altındaki ince taneler. Bu ölçekteki çoğu hat yalnızca iki veya üç spesifikasyon üretir. Burada DL3YKQ2470 üç katlı elek ilk önce üç kaba fraksiyonu ayırırken, DL2YKQ2470 iki katlı elek aynı anda beş kalite üreten 3+2 çok aşamalı bir eleme zinciri oluşturarak ince malzemeyi daha da alt bölümlere ayırır.

Tek Geçişli Kırma için Ağır Çekiçli Kırıcı

DLPCZ1512 ağır çekiçli darbeli kırıcı, 800 mm'ye kadar besleme açıklığına sahiptir ve kireç taşını ikincil bir birincil kırıcı olmadan doğrudan bitmiş parçacık boyutu aralığına kadar işler. Daha kısa proses akışı, konveyör sayısını azaltır ve doğal olarak arıza oranını da azaltır.

Optimum Besleyici ve Kırıcı Kapasitesi Eşleşmesi

250 ila 400 TPH'lik DLZGC1238 besleyici kapasitesi, ağır çekiçli kırıcı serisiyle tam olarak eşleşir. Bu örtüşme, besleyicinin ana üniteye ayak uyduramadığı veya aşırı beslemenin, küçük ölçekli işlemlerde malzeme sıkışmalarının yaygın bir temel nedeni olan tıkanıklıklara neden olduğu durumları önler.

Modüler Eleme Sistemi Verimliliği ve Maliyeti Dengeliyor

Ağır hizmet tipi üç katlı elek, yüksek verimli birincil elemeyi yönetirken, hafif iki katlı elek, ince malzemeleri işler. Bu, basit ekipman istiflemesinden ziyade, hem verimliliği hem de yatırım maliyetini optimize eden açık bir iş bölümüdür.

Proje Geri Bildirimi

• Eleme kapasitesi tasarım gereksinimlerini aşıyor: Sistem belirtilen beş kaliteyi barındırıyor ve elek ağını değiştirerek alternatif spesifikasyonlara hızlı geçişe olanak tanıyor.

• Mükemmel parçacık şekli ve yüksek eleme verimliliği: Ezilmiş malzeme, minimal iğne benzeri veya pul pul parçacıklarla kübik şekil sergiler, ağ tıkanmasını önler ve istikrarlı verimlilik sağlar.

• Besleyici aşınma direnci: DLZGC serisi oluk, orta sertlikte kireçtaşı ile birkaç yıl boyunca alt plakanın değiştirilmesini gerektirmeyen sıkı bir aşınmaya karşı dayanıklılık işlemine tabi tutulur.

• Yerelleştirilmiş satış sonrası destek: Zhongyu Dingli'nin Yunnan'da devreye alma ve arızalara anında müdahale eden yerel bir servis ekibi bulunuyor.

Dikkat Edilecek Önemli Ayrıntılar

• Malzemenin kil içeriği: Kireçtaşı yüzeyleri gevşek toprak taşıyorsa, kırma sonrasında toz seviyeleri artar ve elekler kolayca tıkanır. Kirli ham madde için toz bastırma amacıyla bir ön eleme aşamasının eklenmesi veya su spreylenmesi tavsiye edilir.

• Ekran değiştirme sıklığı: Beş spesifikasyonun üretilmesi, her bir ekran katmanındaki aşınmayı artırır, bu da değiştirme işlemini zaman içinde daha fazla emek yoğun hale getirir.

• Hafif eleklerin yük taşıma kapasitesi: DL2YKQ2470, ince malzemeleri sorunsuz bir şekilde işler, ancak daha ağır kaba malzemelerin uzun süreli kullanımı, elek çerçevesinin hizmet ömrünü etkileyecektir.

Demiryolu Tedarik Rotası Karşılaştırması

Tesis, Lincang'dan Qingshuihe Limanı'na giden güzergahın yakınında bulunuyor ve bitmiş agregalar daha önce otoyol inşaatında kullanılıyordu. Benzer bir proje, Zhongyu Dingli tarafından inşa edilen ve aynı zamanda demiryolu inşaat malzemeleri sağlamak için ZG1238 besleyici, PCZ1512 ağır hizmet tipi çekiçli kırıcı ve 4YKQ2470 titreşimli elek kullanan Yuxi-Mengla Demiryolunun Jinghong bölümüdür. Bu, çok katlı elek konfigürasyonuyla birleştirilmiş PCZ1512 ağır çekiçli kırıcının, katı parçacık şekli ve mukavemeti gerektiren demiryolu altyapı projeleri için kanıtlanmış bir çözüm olduğunu doğrulamaktadır.

SSS

S1: 3+2 eleme zinciri tek bir hatta beş agrega kalitesini nasıl üretir?

DL3YKQ2470 üç katlı elek ilk olarak 28 ila 34 mm, 12 ila 28 mm ve 7 ila 12 mm'lik üç kaba fraksiyonu ayırır. DL2YKQ2470 iki katlı elek daha sonra ince malzemeyi 4 ila 7 mm ve 4 mm'nin altındaki ince malzemelere ayırır. Bu seri bağlantılı konfigürasyon, ara aktarımı ortadan kaldırır ve beş sınıfın tamamını aynı anda üretir.

S2: DLPCZ1512 ağır çekiçli kırıcı neden bu ölçekteki operasyon için uygundur?

DLPCZ1512, 800 mm'ye kadar besleme boyutlarını kabul eder ve kireç taşını tek geçişte doğrudan bitmiş parçacık boyutu aralığına kadar işler. Bu, çeneli veya darbeli kırıcı gibi ikincil bir birincil kırıcıya olan ihtiyacı ortadan kaldırarak proses akışını kısaltır, konveyör sayısını azaltır ve genel arıza oranını azaltır.

S3: Operatörler beş spesifikasyon derecesini çalıştırırken nelere dikkat etmelidir?

Daha fazla spesifikasyon katman başına aşınmayı ve değiştirme işçiliğini artırdığından, operatörler elek ağı aşınmasını yakından izlemelidir. Ham kireçtaşı yüzey toprağı taşıyorsa, kırma sonrasında toz yükselir ve elekler daha sık tıkanır. Bir ön tarama aşaması veya su püskürtme bu durumu hafifletebilir. Hafif DL2YKQ2470, uzun süreli kaba malzeme işleme için kullanılmamalıdır.
