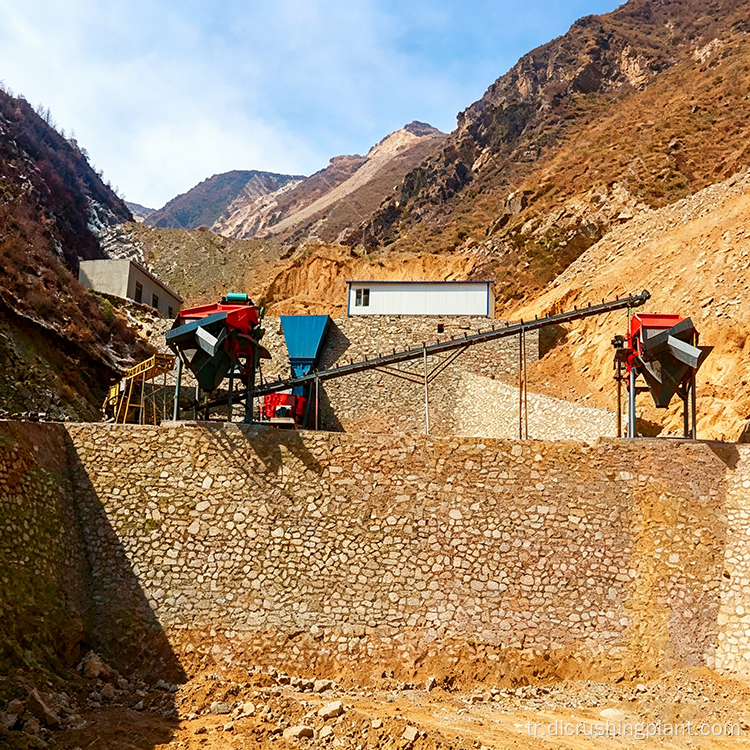

Kireçtaşı Agregası için Çift Titreşimli Elek ve Susuzlaştırma Kum Yıkama Makinesi ile Çekiçli Kırıcı Kum Yıkama Hattı

Projeye Genel Bakış

Zhongyu Dingli, bu 300 TPH kireç taşı kumu yapma ve yıkama hattını kompakt, uygun maliyetli bir konfigürasyon arayan bir müşteri için tasarladı. Projede, besleme ve kırmadan eleme, kum üretimi ve yıkamaya kadar her önemli aşamayı kapsayan bir "kırma + eleme + yıkama" iş akışı kullanılıyor. Hat, az yer kaplamasına rağmen mükemmel kübik parçacık şekline sahip agrega ve yüksek saflıkta üretilmiş kum üretiyor. Düşük başlangıç ​​yatırımı, bütçe kısıtlamalarının kalite gereksinimleriyle bir arada bulunduğu küçük ve orta ölçekli kum ve çakıl projeleri için temsili bir örnek haline getiriyor.

Ekipman Detayları

• DLZGC1250P Titreşimli Besleyici — 1 ünite, 250-500 TPH, istikrarlı dalgalanmasız besleme için aşınmaya dirençli astarlara sahip ağır hizmet tipi oluk
• XPC1216 Çekiçli Kırıcı — 1 ünite, 400-500 TPH, 200×2 kW, hem kırma hem de şekillendirme işlemlerini gerçekleştirir; Minimum iğne ve pul şekilli içeriğe sahip kübik parçacıklar üretir
• 2YKZ3070 Dairesel Titreşimli Elek — 1 ünite, 450-500 TPH, temiz işlenmiş agrega ürünleri üretmek için iki katlı elek
• 3YKZ2670 Dairesel Titreşimli Elek — 1 ünite, 280-400 TPH, kırılmış taşları çakıl ve ince taneler de dahil olmak üzere çeşitli spesifikasyonlara göre sınıflandırmak için üç katlı elek
• XS3500 Kürekli Tip Kum Yıkama Makinesi — 1 ünite, 120-600 TPH, 11 kW, ince kumun geri kazanımı için hidrosiklonlu susuzlaştırma fonksiyonu; temiz yıkanmış kum üretir

Üç Tasarım Gücü

1. Tek Adımda Kırma ve Şekillendirme

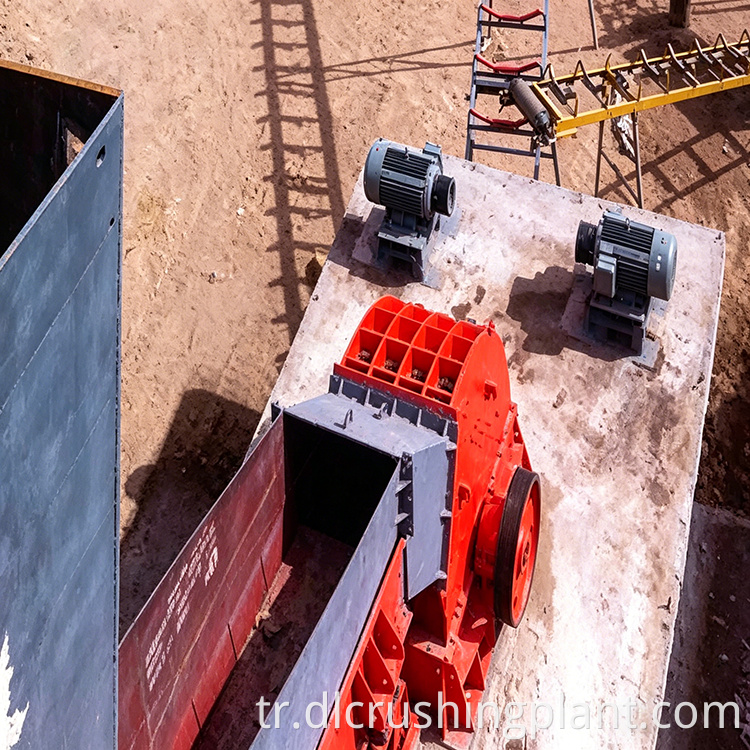

XPC1216 çekiçli kırıcı, çekiçler ve astar plakaları arasındaki darbeyle kireç taşını aynı anda ezip şekillendirerek minimum iğne ve pul şekilli içeriğe sahip iyi tanımlanmış kübik parçacıklar üretir. Saatte 400-500 ton kapasiteyle 300 tonluk tasarım hedefinin üzerinde %30-40 marj sağlayarak yoğun sezonlarda bile darboğaz olmadan sorunsuz çalışmayı sağlar.

2. Tandem Olarak İki Katmanlı ve Üç Katmanlı Ekranlar

2YKZ3070 iki katlı elek bitmiş agregayı üretirken, 3YKZ2670 üç katlı elek sınıflandırma ve iade malzemesini yönetir. Bu eşleştirme, gereksiz ekipman eklemek yerine görevleri üretim ritmine göre böler. Kombinasyon, tamamı tekrarlanan eleme veya elek değişiklikleri olmadan tek bir geçişte üretilen, birincil, ikincil ve üçüncül kırılmış taş, taş tozu ve işlenmiş kumdan oluşan eksiksiz bir nihai ürün yelpazesi sağlar.

3. Susuzlaştırma ve İnce Kum Geri Kazanımı ile Kum Yıkama

XS3500 kum yıkayıcı en önemli özelliğidir. Küçük ölçekli hatların çoğu, kırma ve eleme sırasında durur ve üretilen kum, hazır beton tesislerinin reddettiği kil ve ince tozla kirlenmiş halde kalır. Bu hat ince tozları yıkayıp kumun suyunu gidererek çevre standartlarını karşılayan temiz malzeme üretir. Entegre hidrosiklon, ince kumu geri kazanarak malzeme kaybını en aza indirir. 120-600 TPH çıkış için yalnızca 11 kW güç tüketimiyle son derece enerji tasarrufludur.

Müşteri Geri Bildirimi ve Gerçek Dünya Performansı

• Düşük Yatırım ve Kısa Geri Ödeme: Hat yalnızca birkaç parça ekipman gerektirir; büyük konik kırıcılar veya çok kademeli kum yapma makineleri yoktur. Bazı müşteriler yatırımlarını 1,5 yıldan daha kısa bir sürede, kar elde ettikten sonra her şeyiyle birlikte geri alabilmiştir.
• Mükemmel Parçacık Şekli ve Temiz Kum: Agrega doğal olarak kübiktir. Yıkamadan sonra ince toz giderilir, kum suyla karıştırıldığında griye dönmez. Yakındaki karıştırma tesisleri bunu hemen test numuneleri için kullandı; gücü standartları karşıladı ve siparişler hızla takip edildi.
• Dayanıklı Ekipman ve Minimum Bakım: XPC1216 çekiç kafaları kireç taşı işlerken uzun süre dayanır. Kum yıkayıcı ve elekler, uzman teknisyenler gerektirmeden yalnızca rutin bakım gerektirir; küçük fabrikalar bu işi kendileri halledebilir.
• Kararlı Çıkışı Aşan Tasarım: 300 TPH için tasarlanan gerçek çalışma, küçük zirveler sırasında 350-380 TPH'ye ulaşır. Besleyici, kırıcı, eleme ve yıkama işlemleri hiçbir darboğaz olmaksızın iyi bir şekilde koordine edilmiştir.

SSS

Soru 1: Bu tip bir üretim hattında kum yıkama aşaması neden önemlidir?

Yıkanmadan üretilen kum, hazır beton tesislerinin reddettiği kil ve ince tozu tutar. XS3500 yıkama makinesi bu kirletici maddeleri giderir ve kumun suyunu gidererek çevre standartlarını karşılayan ve kolayca satılan temiz malzeme üretir. Hidrosiklon ayrıca ince kumu geri kazanarak malzeme kaybını azaltır ve genel verimi artırır.

S2: XPC1216 çekiçli kırıcı aynı anda hem kırmayı hem de şekillendirmeyi nasıl başarıyor?

Çekiçler kireçtaşını astar plakalara vurarak parçacıkları yalnızca kırmak yerine kübik formlara dönüştürüyor. Bu çarpma ve şekillendirme mekanizması, minimal düzeyde iğne ve pul şekilli parçacıklar içeren agrega üretir ve inşaat agregası gereksinimlerini ayrı bir şekillendirme makinesi olmadan karşılayarak ekipman maliyetinden ve süreç karmaşıklığından tasarruf sağlar.

S3: Aynı ekranları kullanmak yerine neden iki farklı ekran modelini eşleştirmelisiniz?

2YKZ3070 iki katlı elek, temiz bitmiş agrega üretme gibi yüksek hacimli görevi üstlenirken, 3YKZ2670 üç katlı elek, malzemeyi birden fazla spesifikasyona göre sınıflandırma gibi daha karmaşık bir görevi yönetir. Güverte sayısının ve kapasitesinin her aşamanın özel gereksinimleriyle eşleştirilmesi, ekipmanın aşırı spesifikasyonuna gerek kalmadan tek geçişte eksiksiz ürün yelpazesi sağlar.
