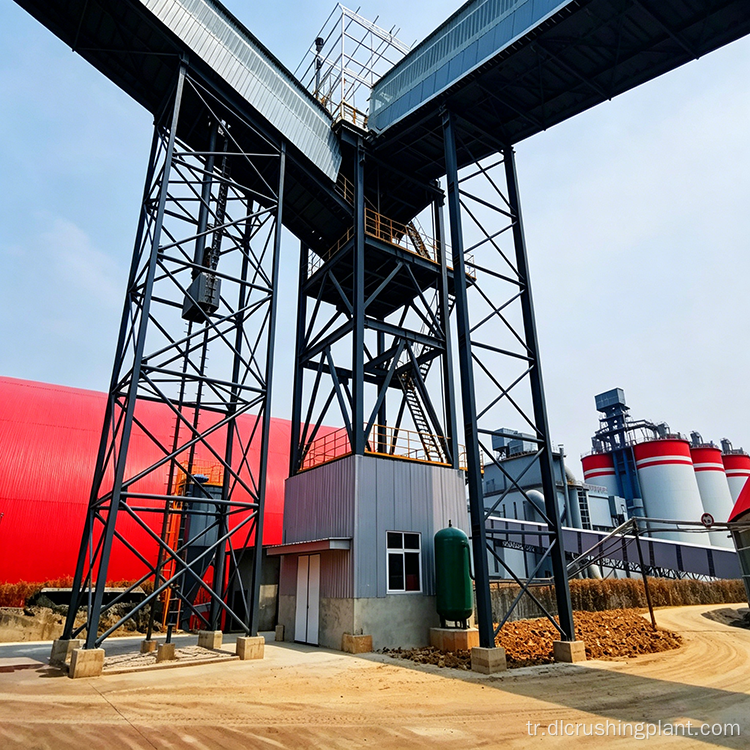

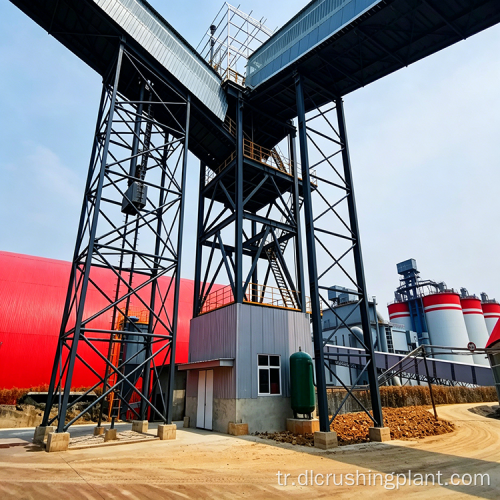

Çimento Madeni Kaynak Kullanımı ve Kum Yapımı için Atık Kireçtaşı Çeneli Kırıcı Darbeli Kırıcı Şekillendirme Hattı

Projeye Genel Bakış

Müşteri ile Zhongyu Dingli arasındaki işbirliğiyle geliştirilen bu atık kireçtaşı kapsamlı kullanım projesi, yıllık 3 milyon ton (800 TPH) kapasite sağlıyor. Toplamda yaklaşık 43,28 milyon yuan (Aşama I: 28,78 milyon, Aşama II: 14,5 milyon) yatırımla iki aşamada inşa edilen projede atık kaya, düşük dereceli malzeme ve çimento üretim hattından elenen büyük boyutlu malzeme yeniden kullanılıyor. Doğrudan çimento hattına entegre olan sistem, 40 mm'den büyük parçacıkları agregalara ve üretilmiş kuma dönüştürürken, daha küçük malzemeler çimento fırınına devam ederek madenden neredeyse sıfır atık elde edilmesini sağlıyor.

Ekipman Detayları

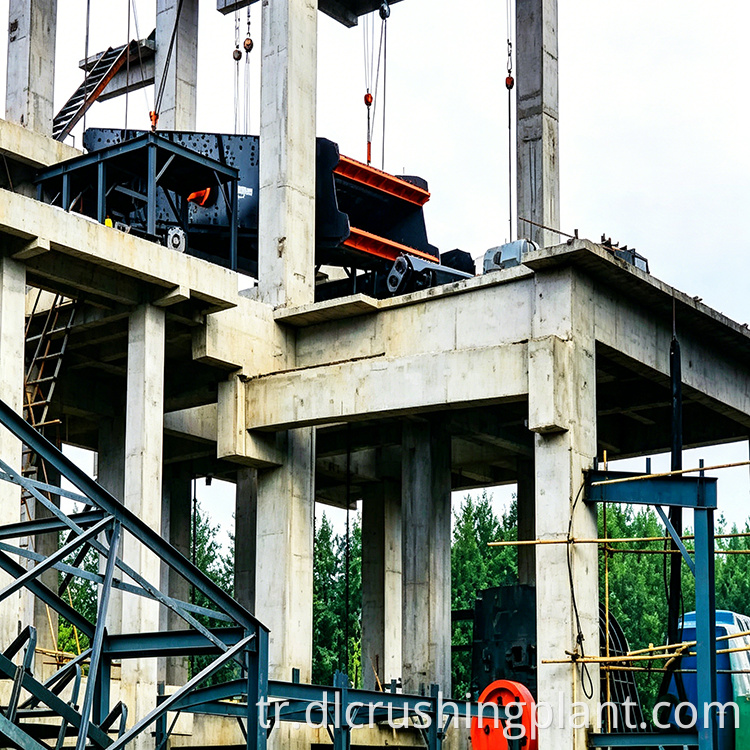

• DLPC1622 Darbeli Kırıcı (Şekillendirici): 40 mm'den büyük kireçtaşı atıkları için 600–900 TPH kapasite. Kırma ve şekillendirme fonksiyonlarını birleştirerek iğne ve pul şeklindeki parçacıkları azaltır. Orta-sert kireçtaşına uygun, aşınmaya karşı son derece dayanıklı çekiç plakaları ve astarları. Ayarlanabilir deşarj parçacık boyutu.

• DL2YKZ3070 Çift Katlı Dairesel Titreşimli Elek (Birincil): Birim başına 300–600 TPH işler. Üst tabla, 30 mm'den büyük malzemeyi şekillendiriciye geri gönderir; alt güverte, 30 mm'den küçük malzemeleri ikincil elemeye gönderir. Entegre toz toplama boruları ile tamamen kapalı tasarım. Yağla yağlanan vibratör.

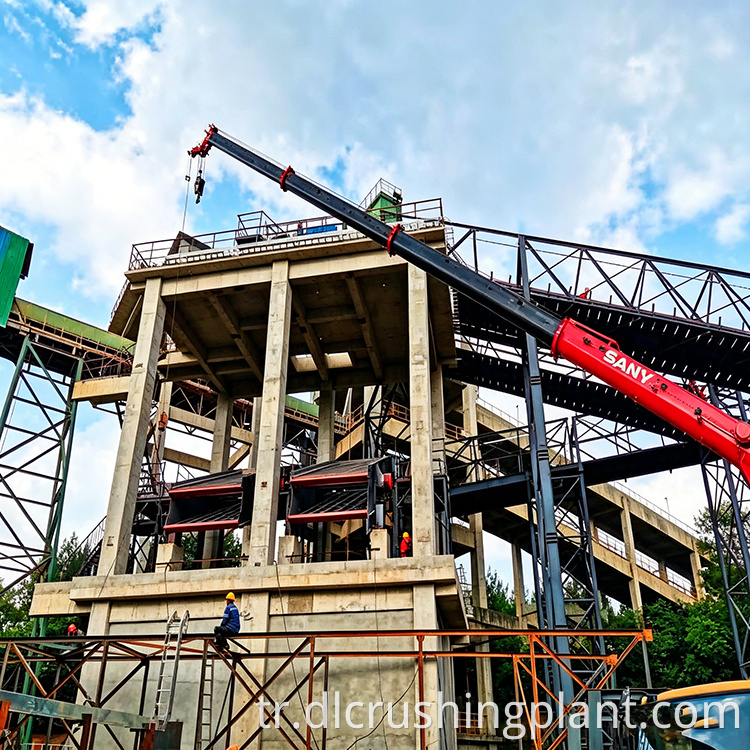

• DL2YKZ3680 Çift Katlı Dairesel Titreşimli Elek (İkincil): Silo çatısına monte edilmiş, 400–800 TPH'lik daha büyük eleme yüzeyi. İki bitmiş boyut üretir: 20–30 mm ve 10–20 mm; kum yapımı için ince malzeme (0–10 mm) düşer. Kaldırma ekipmanını ortadan kaldırarak doğrudan silo beslemesi için yükseklik farkından yararlanır.

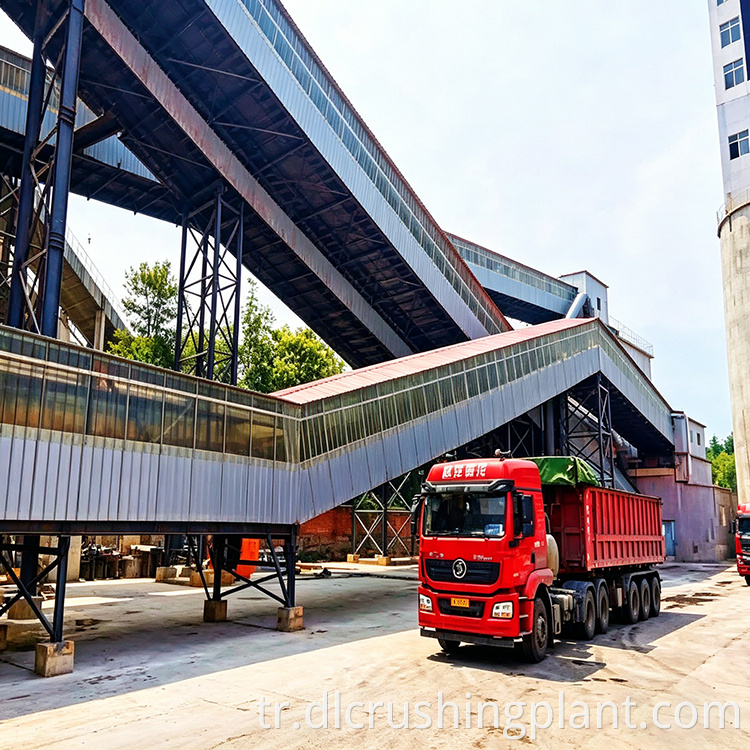

• Bantlı Konveyör: 1,2 m veya 1,4 m bant genişliğinde 800+ TPH taşıma kapasitesi. Kırma, eleme, geri dönüş ve depolama aşamalarını birbirine bağlar. Kısmen kapalı galeri tasarımı toz emisyonlarını azaltır.

• Kum Yapımı Atölyesi: 0–10 mm ince malzemeyi 0–5 mm inşaat kumu haline getiren özel tesis. VSI kırıcı veya ince kırıcı ile donatılmıştır. Sıfır emisyon elde etmek için atık kayayı tamamen kullanır.

• Pulse-Jet Torbalı Toz Toplama Sistemi: Kırma, eleme, aktarma ve kum üretimi dahil toz üreten tüm noktaları kapsar. Emisyon konsantrasyonu ≤30 mg/m³. Atölye ve fabrika tesislerindeki çevresel uyumluluğu sağlar.

Projenin Öne Çıkan Noktaları

Çimento Hattı Sinerjisi: Atık Kayayı Agregaya Dönüştürmek

Geleneksel çimento madenciliği, daha önce atılmış veya düşük değerli dolgu için kullanılmış, 40 mm'den büyük büyük miktarlarda kaya parçaları üretir. Bu hat, çimento hattından ön elenen büyük ebatlı malzemeyi doğrudan agrega haline getirirken, 40 mm'den küçük malzeme ise çimento fırınına devam eder. Aynı kayayı iki amaç için kullanan maden, neredeyse hiç atık üretmiyor ve kireçtaşı kaynaklarının kapsamlı kullanım oranını önemli ölçüde artırıyor.

Kapalı Döngü Sirkülasyonlu İki Aşamalı Tarama

Birincil elek (DL2YKZ3070), 30 mm'den büyük malzemeleri yeniden kırmak üzere şekillendiriciye geri dönüştürerek kapalı devre bir sistem oluşturur. İkincil elek (DL2YKZ3680), silonun tepesinde iki bitmiş ürünü (20–30 mm ve 10–20 mm) ayırır. İnce malzeme (0–10 mm) doğrudan kum yapım atölyesine beslenir. Tüm süreç, hiçbir harici deşarj oluşturmaz ve düşük ince parçacık içeriğine sahip, temiz, son ürünler üretir.

Aşamalı Yatırım: Önce Temel, Daha Sonra Genişleme

Aşama 1, başlangıçta 20–30 mm ve 10–20 mm agregalar üreterek temel kırma, eleme ve taşıma çerçevesini oluşturmak için 28,78 milyon yuan yatırım yaptı. Aşama 2, kum yapma atölyesi ve genişletilmiş depolama ve toz giderme sistemleri için 14,5 milyon yuan ekledi. Müşteriler, piyasa koşullarına ve finansal kapasiteye bağlı olarak esnek bir şekilde ilerleyebilir; bu, tek bir büyük ön yatırımdan daha ihtiyatlı bir yaklaşımdır.

Mükemmel Parçacık Şekli için Şekillendirme Makinesi Artı Titreşimli Elek

DLPC1622 darbeli kırıcı, geleneksel bir çekiç veya çeneli kırıcı yerine bir şekillendirici olarak işlev görür; özellikle parçacık şeklini iyileştirmek ve iğne ve pul şeklindeki içeriği etkili bir şekilde kontrol etmek için tasarlanmıştır. Yüksek verimli çift katlı titreşimli eleklerle eşleştirildiğinde, yüksek mukavemetli beton ve yol agregası gereksinimlerini karşılar.

Atık Kayanın Üç Üründe Kapsamlı Kullanımı

Çimento hattından çıkan 40 mm'den büyük atık kaya, doğrudan satış için 20–30 mm ve 10–20 mm agregalara, imalat kumu için ise 0–10 mm ince malzemeye dönüştürülür. Neredeyse hiçbir atık malzeme stoklamayı gerektirmez. Bir zamanlar çevresel ve arazi kullanımında baş ağrısı olan şey, üç yüksek değerli ürüne dönüştürüldü.

Uygun Uygulamalar

Bu üretim hattı, günlük olarak büyük miktarlarda büyük boyutlu atık kaya (40 mm'den fazla) üreten, yakındaki kireçtaşı kırma hatlarına sahip çimento madeni sahipleri veya operatörleri için idealdir. İki aşamalı, çimento hattına entegre konfigürasyon (darbeli şekillendirici, çift katlı dairesel titreşimli elekler, kum yapma atölyesi ve toz toplama sistemi), büyük bir ön yatırım gerektirmeden atık kayanın agregalara ve üretilmiş kuma düşük maliyetli bir şekilde dönüştürülmesini sağlar.

SSS

S1: Bu üretim hattı çimento üretim hattına nasıl entegre oluyor?

Çimento hattının kendi kırıcısı ham cevheri kırıyor; 40 mm'den küçük parçacıklar doğrudan çimento hammadde sistemine beslenirken, 40 mm'den büyük malzeme agreganın işlenmesi için bu hatta gönderilir. Bu çift amaçlı yaklaşım, madenin neredeyse hiç atık üretmediği anlamına geliyor.

S2: İki aşamalı tarama kapalı devre sistemi nasıl çalışıyor?

Birincil elek (DL2YKZ3070), 30 mm'den büyük malzemeyi yeniden kırmak üzere şekillendiriciye geri gönderir. İkincil elek (DL2YKZ3680) 20–30 mm ve 10–20 mm bitmiş ürünleri ayırırken, 0–10 mm ince malzeme kum yapım atölyesine beslenir. Dışarıya hiçbir malzeme boşaltılmaz.

S3: Aşamalı yatırım yaklaşımının avantajı nedir?

Aşama 1 (28,78 milyon yuan), çekirdek kırma ve eleme çerçevesini oluşturdu. Aşama 2 (14,5 milyon yuan), kum yapma atölyesini ekledi ve sistemleri genişletti. Bu, müşterilerin piyasa koşullarına ve finansal kapasiteye göre ilerlemesine olanak tanır ve tek bir büyük yatırımla karşılaştırıldığında ön mali baskıyı azaltır.
