Yeşil Madencilik ve Kapsamlı Agrega Üretimi için VSI Kırıcılı Büyük Ölçekli Kırıcı Kum Üretim Tesisi

Projeye Genel Bakış

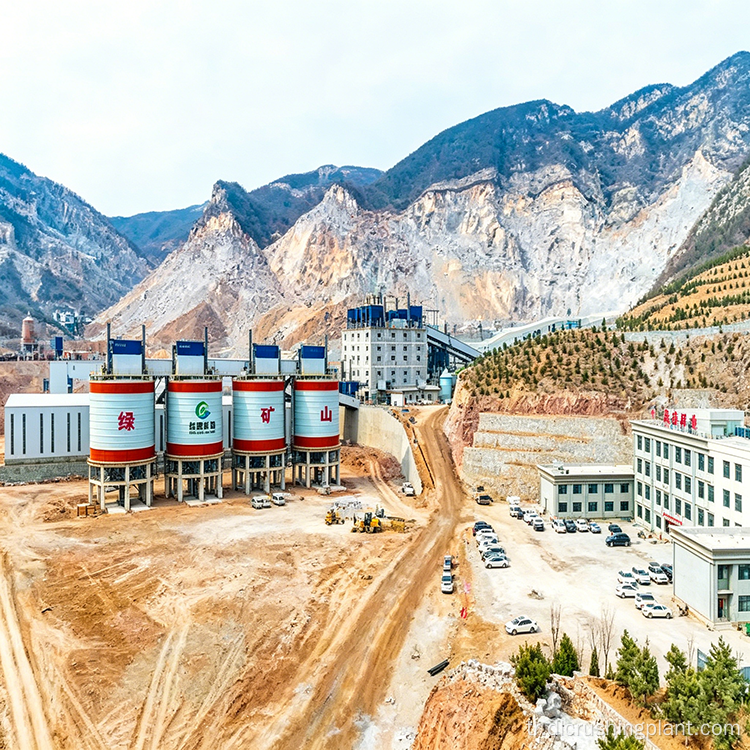

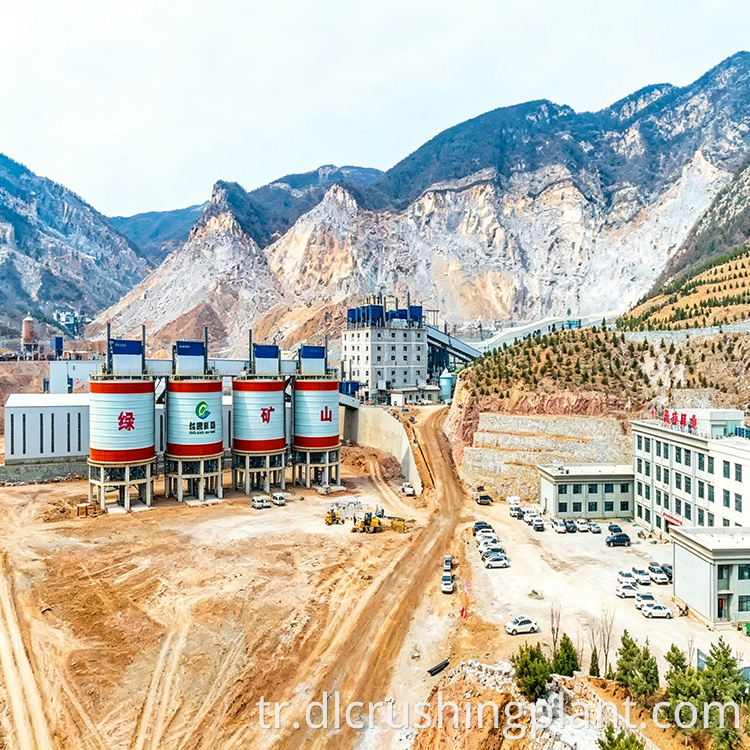

Büyük Ölçekli Kırıcı Kum Üretim Tesisi, Zhongyu Dingli tarafından müşteriye EPC (Mühendislik, Tedarik ve İnşaat) anahtar teslimi sözleşme kapsamında teslim edilen yüksek kapasiteli bir kum ve çakıl agrega üretim projesidir. Saatte 3.000 ton üretim kapasitesine ulaşacak şekilde tasarlanan bu proje, yerel yeşil madencilik girişimlerini ve açık ocak madenlerinin kapsamlı iyileştirilmesini desteklemek amacıyla yürütüldü. Müşteri, yüksek kapasiteli üretimi tam çevresel uyumluluk ve operasyonel esneklikle birleştiren eksiksiz bir anahtar teslimi çözüm arıyordu. Tesis, yaklaşık 200 milyon yuan tutarında toplam yatırımla 100 mu'nun üzerinde bir alanı kapsıyor.

Bu üretim hattı sektördeki en gelişmiş büyük ölçekli agrega üretim tesislerinden birini temsil etmektedir. Proje hedefleri, kapsamlı çevre korumayı, akıllı operasyonel yönetimi ve esnek üretim planlamasını kapsayacak şekilde salt üretim kapasitesinin ötesine geçti. EPC teslimat modeli, Zhongyu Dingli'nin ilk süreç tasarımından ekipman imalatı, inşaat mühendisliği, kurulum, devreye alma ve son devir teslime kadar projenin her yönünün tüm sorumluluğunu üstlenmesini sağlayarak müşteriye tek bir sorumluluk noktası ve kusursuz bir şekilde entegre bir üretim sistemi sağladı.

Temel Ekipman Yapılandırması

Üretim hattı, her biri saatte 3.000 ton sürekli üretimin zorlu gereksinimlerini karşılamak üzere seçilmiş ve yapılandırılmış kapsamlı bir ekipman dizisini entegre etmektedir:

• Titreşimli Besleyici: Tek üniteli veya çift hatlı kombinasyonlarda büyük kapasiteli besleyiciler kullanılarak saatte 3.000 ton üretim kapasitesi için tasarlanmış olup, toplam besleme kapasitesi saatte 3.000 tonu aşmaktadır. Aşınmaya dayanıklı astarlara ve eşit besleme kapasitesine sahip, ağır hizmet tipi bir oluk gövdesine sahiptir. Ekipmanın aşırı yüklenmesini veya rölantide çalışmasını önlemek için birincil kırma yüküne göre frekansı otomatik olarak ayarlar. Büyük boyutlu kireçtaşı besleme malzemesi için özellikle uygundur

• Birincil Kırma Ekipmanı: Orta sertlikte kireçtaşı için, büyük, ağır hizmet tipi bir çekiçli kırıcı, saatte 2.500 ila 3.500 ton üretim kapasitesiyle tek kademeli kırma gerçekleştirir. Kırıcı, boyutu yaklaşık 1 metre olan büyük kayaları doğrudan 60 mm'nin altına indirerek ikincil kırma ihtiyacını ortadan kaldırır ve daha az ekipman ünitesi ve daha kısa bir işleme akışı sağlar. Çekiç kafaları, daha uzun servis ömrü için yüksek krom alaşımından üretilmiştir. Daha sert hammaddeler için saatte 1.000 tonu aşan üretim kapasitesine sahip çeneli kırıcı alternatifi mevcuttur.

• Darbeli Kırıcı: Her bir darbeli kırıcının saatte 1.000 ila 1.500 tonluk bir çıktı sunarak, saatte 3.000 tonluk toplam üretim elde ettiği çift hatlı bir düzenlemeyle yapılandırılmıştır. Minimal iğne benzeri ve pul pul parçacıklarla mükemmel ürün şekli üretir. Rahat çalışma için boşaltma açıklığının hidrolik olarak ayarlanmasına ve hızlı değiştirmeye olanak tanıyan modüler astar tasarımına sahiptir. Kireçtaşının orta ve ince kırılması için özel olarak uygundur

Proje Özellikleri

Bu proje, onu büyük ölçekli sürdürülebilir agrega üretimi için bir endüstri standardı olarak öne çıkaran altı ustaca tasarım öğesini içermektedir:

• Enerji Tasarrufu ve Azaltılmış Tüketim için Çift Hatlı Esnek Anahtarlama: Büyük üretim hatlarındaki ortak sorun, tüm hattın sezon dışında çalışır durumda kalması gerekmesidir, bu da önemli miktarda elektrik maliyeti israfına neden olur. Bu projede hem proses yerleşimi hem de kontrol açısından çift hatlı bir tasarım kullanılmaktadır. Yoğun sezonda her iki hat da aynı anda çalışarak saatte 3.000 tonluk tam kapasiteye ulaşıyor. Yoğun olmayan sezonlarda veya elektrik fiyatlarının en yüksek olduğu saatlerde yalnızca tek bir hat çalışıyor ve saatte 1.500 tonluk sabit bir üretim sağlanıyor. Geçiş süreci son derece esnek olup, operatörlerin ayarları merkezi kontrol odasından tek bir düğmeyle yapmalarına olanak tanır. Bu yaklaşım, yoğun sezonlarda tedarik kapasitesi sağlarken yoğun olmayan dönemlerde de elektrik ve ekipman aşınma maliyetlerini önemli ölçüde azaltır.

• 39 Tamamen Kapalı Operasyonlarla Toplam Yatırımın Yüzde 25'ini Oluşturan Toz Toplayıcılar: Çevrenin korunması bu projede yalnızca tamamlayıcı bir özellik değildir. Toz kontrol ekipmanı toplam yatırımın dörtte birini temsil ediyor. Toplam 39 toz toplama ünitesi tüm boşaltma, aktarma, eleme ve kırma noktalarına dağıtılmıştır. Bitmiş ürün asla yere değmez. Titreşimli elekten doğrudan çelik silolara beslenir, böylece üretimden depolama ve yüklemeye kadar tamamen kapalı bir süreç sağlanır. Tüm toz üreten noktalar tamamen kapalı olup, hiçbir açık hava işlemi yapılmaz. Bu düzeyde çevresel yatırım sektörde nispeten nadirdir ve yeşil madencilik operasyonları için yeni bir standart belirlemektedir.

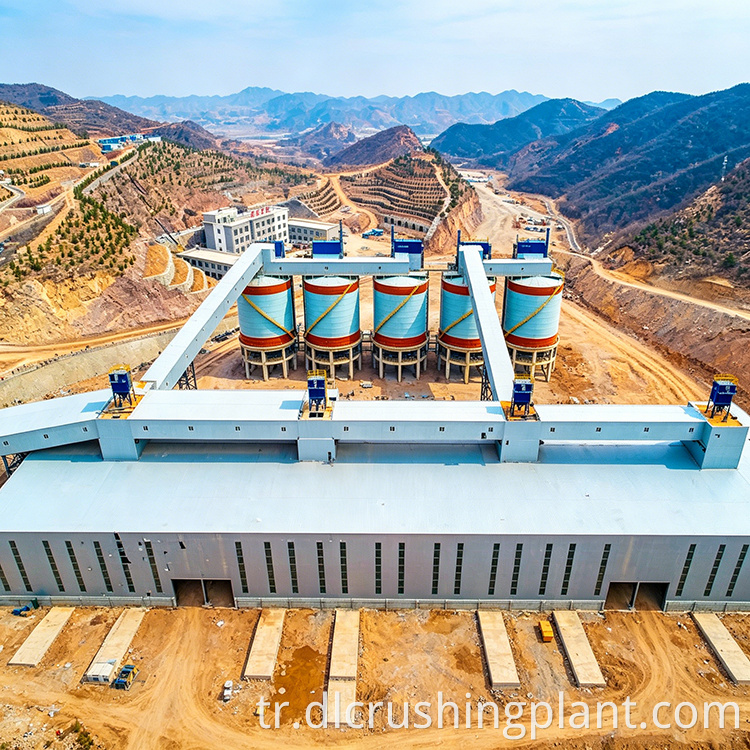

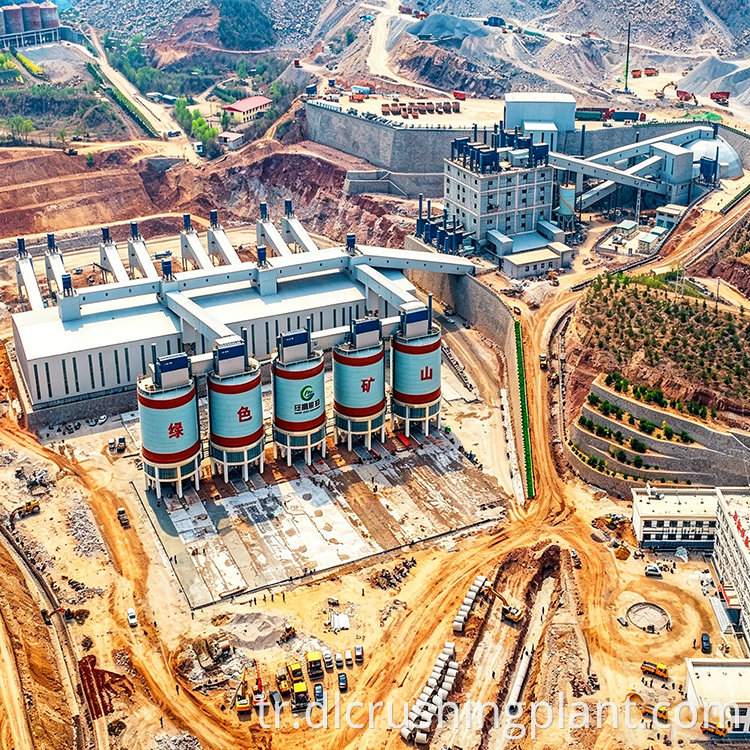

• Bitmiş Ürünler Toprakla Temas Olmadan veya Açık Havada Depolama Yapılarak Çelik Silolara Yönlendirilir: Geleneksel kum ve çakıl tesisleri için en büyük baş ağrısı, bitmiş ürün stokudur. Bu proje, bitmiş ürünleri spesifikasyona göre organize edilen depolama için doğrudan büyük çelik silolara taşımak için konveyör bantları kullanıyor. Agrega, elek çıkışından siloya ve yüklemeye kadar hiçbir zaman yere temas etmez veya dış ortam şartlarına maruz kalmaz. Rüzgarlı günlerde toz oluşmaz, yağmurlu günlerde ise ince kum kaybı olmaz. Siloların altına tek kartlı yükleme sistemi monte edilmiştir. Sürücü kartını okuttuktan sonra malzeme otomatik olarak boşaltılır ve sayılır, böylece hızlı ve tamamen temiz bir yükleme süreci sağlanır

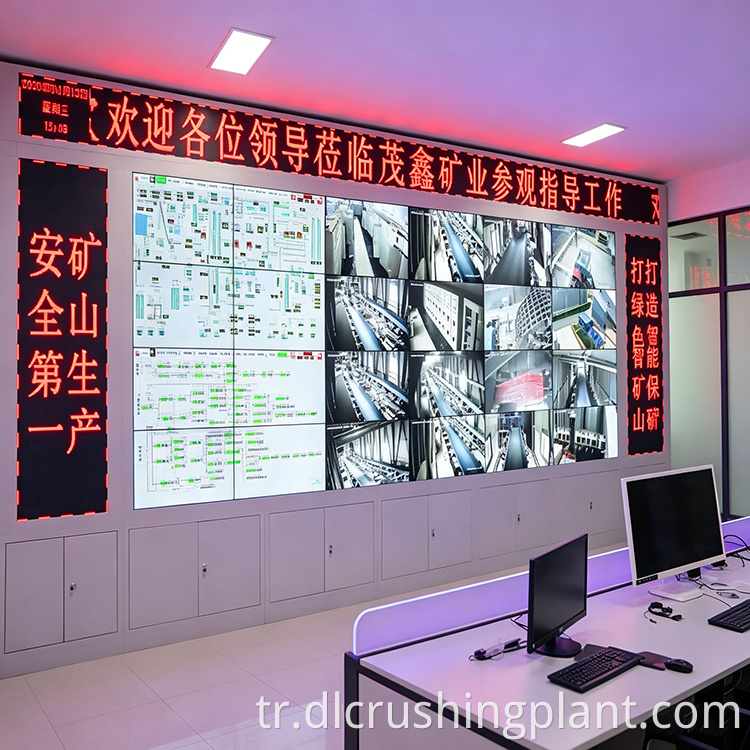

• İnsansız Operasyonlar ve Maden Yöneticisi Uygulaması ile Entegre Akıllı Yönetim Sistemi: Zhongyu Dingli, çeşitli pratik modülleri bir araya getirerek tescilli akıllı maden yönetim sistemini bu üretim hattında kullanıyor. Otomasyon sistemi, belirlenmiş alanlardaki ekipmanın otomatik olarak başlatılmasını, kapatılmasını ve ayarlanmasını sağlayarak saha çalışanlarına olan ihtiyacı önemli ölçüde azaltır. Maden yöneticisi uygulaması, yöneticilerin vardiya bazlı üretim çıktısını, ekipmanın çalışma durumunu, enerji tüketimi verilerini ve depo koşullarını doğrudan mobil cihazlarında görüntülemesine olanak tanıyarak, sahadan uzaktayken bile uzaktan maden izleme olanağı sağlar. Hepsi bir arada kart satış sistemi, tüm lojistik sürecini kolaylaştırır. Sürücüler bir kart alıyor, tesise girmek için kartı okutuyor ve tartılıyor, araçlarını belirlenen siloya yüklüyor ve çıkmak için tekrar kaydırıyor. Tüm işlem verileri otomatik olarak yüklenerek mali mutabakatın bir bakışta netleşmesi sağlanır ve manuel faturalandırmayla ilgili boşluklar ortadan kaldırılır

Uygulama Kapsamı

Bu üretim hattı, birden fazla uygulama alanında büyük ölçekli agrega üretimi için kanıtlanmış bir operasyonel model olarak hizmet vermektedir:

• Yeşil Madencilik ve Maden İyileştirme: Yeşil madencilik girişimlerini ve açık ocak madenlerinin kapsamlı iyileştirmesini doğrudan destekler, çıkarılan kireçtaşını değerli inşaat malzemelerine dönüştürürken sıkı çevresel uyumluluğu korur ve madencilik operasyonlarının ekolojik ayak izini en aza indirir.

• Büyük Ölçekli İnşaat Tedarik: Kentsel gelişim girişimleri, endüstri parkı inşaatı ve tutarlı malzeme kalitesi ve güvenilir teslimat hacminin gerekli olduğu büyük ölçekli konut geliştirmeleri dahil olmak üzere büyük inşaat projeleri için yüksek hacimli kum ve çakıl agrega tedariği sağlar

• Altyapı ve Ulaşım: Uzun proje süreleri boyunca güvenilir, yüksek kapasiteli agrega tedariki gerektiren otoyol inşaatı, demiryolu ağları, köprü projeleri, havaalanı inşaatı ve su koruma tesisleri dahil olmak üzere büyük altyapı programlarına hizmet eder

• Beton ve Asfalt Üretimi: Büyük ölçekli beton harmanlama tesislerinin ve asfalt karıştırma tesislerinin katı gereksinimlerini karşılayan, yüksek mukavemetli beton ve dayanıklı kaplama malzemelerinin üretimini destekleyen, hassas şekilde derecelendirilmiş üretilmiş kum ve çoklu agrega spesifikasyonları sunar.

Çift hatlı esnek üretim kapasitesi, bu tesisi özellikle pazar talebinin mevsimsel olarak dalgalandığı operasyonlar için uygun hale getiriyor ve üreticilerin yıl boyunca uygun maliyetli üretim oranlarını korurken talebin yoğun olduğu dönemlerde tam kapasiteye çıkma yeteneğini korumasına olanak tanıyor.

SSS

S1: Çift hatlı tasarım, yoğun olmayan sezonlarda işletme maliyetlerini nasıl azaltır?

Çift hatlı tasarım, esnek kapasite anahtarlamasına olanak sağlayarak geleneksel tek hatlı konfigürasyonlara göre temel bir avantaj sağlar. Talebin yoğun olduğu sezonlarda her iki üretim hattı da aynı anda çalışarak pazarın tedarik gereksinimlerini karşılamak için saatte 3.000 tonluk tam kapasiteye ulaşıyor. Yoğun olmayan sezonlarda veya elektrik fiyatlarının yoğun olduğu saatlerde, operatörler tek hatlı çalışmaya geçerek saatte 1.500 tonluk sabit üretimi koruyabilirler. Bu anahtarlama, merkezi kontrol odasından tek bir düğmeyle kontrol ediliyor ve bu da süreci son derece esnek ve hızlı hale getiriyor. Faydaları oldukça büyüktür. Yalnızca bir hattın çalıştırılması aktif ekipman sayısını yarıya indirir, elektrik tüketimini önemli ölçüde azaltır, ekipman aşınmasını ve bakım maliyetlerini azaltır ve boşta kalan hattın hizmet ömrünü uzatır. Bu yaklaşım, talep yüksek olduğunda tesisin tedarik kapasitesini korumasını sağlarken, pazar talebi azaldığında gereksiz işletme giderlerini önemli ölçüde azaltır.

S2: Toz toplama sistemi neden toplam proje yatırımının yüzde 25'ini oluşturuyor?

Toplam proje bütçesinin dörtte birini toz toplamaya yatırma kararı, projenin mümkün olan en yüksek çevre standartlarına ulaşma ve yeşil madencilik girişimlerini destekleme konusundaki kararlılığını yansıtıyor. Toplam 39 darbeli jet torbalı toz toplama ünitesi, tüm üretim hattı boyunca her boşaltma noktasına, aktarma istasyonuna, eleme alanına ve kırma işlemine stratejik olarak dağıtılmıştır. Bu kapsamlı kapsam, tozun atmosfere kaçmadan önce kaynağında yakalanmasını ve metreküp başına 30 mg veya daha düşük emisyon konsantrasyonlarına ulaşmasını sağlar. Yatırım sadece toz toplama ünitelerini değil aynı zamanda kapsamlı kanal ağı, kapalı yapı modifikasyonları, çelik silo entegrasyonu ve 39 ünitenin tamamının performansını takip eden akıllı izleme sistemini de kapsıyor. Agrega endüstrisinde bu düzeyde çevresel yatırım nispeten nadirdir ve projenin kısa vadeli maliyet tasarruflarından ziyade uzun vadeli çevresel sürdürülebilirliğe ve mevzuat uyumluluğuna öncelik verdiğini göstermektedir.

S3: EPC anahtar teslimi modeli müşteriye ne gibi avantajlar sağlıyor?

EPC modeli, tüm proje sorumluluklarını tek bir yüklenici olan Zhongyu Dingli altında birleştirerek önemli avantajlar sağlar. Bu düzenlemeye göre, müşterinin yalnızca proje gereksinimlerini belirlemesi ve nihai kabul testini yapması gerekir; yüklenici ise süreç tasarımı, ekipman üretimi, inşaat mühendisliği inşaatı, ekipman kurulumu, sistem devreye alma ve operasyonel devir teslimin tüm sorumluluğunu üstlenir. Bu yaklaşım, arayüz sorunlarının, zamanlama çatışmalarının ve sorumluluk anlaşmazlıklarının sıklıkla gecikmelere ve maliyet aşımlarına neden olduğu birden fazla ayrı yükleniciyi koordine etmenin ortak zorluklarını ortadan kaldırır. İnşaat ve kurulum ekibi proje boyunca sıkı kalite kontrolünü sürdürdü, bu da sistemin ilk denemede devreye alınmasını ve sorunsuz bir şekilde başlatılmasını sağladı. Müşteri için bu, tüm proje konuları için tek bir iletişim noktası, program ve bütçe konusunda daha net sorumluluk, basitleştirilmiş iletişim ve proje yönetimi yükünün azaltılması anlamına geliyordu.
