5M TPA Kireçtaşı Agrega Kırma Sistemi Çift Hat Genişletme Çözümü Çok Özellikli Çıkış EPC Anahtar Teslimi

1. Projeye Genel Bakış

Zhongyu Dingli 5M TPA Kireçtaşı Kırma ve Agrega Üretim Sistemi - Genişletme Tabanlı Tam Kapasite Yükseltmesi

Yıllık 5 milyon tonluk kireçtaşı agregası projesi, iyileştirilmiş 500.000 TPA'lık mevcut hattı, tek bir EPC çerçevesi altında yeni inşa edilmiş 4,5 milyon TPA işleme hattıyla birleştiren stratejik bir genişlemedir. Toplam 10 milyon RMB'lik yatırımla (çevre korumaya ayrılan 1,5 milyon RMB dahil), çift hatlı sistem, inşaat ve altyapı tedarik zincirleri için kapsamlı bir agrega ve üretilmiş kum yelpazesi üreterek toplam kapasiteyi on katına çıkarırken orijinal varlık değerini en üst düzeye çıkarır.

Proje Ölçeği

• Yıllık Üretim: 5M TPA (yılda 5 milyon ton)
• Orijinal Hat: 500.000 TPA - kırma taş agregaları
• Genleşme Hattı: 4,5M TPA - imal edilmiş kum, şekilli kırma taş, kuru kum, toz malzeme
• Toplam Yatırım: 10 milyon RMB (çevre koruma: 1,5 milyon RMB)
• İşleme Malzemesi: Kireçtaşı

Tam Ürün Yelpazesi

Orijinal 500K TPA Hattı: 0-5mm taş tozu, 5-10mm, 10-20mm, 20-30mm, 30-40mm kırma taş

Genişleme 4.5M TPA Hattı: 0-3mm kuru kum, 0-3mm işlenmiş kum, 5-22mm mıcır, 5-26mm şekilli mıcır, 0-5mm toprak kum, 0-0.075mm toz malzeme

Uygulama Senaryosu

Büyük kireçtaşı ocakları, bölgesel agrega tedarik üsleri ve mevcut altyapıyı yeniden kullanırken çıktıyı artırmayı amaçlayan inşaat malzemesi işletmeleri; ticari beton, asfalt, yol tabanı ve inşaat malzemesi pazarları için çok özel agrega ve üretilmiş kumun aynı anda gerekli olduğu yerler.

Temel Sorun Noktaları Çözüldü

Yüksek genişleme CAPEX baskısı nedeniyle yeterince kullanılmayan mevcut hat: Çift hatlı entegrasyon orijinal ekipmanı korurken, yeni 4,5M TPA hattı mevcut sahadaki yatırım getirisini en üst düzeye çıkarır.

Pazar kapsamını sınırlayan dar ürün yelpazesi: Taş tozundan 40 mm agregalara ve işlenmiş kuma kadar 10'dan fazla ürün özelliği.

Genişletilmiş ölçekte çevresel uyumluluk baskısı: Kapalı sistemler ve toz yönetimi ile 1,5 milyon RMB'lik özel çevresel yatırım.

Tek tesiste karmaşık çoklu ürün planlama: Ayrı ürün stok sahaları ve optimize edilmiş malzeme akışıyla koordineli çift hatlı yerleşim.

Çözümün Öne Çıkan Noktaları

• Yerinde genişletme stratejisi: orijinal hat korunmuş ve entegre edilmiş, sıfır saha yeniden yapılanma israfı
• 0,075 mm tozdan 40 mm kaba taşa kadar tam agrega spektrumunu kapsayan çift hatlı paralel çıkış
• 1,5 milyon RMB'lik çevre yatırımı - toz, su ve gürültü tamamen yönetiliyor
• Birleşik bir sistem olarak her iki hattı kapsayan tam EPC teslimatı

2. Süreç Akışı

Çok Özellikli Agrega ve Kum Üretimi ile Çift Hatlı Kireçtaşı Kırma

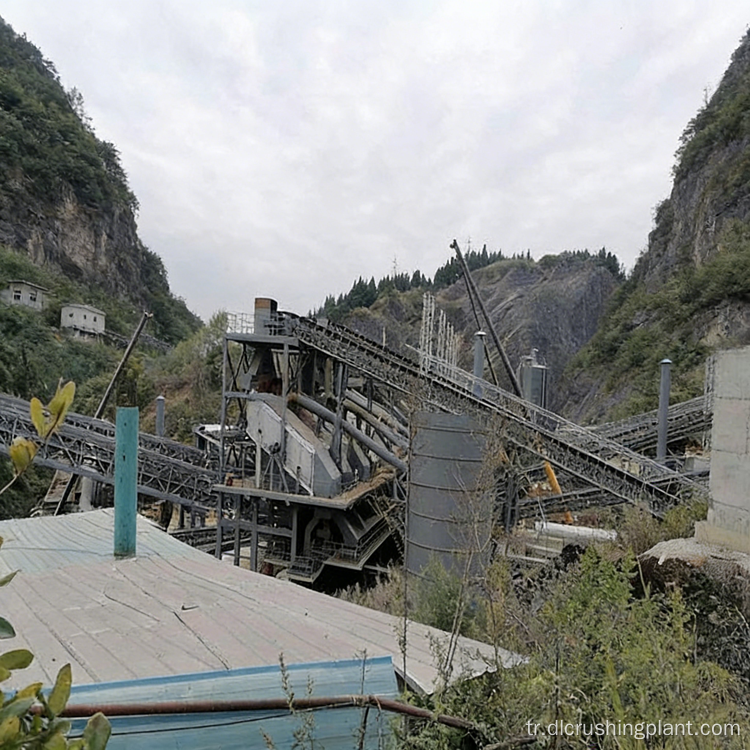

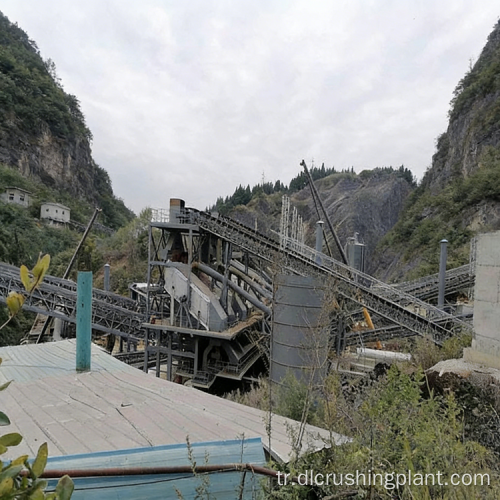

Orijinal 500K TPA hattında kireçtaşı, ZGC1138 Titreşimli Besleyici tarafından birincil kırma için PE750x1060 Çeneli Kırıcıya beslenir, ardından ikincil indirgeme ve şekillendirme için XPC1012 Çekiçli Kırıcı tarafından işlenir. Malzeme, 3VRZ460 ve 2VRZ2460 Titreşimli Elekler tarafından 0-5mm, 5-10mm, 10-20mm, 20-30mm ve 30-40mm ürünlere göre sınıflandırılır.

Genişletme 4.5M TPA hattında kireçtaşı, amaca yönelik tasarlanmış bir devre aracılığıyla çok aşamalı kırma ve şekillendirmeye tabi tutularak 0-3 mm kuru kum, 0-3 mm işlenmiş kum, 5-22 mm ve 5-26 mm şekilli kırma taş, 0-5 mm toprak kumu ve 0-0,075 mm toz malzeme üretilir. Her iki hat da maksimum verimlilik için saha altyapısını ve konveyör sistemlerini paylaşarak koordineli paralel olarak çalışır.

3. EPC Hizmet İçeriği

10 Milyon RMB Çift Hatlı EPC - Mevcut Varlık Entegrasyonu ve Tam Genişleme Teslimatı

Çözüm Tasarımı

• Mevcut hat denetimi ve entegrasyon değerlendirmesi (ZGC1138, PE750x1060, XPC1012, VRZ ekranları)
• 4,5M TPA çok özellikli çıktı için genişletme hattı proses tasarımı
• Paylaşılan altyapıyla koordineli çift hatlı tesis yerleşimi
• 1,5 milyon RMB bütçe tahsisli çevresel uyumluluk planı

Ekipman İmalatı

• Genişletme hattı tam ekipman paketi: Kırıcılar, Kum Yapıcılar, Titreşimli Elekler, Besleyiciler, Konveyörler
• Çevresel paket: kapalı atölyeler, toz toplayıcılar, su sirkülasyon sistemleri
• Orijinal hat ekipmanıyla kusursuz entegrasyon için uyumlu bileşenler
• Fabrika kabul testleri ile ISO sertifikalı üretim

Kurulum ve Devreye Alma

• Orijinal hat üretimini aksatmadan genişletme hattının paralel kurulumu
• Tam çift hatlı entegrasyon devreye alma ve planlama optimizasyonu
• Tüm ürün özelliklerinde performans garantisiyle birlikte 5M TPA'da deneme çalışması
• Çok hatlı koordineli operasyonlar için operatör eğitimi (5-7 gün)

İşletme ve Bakım Desteği

• Orijinal hat aşınma parçası sürekliliği beslemesi (PE750x1060, XPC1012 uyumlu parçalar)
• Planlı servisli genişletme hattı bakım programı
• Birleşik bir sistem olarak her iki hat için yıllık bakım sözleşmeleri
• Uzaktan izleme ve üretim veri yönetimi

4. Proje Vakaları ve Verileri

Gerçek Dünya Performansı - 5M TPA Çift Hatlı Kireçtaşı Agrega Sistemi

Proje: 5M TPA Kireçtaşı Kırma ve Agrega Üretimi - Genişletme EPC Toplam Yatırım: 10 milyon RMB (çevresel: 1,5 milyon RMB) Yapılandırma: Tutulan 500K TPA orijinal hattı + Yeni 4,5M TPA genişletme hattı

Üretim Verileri (Devreye Alma Sonrası)

Kombine Yıllık Üretim - Hedef: 5 Milyon TPA - Başarılan: 5,1 Milyon TPA 1. Yıl Orijinal Hat Çıkışı - Hedef: 500.000 TPA - Başarılan: Tam kapasitede sürdürüldü Genişletme Hattı Çıkışı - Hedef: 4,5 Milyon TPA - Başarılan: 4,6 Milyon TPA Toplam Ürün Özellikleri - Hedef: 10+ kalite - Başarılan: Tüm spesifikasyonlara uygun Toz Emisyonu - Standart: uyumlu - Başarıldı: 15 mg/m3'ün altında CAPEX Verimliliği - Toplam 10 milyon RMB - Sonuç: Yıllık kapasite tonu başına 2 RMB

Genişleme stratejisi, ZGC1138 Titreşimli Besleyici, PE750x1060 Çeneli Kırıcı, XPC1012 Çekiçli Kırıcı ve her iki VRZ Titreşimli Elek dahil olmak üzere orijinal 500K TPA hattını korudu ve tamamen entegre etti; böylece mevcut işlevsel varlıkları yıkma veya değiştirme ihtiyacını ortadan kaldırdı. Yeni 4,5M TPA hattı, saha erişimini ve konveyör altyapısını paylaşarak paralel olarak inşa edildi ve yalnızca 10 milyon RMB'lik toplam yatırımla 5M TPA'lık tam birleşik kapasiteye ulaştı.

Müşteri Geri Bildirimi

"Çift hatlı EPC yaklaşımı, orijinal tesisimizin inşaat boyunca çalışır durumda kalmasını sağladı. Sözleşmeyi imzaladıktan sonraki 12 ay içinde her iki hattı da aynı anda çalıştırıyorduk. Artık sunabildiğimiz ürün yelpazesi, daha önce hizmet veremediğimiz üç yeni müşteri segmentinin kapısını açtı."

• Genel Müdür, Kireçtaşı Agrega Grubu

5. SSS

S1: Genişletme inşaatı sırasında orijinal üretim hattı çalışmaya devam edebilir mi?

Evet. EPC genişleme yaklaşımı, minimum üretim kesintisi için tasarlanmıştır. PE750x1060 Çeneli Kırıcı, XPC1012 Çekiçli Kırıcı ve VRZ Titreşimli Eleklere sahip orijinal 500K TPA hattı, yeni 4,5M TPA hattının inşaatı boyunca tam olarak çalışmaya devam ediyor. Her iki hat da erişim yolları ve güç kaynağı gibi saha altyapısını paylaşıyor ancak bağımsız olarak çalışıyor; bu nedenle genişletmenin devreye alınması, orijinal hattın kapatılmasını gerektirmiyor. Her iki hat da çalışır hale geldiğinde, birleşik bir planlama sistemi, maksimum birleşik verimlilik için malzeme akışını ve ürün stok sahası tahsisini koordine eder.

S2: Genişleme hattı neden orijinalinden çok daha geniş bir ürün yelpazesi üretiyor?

Orijinal 500K TPA serisi, standart inşaat agrega kaliteleri (5-40 mm) için tasarlanmıştır. Yeni 4,5M TPA genişletme hattı, 0-3 mm kuru kum, 0-3 mm işlenmiş kum, 5-26 mm şekilli kırma taş ve 0-0,075 mm toz malzeme dahil olmak üzere ince ürünler ekleyerek hem agrega hem de işlenmiş kum için daha geniş pazar talebini karşılamak üzere tasarlandı. Bu daha geniş ürün yelpazesi, tesisin ticari beton tesislerine, asfalt karıştırma istasyonlarına, yol temel yüklenicilerine ve endüstriyel kalsiyum tozu kullanıcılarına aynı anda tedarik etmesine olanak tanıyarak, işlenen kireçtaşı tonu başına geliri en üst düzeye çıkarır.

S3: 1,5 milyon RMB'lik çevre yatırımı nasıl tahsis ediliyor ve hangi uyumluluk standartlarını karşılıyor?

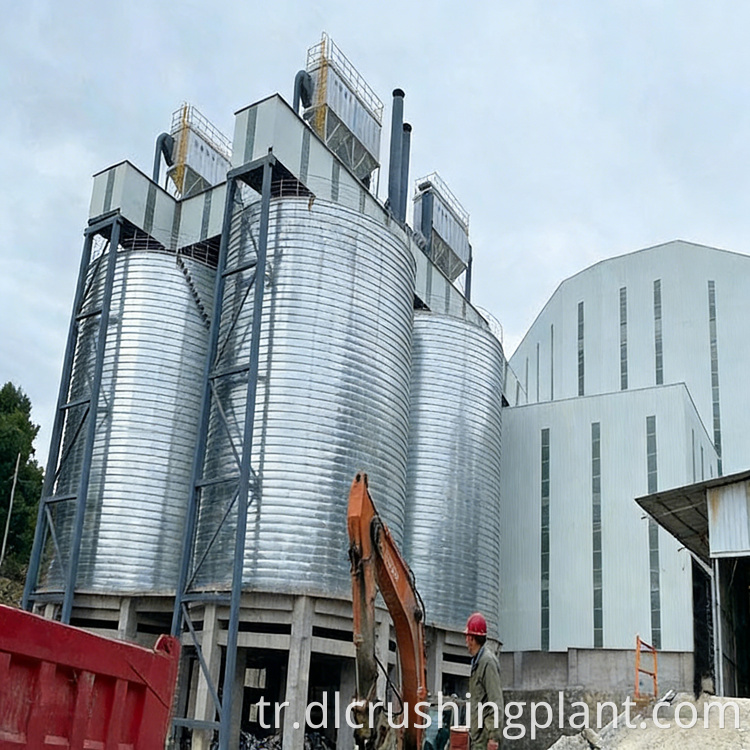

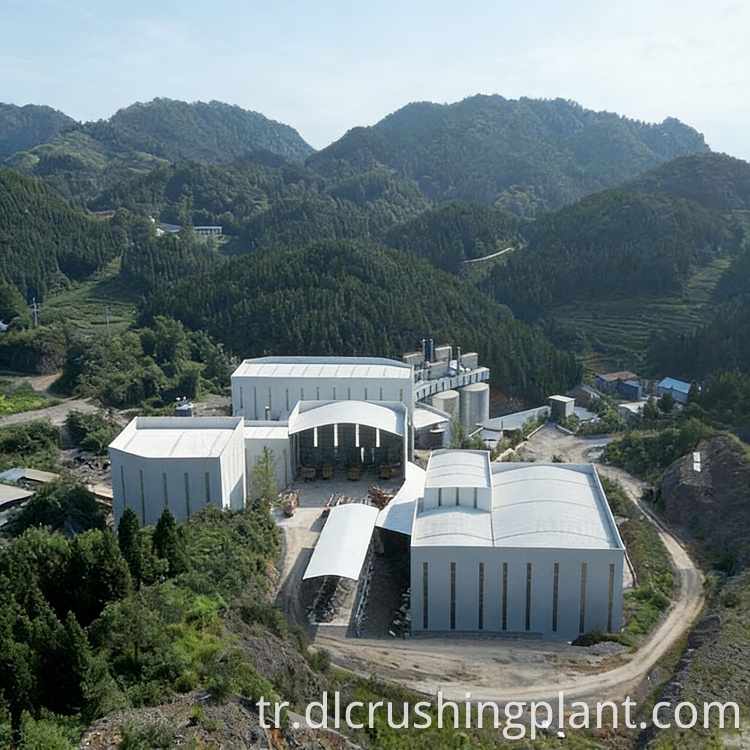

1,5 milyon RMB'lik çevre bütçesi dört temel alanı kapsıyor: tüm kırma, eleme ve aktarma noktalarındaki darbeli toz toplayıcılar; ana üretim alanlarını kapsayan kapalı bir atölye yapısı; gerçek zamanlı toz bastırma için püskürtmeli yağmurlama sistemi; ve sıfır sıvı deşarjı ile üretilmiş kum yıkama için bir su sirkülasyon sistemi. Bu önlemler birlikte, toz emisyonunun ulusal standart limitlerin altında olmasını sağlıyor, saha sınırındaki gürültüyü kontrol ediyor ve projenin 5M TPA kireçtaşı işleme operasyonu için çevresel etki değerlendirmesini geçmesini sağlıyor.
