model numarası.: Limestone Production Line
Marka: Zhongyu Diingli
Origin: Çin
belgeleme: ISO9001/ISO14001/ISO45001/CE
Statü: Yeni
Uygulanabilir Endüstri: İnşaat işleri, Enerji ve Madencilik
Video Fabrikası Denetimi: Sağlanan
Mekanik Test Raporu: Sağlanan
Temel Bileşen Garanti Süresi: 1.5 yıl
Temel Bileşenler: Motor, Motor
Garanti Süresi: 1.5 yıl
Temel Satış Noktası: Uzun Hizmet Ömrü
Ulaşım: Ocean
Menşe yeri: Çin
Sertifika: ISO9001/ISO14001/ISO45001/CE
Liman: qingdao
Ödeme şekli: L/C,T/T,D/P
Incoterm: FOB,CFR,CIF,EXW,FAS,FCA
Kireçtaşı Agrega Üretim Hatları için Tek Noktadan EPC Temini

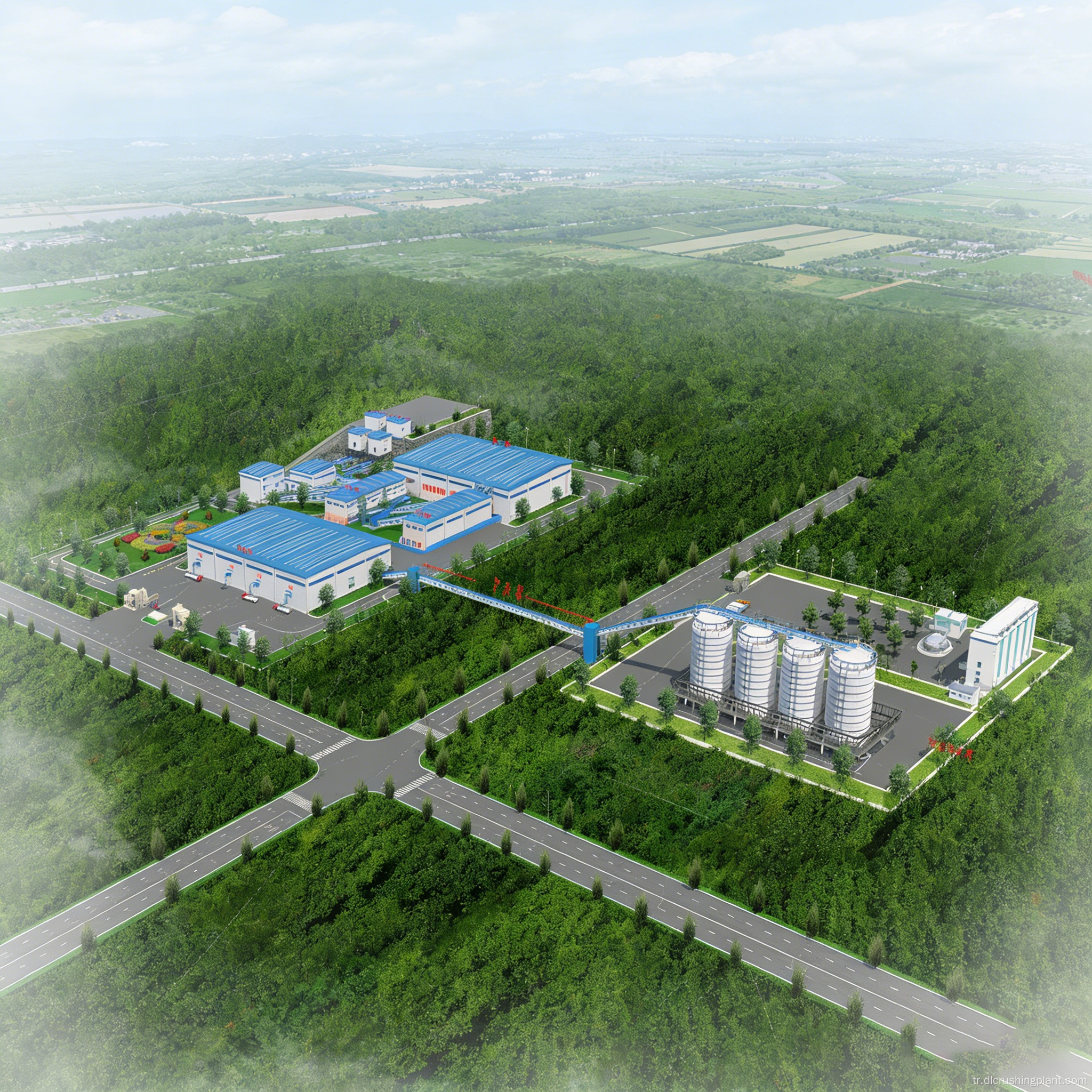

Kireçtaşı Üretim Hattı Projesine Genel Bakış
Bu çözüm, saatte 2.500-3.000 mt kapasiteye sahip, yüksek kapasiteli bir kireçtaşı agrega üretim hattıdır. Birincil kırma için paralel olarak iki adet PCZ2125 ağır hizmet tipi çekiçli kırıcıyı, ardından ikincil ince kırma için dört adet PC1622 şekillendirme kırıcısını ve 6+6 çift bileşenli sınıflandırma için 12 adet 2ZSG40100 ağır hizmet tipi çift katlı titreşimli elekleri içeren iki aşamalı kapalı devre kırma işlemini kullanır. Yıllık üretimi 10 milyon mt olan büyük ölçekli madencilik agrega tabanlarının inşası için tasarlanan bu sistem, büyük altyapı projelerinin agrega tedarik ihtiyaçlarının ve hazır beton tesislerinin büyük ölçekli merkezi satın alma ihtiyaçlarının karşılanmasına uygundur.
Temel Zorluklar: Saatte 2.500-3.000 mt'luk yüksek kapasiteli bir üretim hattında, tek bir birincil kırıcı kullanılırsa, bu tek ünitedeki bir arıza tüm hattın kapanmasına neden olacak ve yıllık etkin çalışma süresini sınırlayacaktır; Geleneksel çok aşamalı kırma konfigürasyonları çok sayıda makineyi ve aşırı uzun üretim hatlarını içerir; tekrarlanan malzeme transferleri yüksek enerji tüketimine ve birden fazla toz emisyon noktasına neden olur; Büyük ölçekli tarama için, yetersiz ekranlar sınıflandırma doğruluğunun zayıf olmasına yol açarken, çok fazla ekran, büyük ayak izlerine ve parçalanmış yönetime neden olur.
Çözümün Öne Çıkan Noktaları: İki PCZ2125 ağır hizmet tipi çekiçli kırıcı, birincil kırma için paralel olarak çalışarak karşılıklı yedekleme sağlar; Bir ünite bakım yaparken diğeri, operasyonları durdurmadan üretim kapasitesinin %50'sini korur; Dört PC1622 şekillendirici kırıcı, ikincil kırma yükünü eşit şekilde dağıtır ve kapalı devre sistemi, tüm büyük boyutlu malzemelerin spesifikasyonları karşılayana kadar yeniden kırma için geri gönderilmesini sağlar. On iki adet 2ZSG40100 ağır hizmet tipi çift katlı elek, her biri altışardan oluşan iki gruba ayrılmıştır: ilk grup, kaba kırma ve şekillendirme sonrasında bitmiş ürünleri malzemeden ayırır ve büyük boyutlu malzemeyi geri getirir; ikinci grup, farklı parçacık boyutlarına sahip bitmiş ürünleri ayırmak için küçük boyutlu malzemeyi ayrıca sınıflandırır. Her bir ZSG ağır hizmet eleği saatte 800-1.000 mt işleme kapasitesine sahiptir; 12 ünitenin paralel olarak çalıştırılması, saatte 3.000 metrik ton üretim kapasitesinde kapsamlı sınıflandırma sağlar.
Kireçtaşı Üretim Hattı Proses Akışı
Madenden gelen büyük kireç taşı blokları, birincil kırma aşamasını tamamlamak için iki adet ZGC2560 ağır hizmet tipi titreşimli besleyici tarafından sırasıyla iki adet PCZ2125 ağır hizmet tipi çekiçli kırıcıya eşit ve sürekli olarak beslenir.
Kabaca kırılmış malzeme, ikincil ince kırma ve şekillendirme için bantlı konveyörler aracılığıyla dört adet PC1622 şekillendirici kırıcıya aktarılır, böylece parçacık şekli ve boyut bütünlüğü iyileştirilir.
Şekillendirilmiş malzeme daha sonra kaba dereceli bitmiş agregaları ayırmak için altı adet 2ZSG40100 ağır hizmet tipi çift katlı titreşimli elekten oluşan ilk sete aktarılır.
Büyük boyutlu parçacıklar, bir geri dönüş konveyör bandı aracılığıyla yeniden kırmak için PC1622 şekillendirme kırıcılarına geri döndürülerek kapalı döngü bir döngü oluşturulur.
Birinci elek grubundan gelen küçük boyutlu malzeme, farklı parçacık boyutlarına sahip ince dereceli bitmiş agregaların daha da ayrılması için altı adet 2ZSG40100 ağır hizmet tipi çift katlı titreşimli eleklerden oluşan ikinci gruba aktarılır.
Her sınıftan bitmiş ürünler, depolama ve yükleme için bantlı konveyörler aracılığıyla kapalı depolama silolarına taşınır.
Kireçtaşı Üretim Hattı EPC Hizmet Kapsamı
Tasarım: Maden sahası araştırması, hammadde analizi, 2.500–3.000 metrik ton kapasite için proses seçimi, ikili set tarama için yerleşim planlaması ve çevre koruma tasarımı
Ekipman İmalatı: PCZ2125 ağır hizmet tipi çekiçli kırıcı, PC1622 şekillendirici çekiçli kırıcı, 2ZSG40100 ağır hizmet tipi elekler, ZGC besleyiciler ve taşıma ve toz toplama sistemlerinin komple şirket içi üretimi
Kurulum ve Devreye Alma: Yerinde inşaat yönetimi; çift çekiçli kırıcıların paralel kurulumu; 12 adet ağır hizmet ekranının grup olarak devreye alınması; Kabul standartlarını karşılayacak malzemeyle tam yükte deneme çalışması
İşletme ve Bakım Yönetimi: Operatör ve bakım eğitimi; çekiç ve elek yedek parçalarının stoklanması; uzaktan arıza teşhisi; yıllık ekipman denetimleri
Kireçtaşı Üretim Hattı Projesi Örnek Olay İncelemesi
Tayland'ın Kanchanaburi Eyaletindeki büyük bir inşaat malzemeleri grubu için saatte 2.500-3.000 mt üretim kapasitesine sahip büyük ölçekli bir agrega üretim tesisi projesi. Hammadde yüksek kaliteli yerel kireç taşıdır ve bitmiş ürünler, Bangkok metropol alanı ve Kanchanaburi Eyaletinin çevresindeki büyük ölçekli altyapı projelerine ve hazır beton tesislerine tedarik edilmektedir.
Üretim hattı, 2 adet PCZ2125 ağır hizmet tipi çekiçli kırıcı, 4 adet PC1622 şekillendirme makinesi ve 12 adet 2ZSG40100 ağır hizmet eleğinden oluşan iki aşamalı bir sınıflandırma çözümü ile yapılandırılmıştır. Hizmete alınmasından bu yana üretim kapasitesi, mükemmel parçacık şekli ve tüm nihai ürün özelliklerinde istikrarlı derecelendirme ile saatte 2.800-3.000 metrik ton seviyesinde sabit kaldı. Çift çekiçli kırıcıların paralel konfigürasyonu, üretimi durdurmadan tek bir ünitede bakım yapılmasına olanak tanır ve bölgedeki benzer ölçekteki tek çekiçli kırıcı üretim hatlarına kıyasla yıllık etkin üretim gün sayısını yaklaşık %12 artırır.
Müşteri Geri Bildirimi (İngilizce): "2.500–3.000 TPH hattı, daha büyük Bangkok pazarına yönelik toplam tedarikimizin omurgasını oluşturdu. Çift PCZ2125 kurulumu, bir kırıcıda bakım yaparken diğeri çalışmaya devam edebileceğimiz anlamına geliyor; çekiç değişiklikleri nedeniyle artık tam kapatma yok. İki sıradaki 12 ZSG ağır hizmet tipi elek, tüm özelliklerde tutarlı ürün sınıflandırması sağlıyor. Hazır karışım ve altyapı sektörlerindeki müşterilerimiz, kırıcıların kalite ve güvenilirliğinden çok memnunlar. bizim kaynağımız.”
Kireçtaşı Üretim Hattı SSS
S: Paralel bağlı iki PCZ2125 kırıcı ile daha büyük tek bir model arasındaki fark nedir?
C: Çift çekiçli kırıcı konfigürasyonunun temel avantajı yedekliliktir; bir ünite bakıma girdiğinde, diğeri operasyonları kesintiye uğratmadan üretim kapasitesinin %50'sini korur ve yıllık etkin çalışma süresini %12 ila %15 artırır. Büyük kapasiteli tek bir ünite arızalanırsa tüm üretim hattı durma noktasına gelir. Çift üniteli çözüm için ilk yatırım biraz daha yüksek olsa da, uzun vadede daha iyi bir yatırım getirisi sunar. Büyük Ölçekli Kireçtaşı Kırma ve Eleme Sistemleri için EPC Anahtar Teslimi Hizmetler.
S: 12 ZSG40100 ekranı çok mu fazla?
C: Her ZSG40100 ağır hizmet eleğinin saatte 800–1.000 metrik ton işleme kapasitesi vardır. 12 ünitelik toplam kapasite, saatte 3.000 metrik ton gereksinimini fazlasıyla aşıyor; ancak iki gruptaki konfigürasyon, yalnızca yüksek verim peşinde koşmak yerine sınıflandırma doğruluğunu garanti eder. Kireçtaşı için İki Aşamalı Kırma ve Şekillendirme Sistemi Altı üniteden oluşan ilk grup, kaba eleme ve malzeme geri dönüşünü gerçekleştirirken, altı üniteden oluşan ikinci grup, ince eleme ve hassas sınıflandırmayı gerçekleştirerek her iki grup arasında dengeli yük sağlar.
S: Bu üretim hattının tasarım aşamasından işletmeye alınmasına kadar geçen zaman çizelgesi nedir?
C: Standart zaman çizelgesi, 1 ay tasarım, 3 ay ekipman imalatı, 2-3 ay kurulum ve 1 ay devreye alma olmak üzere 6-8 aydır. Büyük ölçekli projeler için, önemli miktarda inşaat mühendisliği işi gerektirdiğinden dolayı zaman çizelgesi bir miktar uzatılabilir. Komple Yüksek Kapasiteli Kireçtaşı Agrega Üretim Hatlarının Temini.
