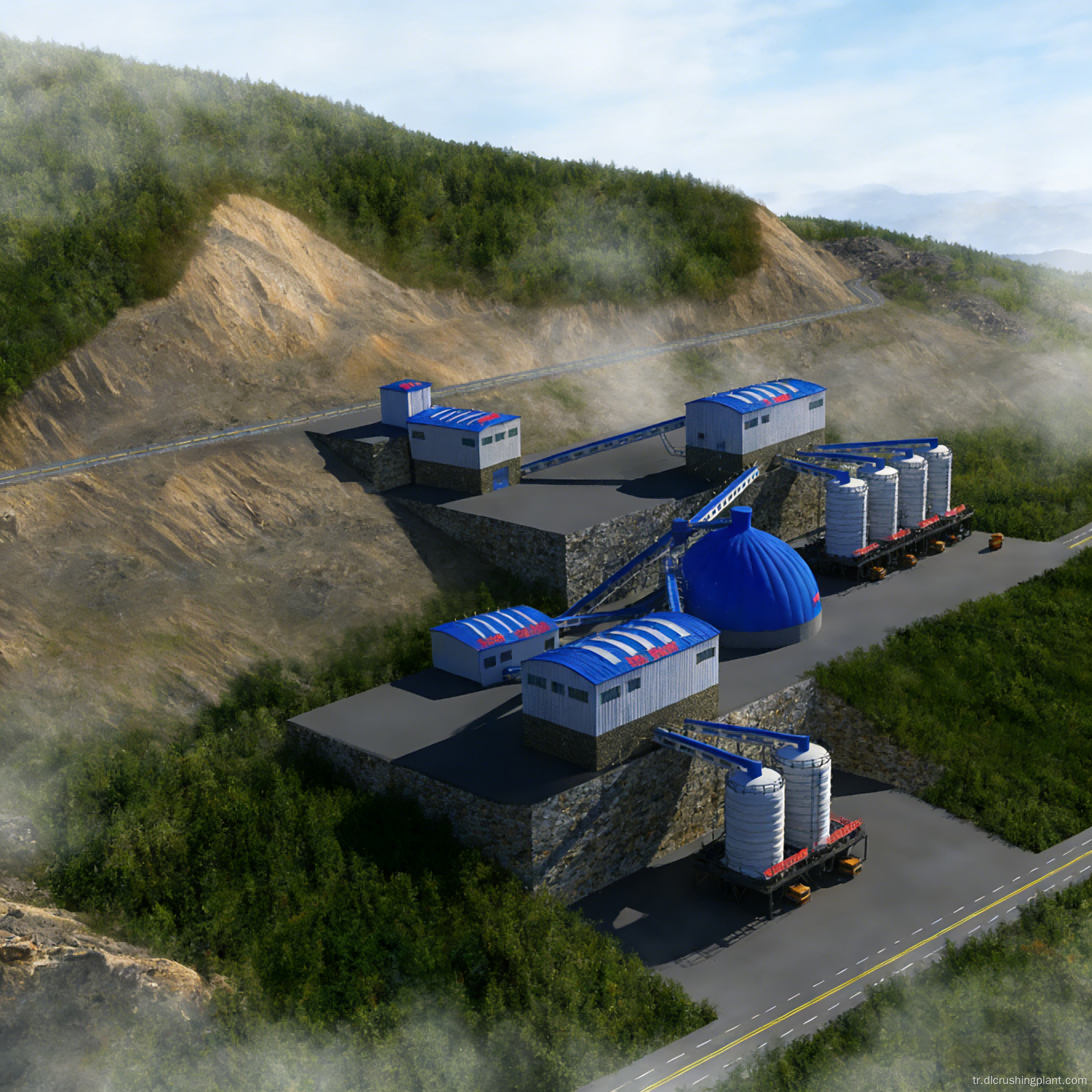

Ultra İnce Agregaların ve İşlenmiş Kumun Ortak Üretimi için Komple Üretim Hattı Çözümü

İnce agregalı kum üretim hattı için çok katmanlı sınıflandırma ekranı

Kireçtaşı Kumu ve Agrega Üretim Hattı Projesine Genel Bakış

Yüksek performanslı beton, kuru karışım harç ve özel yapı malzemeleri gibi alanlardaki agrega boyutu gereksinimleri, sıradan hazır betonunkini çok aşıyor; 0,4–1 mm ve 0–0,4 mm gibi ultra ince agrega dereceleri gerektiriyor ve bu, geleneksel kum ve çakıl üretim hatlarının kaba eleme yöntemleriyle karşılanamıyor. Bu çözüm, saatte 300 metrik tonluk tasarım kapasitesiyle ultra ince kireçtaşı agregalarının ve ince işlenmiş kumun üretiminde uzmanlaşmıştır. Birincil kırma için PCZ1512 ağır çekiçli kırıcıyı ve ardından kapalı devre kum üretimi için ZSJ1213 çift rotorlu kum yapma makinesini kullanır ve dört YKQ serisi hafif ince titreşimli elek (2 × 2YKQ2460 + 2 × 3YKQ2460) ile eşleştirilmiş olup aynı anda dört dereceli ultra ince agrega (2–3 mm, 1–2 mm, 1–2 mm) üretebilir. 0,4–1 mm ve 0–0,4 mm'nin yanı sıra özellikle yüksek performanslı beton için 0,5 mm ince kum. YKQ hafif perdeler, geleneksel YKZ eleklerden %20 daha yüksek bir eleme verimliliği ile ultra ince malzemelerin neden olduğu gözenek tıkanması problemini etkili bir şekilde çözen, piyano teli örgüsü gibi ince eleme teknolojilerini kullanır.

Kireçtaşı Kumu ve Agrega Üretim Hattı Özelleştirilmiş Proses Akışı

Hammaddeler (kireçtaşı, büyük parçalar) → ZGC1238 titreşimli besleyici (üniform besleme + toprağı çıkarmak için ön eleme) → PCZ1512 ağır çekiçli kırıcı (tek geçişli işleme ile tek aşamalı kırma) → Ana bant konveyörü → 2 adet 2YKQ2460 titreşimli elek (ince sınıflandırma, dört dereceli bitmiş agrega üretir: 2–3 mm, 1–2 mm, 0,4–1 mm ve 0–0,4 mm) → 3 mm'den büyük malzeme ve 0,5 mm'den küçük ince toz tampon silosuna girer → ZSJ1213 çift rotorlu kum yapma makinesi (kapalı devre kum yapma ve şekillendirme) → 2 × 3YKQ2460 titreşimli elekler (özellikle yüksek performanslı beton için 2–3 mm agrega + 0–0,5 mm ince kum üretir) → Uygun olmayan malzeme (>3 mm veya <0,5 mm) konveyör aracılığıyla tampon silosuna geri gönderilir ve tamamen kapalı devre bir döngü oluşturacak şekilde kum yapıcıya yeniden beslenir.

Kireçtaşı Kumu ve Agrega Üretim Hattı EPC Hizmetleri

Hammadde testlerinin ve ultra ince parçacık boyutu eleme işlemlerinin özelleştirilmiş tasarımı; komple ekipman imalatı (ZGC1238 + PCZ1512 + ZSJ1213 + 4 YKQ titreşimli elekler + bantlı konveyörler + elektrik kontrol sistemi); YKQ hafif perdeler ve tıkanma önleyici çözümler için ince perdelerin seçimi; tüm hattın kurulumu, devreye alınması ve entegre deneme işletimi; operatör eğitimi; ve aşınmaya dayanıklı parçaların ve ince eleklerin garantili temini.

Kireçtaşı Kumu ve Agrega Üretim Hattı Yurtdışı Projesi Örnek Olay İncelemesi

Pakistan'ın Belucistan Eyaletinde 300 TPH Kireçtaşı İnce Agregalı Kum Üretim Hattı (Nisan 2024'te devreye alındı):

Müşteri, Pakistan'daki Çin-Pakistan Ekonomik Koridorunu (CPEC) destekleyen ve öncelikle Gwadar Limanı ve otoyol projeleri için yüksek performanslı beton tedariği sağlayan bir inşaat malzemeleri tedarikçisidir. Agrega boyutu gereksinimleri son derece hassastır; C60 yüksek performanslı deniz betonu için 0,4–1 mm ve 0–0,4 mm ultra ince agregalara ihtiyaç vardır. Şirketimiz, PCZ1512 ağır hizmet tipi çekiçli kırıcı, ZSJ1213 çift rotorlu kum makinesi ve dört YKQ ince titreşimli elekten oluşan bir çözüm yapılandırarak, 300 TPH'lik tek hattın aynı anda beş dereceli ultra ince nihai ürün üretmesini sağladı. Üretim başladıktan sonra, 0,4 mm'lik ultra ince agreganın eleme verimliliği %92'ye ulaştı (geleneksel eleklerle sadece yaklaşık %70'e kıyasla) ve bitmiş ürün tamamen Gwadar Limanı'nın dalgakıranları ve rıhtımları için yüksek performanslı betonda kullanıldı ve C65 basınç dayanımına ulaştı.

"Ultra ince eleme sistemi dikkat çekici. Artık daha önce üretemediğimiz 0,4-1 mm ve 0,4 mm altı agregalar üretiyoruz. Gwadar Limanı için C60+ deniz betonumuz artık uluslararası spesifikasyonları karşılıyor ve eleme verimliliği önceki kurulumumuzdan çok daha iyi." — Baş Mühendis, Belucistan İnşaat Malzemeleri, Pakistan

Kireçtaşı Kumu ve Agrega Üretim Hattı SSS

S: YKQ hafif ekran ile standart YKZ ekran arasındaki fark nedir?

C: YKQ serisi, ince taneli malzemeleri taramak için özel olarak tasarlanmış hafif bir titreşimli elektir. Düşük genlik ve yüksek frekans özelliklerine sahiptir ve piyano teli örgüsü veya poliüretan ince örgülü eleklerle eşleştirildiğinde, 0,4 mm'den küçük ultra ince malzemelerde tıkanma sorununu etkili bir şekilde çözer. İnce Kum ve Çakıl Agrega Üretim Hattı Eleme verimliliği, YKZ ağır hizmet tipi elekten %20 daha yüksektir, bu da onu özellikle 0–3 mm aralığında ultra ince agregaların sınıflandırılması için uygun kılar.

S: 0,4 mm'den küçük ultra ince agregaların uygulamaları nelerdir?

C: 0–0,4 mm aralığındaki ultra ince agregalar, yüksek performanslı beton, kendiliğinden yerleşen beton, kuru karışım harç ve harç gibi özel inşaat malzemeleri için temel hammaddelerdir. Çimento parçacıkları ile geleneksel ince kum arasındaki boyut boşluğunu doldurarak betonun işlenebilirliğini ve yoğunluğunu artırırken, basınç dayanımını ve dayanıklılığı da artırır. Çift Rotorlu Sistem Kullanılarak Kireçtaşının Ultra İnce Kırılması ve Kum Yapımı.

S: Çift rotorlu kum yapma makinesi neden ultra ince kum üretimi için uygundur?

C: ZSJ1213 çift rotorlu kum yapma makinesinde, iki rotor zıt yönlerde yüksek hızda dönmektedir. Malzeme, rotorlar arasında çok sayıda darbeye ve çarpışmaya maruz kalır, bu da yüksek bir ezilme oranına ve ince, kontrol edilebilir bir çıkış parçacık boyutuna neden olur. Nihai üründeki 0-0,5 mm'lik parçacıkların oranı %60'ın üzerine çıkabilir ve parçacık şekli yuvarlatılmıştır, doğal kuma çok benzemektedir, bu da onu ultra ince üretilmiş kum üretmek için ideal ekipman haline getirmektedir. Komple Kireçtaşı Kum Üretim Hattında Ağır Hizmet Çekiçli Kırma.

Tam 300 TPH beş dereceli ultra ince parçacık boyutlu üretim hattı için fiyat teklifi alın.
