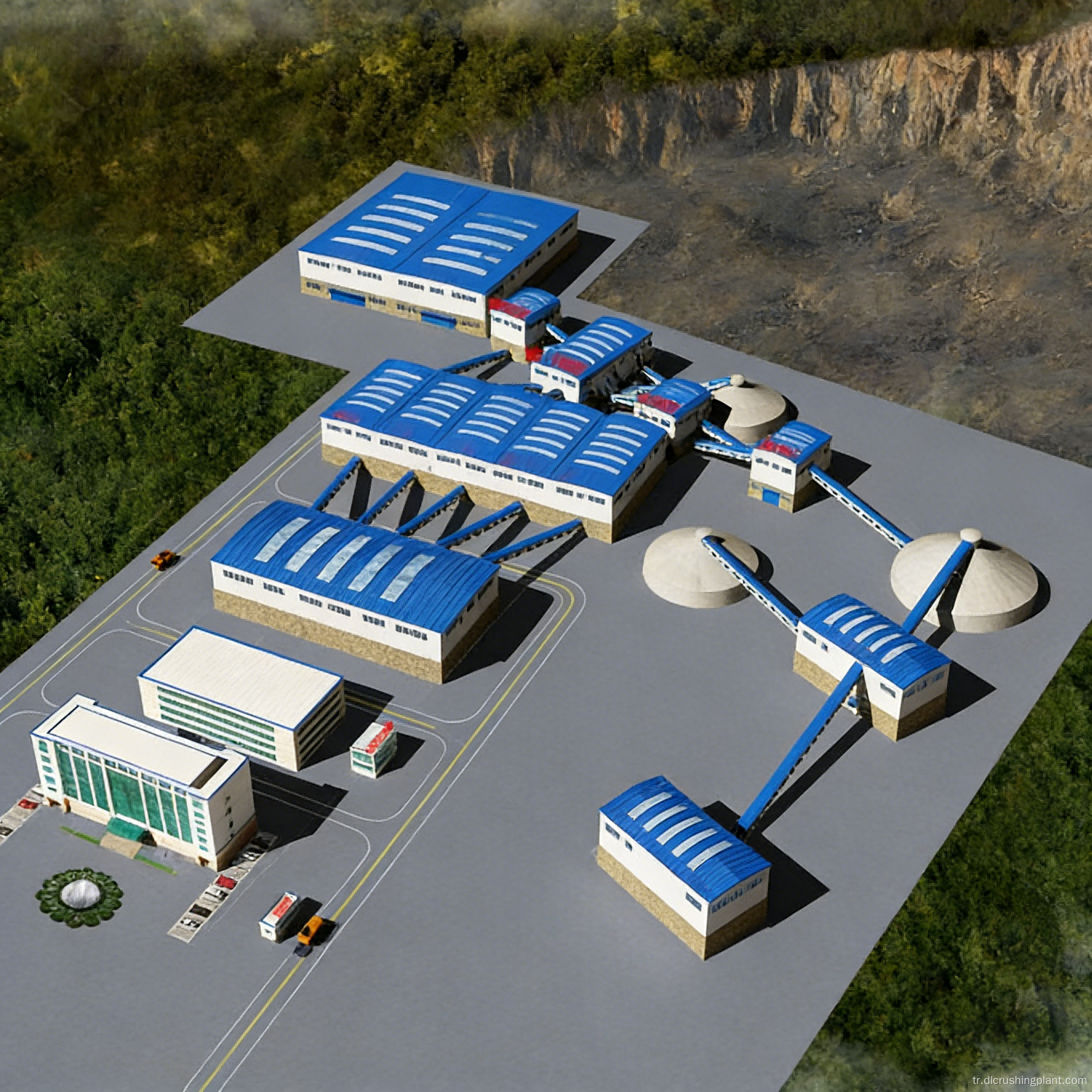

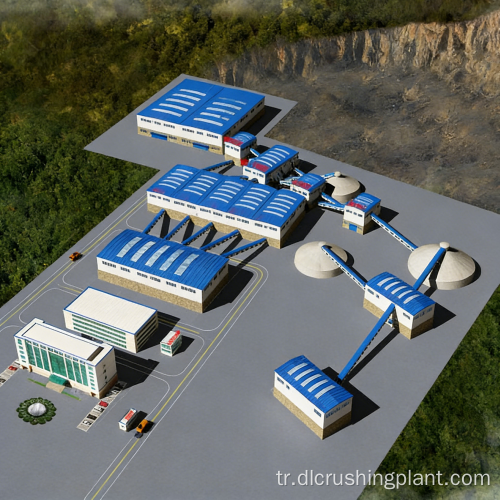

Kireçtaşından Çoklu Kum ve Çakıl Türlerinin Entegre Üretimi İçin Üretim Hattı Tasarımı

Beş Kategorideki Kum ve Çakıl Agregaları için Tek Noktadan Üretim Hattı Çözümleri

Kireçtaşı Kumu ve Agrega Üretim Hattı Projesine Genel Bakış

Geleneksel orta büyüklükteki kum ve çakıl üretim hatları, sınırlı çeşitlilikte nihai ürünler üreterek, hazır beton tesisleri, otoyol inşaatı, belediye projeleri ve kazıklı temeller gibi birden fazla uygulamanın malzeme taleplerini aynı anda karşılamayı zorlaştırır. Farklı inşaat senaryoları, agrega parçacık boyutu ve derecesi açısından farklı gereksinimlere sahiptir ve tek bir ürün tipine güvenmek çoğu zaman ya stok fazlalığına ya da tedarik sıkıntısına yol açar. Bu çözümün temel avantajı, tek bir hammadde seti, tek bir besleme işlemi ve tek bir sistem kullanarak beş tür nihai ürünü (1-3 agrega, 1-2 agrega, kaba kum, ince kum ve işlenmiş kum) aynı anda üretme yeteneğinde yatmaktadır. Sistem, koordineli üç makine kurulumundan oluşur: PCZ1615 ağır çekiçli kırıcı (birincil kırma) + PC1220 şekillendirme kırıcı (ince kırma ve şekillendirme) + ZSJ1218 çift rotorlu kum yapma ve şekillendirme makinesi (birinci sınıf kum) - çok aşamalı sınıflandırma için 11 2YKZ3070 titreşimli elek ile bir araya getirilerek tek hatlı üretim kapasitesi elde edilir. Saatte 500 metrik ton. Her proses bölümü bağımsız bir kapalı devre döngüsünde çalışarak, her bir bitmiş ürün sınıfının parçacık boyutu üzerinde hassas kontrol sağlar. Bitmiş ürünler mükemmel parçacık şekline, sürekli derecelendirmeye ve düşük ince tane içeriğine sahiptir.

Kireçtaşı Kumu ve Agrega Üretim Hattı Özelleştirilmiş Proses Akışı

Hammadde (kireçtaşı, büyük parçalar) → ZGC1550 titreşimli besleyici (üniform besleme + toprağı çıkarmak için ön eleme) → PCZ1615 ağır hizmet tipi çekiçli kırıcı (tek geçişli şekillendirme ile tek aşamalı kırma) → 2 adet 2YKZ3070 titreşimli elek (toprağı ve ince taneleri uzaklaştırır; temiz agrega aktarma hunisine girer) → PC1220 şekillendirme kırıcı (ince) kırma ve şekillendirme) → 2 × 2YKZ3070 titreşimli elekler (1–3 agrega boyutu üretir; büyük boyutlu malzeme yeniden kırmak için kapalı devre olarak PC1220'ye gönderilir) → Yeniden kırılan malzeme bir sonraki aşamaya girer: 2 × 2YKZ3070 titreşimli elekler (1–2 agrega boyutu + pirinç tanesi kum + ince kum üretir) → Malzemenin bir kısmı ZSJ1218 çift rotorlu kum yapma ve şekillendirme makinesi (birinci sınıf üretilmiş kumun işlenmesi) → 2 adet 2YKZ3070 titreşimli elek (üretilen kum sınıflandırma; nitelikli ürünler bitmiş ürün stokuna gider; uygun olmayan ürünler yeniden işleme için kapalı devre olarak ZSJ1218'e geri gönderilir).

Kireçtaşı Kumu ve Agrega Üretim Hattı EPC Hizmetleri

Beş ürünlü ortak üretim sürecinin hammadde testi ve özelleştirilmiş tasarımı; komple ekipman imalatı (ZGC1550 + PCZ1615 + PC1220 + ZSJ1218 + 11 adet 2YKZ3070 + bantlı konveyörler + elektrik kontrol sistemi); çok aşamalı tarama sisteminin düzeni ve tüm kapalı devre boruların tasarımı; tüm hattın kurulumu, devreye alınması ve entegre deneme işletimi; operatör eğitimi ve aşınmaya dayanıklı parçaların temini.

Kireçtaşı Kumu ve Agrega Üretim Hattı Yurtdışı Projesi Örnek Olay İncelemeleri

Yangon Bölgesi, Myanmar'da 500 TPH Kireçtaşı Çok Dereceli Agrega ve Kum Ortak Üretim Projesi (Aralık 2023'te devreye alındı):

Müşteri, Yangon metropol bölgesi için önde gelen inşaat malzemeleri tedarikçisidir ve aynı anda beş ürün tedarik etmesi gerekiyordu: Beton karıştırma tesisleri için 1-3 agrega, otoyol yüzey katmanları için 1-2 agrega, belediye mühendisliği için ince kum, boru kazıkları için ince kum ve kuru karışım harç için üretilmiş kum. Şirketimiz PCZ1615 ağır çekiçli kırıcı + PC1220 şekillendirici kırıcı + ZSJ1218 çift rotorlu kum yapıcı + 11 set 2YKZ3070 eleme sistemi yapılandırarak tek bir üretim hattının beş ürün türünden aynı anda 500 TPH üretmesini sağladı. Üretim başladığından bu yana bu beş ürünün toplam günlük üretimi yaklaşık 7.500 mt'a ulaştı. Ürün değiştirme için sıfır bekleme süresi ve sıfır stok birikimi ile Yangon'un yapı malzemeleri pazarındaki pazar payımız, operasyon öncesi %18'den operasyon sonrası %32'ye yükseldi.

"Tek hat, beş ürün aynı anda çalışıyor; tam da ihtiyacımız olan şey bu. Artık bir ürünü stoklarken diğerinde eksiklik yok. Pazar payımız %18'den %32'ye çıktı çünkü her ürün müşterilerimiz için her zaman mevcut." — Genel Müdür, Yangon Construction Materials Co., Myanmar

Kireçtaşı Kumu ve Agrega Üretim Hattı SSS

S: Beş farklı ürünü aynı anda üretmek birbirlerinin çıktısını etkiler mi?

C: Hayır. Her işleme bölümü bağımsız bir kapalı devre sisteminde çalışır; üç ürün grubunun (1-3 kırma taş, 1-2 kırma taş/orta kum/ince kum ve üretilmiş kum) her birinin kendine özel kırma üniteleri ve eleme sistemleri vardır, bu nedenle malzeme akışları birbirine karışmaz. Malzeme, hammadde silosundan merkezi olarak beslenir ve sonraki işleme bölümleri bağımsız olarak çalışır; bir ürün grubundaki bakım diğerlerinin üretimini etkilemez. Kum ve Agrega Kombine Üretim Hattında Kireçtaşı Kırma.

S: 11 titreşimli eleğin bakımı ve yönetimi karmaşık mıdır?

C: 11 adet 2YKZ3070 elek, üç bağımsız eleme bölümüne dağıtılmıştır (2 tanesi kir çıkarma için, 5 tanesi agrega elemesi için, 2 tanesi kum üretimi için ve 2 adet yedek). Her bölüm aynı ekran modelini, sabit ekran ağı özelliklerini ve değiştirilebilir yedek parçaları kullanır. Bakım ve yönetim, yüksek derecede standardizasyon sağlayacak şekilde bölümlere göre organize edilmiştir; tek elek telinin değiştirilmesi sadece 2 saat sürmektedir. Beş Tür Kum ve Çakılın Ortak Üretimi Kum Yapımı ve Elenmesi.

S: Çift rotorlu kum makinesi ile geleneksel dikey şaftlı darbeli kırıcı arasındaki fark nedir?

C: ZSJ1218 çift rotorlu kum makinesi, malzeme üzerinde yüksek hızlı darbeli kırma işlemi gerçekleştirmek için ters yönde dönen iki rotor kullanır. Ortaya çıkan kum, doğal nehir kumuna daha yakın bir tane şekline (yuvarlak ve keskin kenarlar içermeyen), daha istikrarlı bir tonlamaya ve 2,3-3,0 arasında ayarlanabilir incelik modülü aralığına sahiptir; bu da onu özellikle kuru karışımlı harç ve yüksek mukavemetli betonda kullanıma uygun hale getirir. Orta Ölçekli Kireçtaşı İşleme Hattı Bir Kırıcı ve Üç Makine.

Tam 500 TPH'lik, beş ürün kategorisine sahip bir üretim hattı için teklif alın.
