7Mtpa Yüksek Kalsiyum Kireçtaşı Kırma Hattı Çeneli Çekiç Entegre Çözüm Akıllı Yeşil EPC Anahtar Teslimi

1. Projeye Genel Bakış

Zhongyu Dingli 7Mt/a Yüksek Kalsiyum Kireçtaşı Kırma Üretim Hattı - Ultra Büyük Ölçekli Agrega Çıkışı için EPC Anahtar Teslimi

Yıllık 7 milyon ton kapasiteli bu kum ve çakıl işleme hattı, toplam 230 milyon RMB yatırımla Zhongyu Dingli tarafından teslim edilen tam bir EPC anahtar teslimi projesidir. İnşaat, çimento ve kimya endüstrilerinde yaygın olarak kullanılan bir malzeme olan yüksek kalsiyumlu kireçtaşı için özel olarak tasarlanan hat, Çeneli Kırıcı ve Çekiçli Kırıcıyı entegre, kompakt bir düzende birleştirerek saatte 1.500-1.900 TPH üretim ve yıllık 7 milyon ton çok özellikli agrega üretimi elde ediyor.

Proje Ölçeği

• Yıllık Üretim: 7Mt/a (yılda 7 milyon ton)
• Saatlik Çıkış: 1.500–1.900 TPH
• Toplam Yatırım: 230 milyon RMB
• İşleme Malzemesi: Yüksek Kalsiyumlu Kireçtaşı
• Nihai Ürünler: Çeşitli özelliklerde kum ve çakıl agregaları

Uygulama Senaryosu Yüksek kalsiyumlu kireçtaşı ocakları, ultra büyük agrega tesisleri, çimento hammaddesi tedarik merkezleri ve kimyasal dereceli kalsiyum tozu üretimi; burada devasa sürekli üretim, ürün çeşitliliği ve sıkı çevre uyumluluğu aynı anda gereklidir.

Temel Sorun Noktaları Çözüldü

Çözümün Öne Çıkan Noktaları

• Çeneli Kırıcı + Çekiçli Kırıcı entegre şeması — kompakt yapıda ikili kırma
• Eksiksiz akıllı kontrol sistemi: Tedarikten bulut izlemeye kadar 6 alt sistem
• Tamamen yeşil çalışma: kapalı atölyeler, toz giderme, atomize sprinkler, gürültü azaltma
• Toplam 230 milyon RMB EPC yatırımı — tasarımdan devreye almaya kadar tek kaynaktan sorumluluk

2. Süreç Akışı

Kapalı Döngü Çok Özellikli Eleme ile Çeneli Çekiçli Entegre Kırma

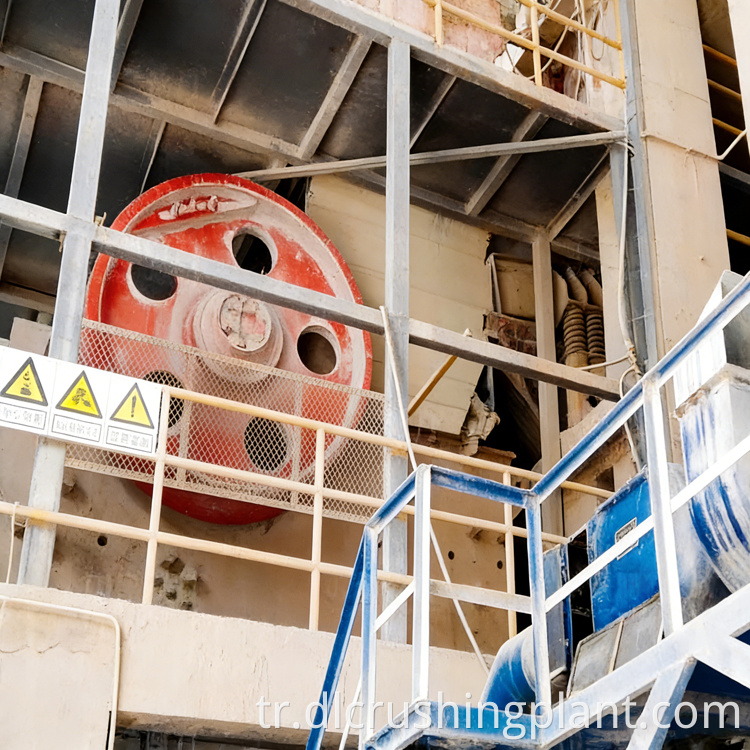

Ham yüksek kalsiyumlu kireç taşı, birincil kaba redüksiyon için Çeneli Kırıcıya beslenir, ardından tek geçişte ikincil ince kırma ve şekillendirme için Çekiçli Kırıcıya yönlendirilir. Entegre Çeneli Çekiç tasarımı, gereksiz ara kırma aşamalarını ortadan kaldırarak rasyonel düzene sahip kompakt bir üretim hattı üretir. Ezilmiş malzeme, çeşitli kum ve çakıl agrega spesifikasyonlarına göre hassas bir şekilde sınıflandırılması için çok katlı Titreşimli Eleklere girer. Niteliksiz büyük boyutlu malzeme, yeniden işlenmek üzere otomatik olarak Çekiçli Kırıcıya geri gönderilir ve böylece sıfır atık ve istikrarlı 1.500-1.900 TPH çıktı sağlayan kapalı devre bir devre oluşturulur.

3. EPC Hizmet İçeriği

230 Milyon RMB Anahtar Teslimi EPC - Plandan Tam Operasyona

① Çözüm Tasarımı

• Hammadde kimyasal analizi (CaCO₃ içeriği, sertlik, safsızlık profili)
• Yüksek kalsiyumlu kireçtaşı özellikleri için Jaw-Hammer entegre proses optimizasyonu
• Rasyonel ekipman konumlandırmasıyla kompakt tesis yerleşim tasarımı
• Kapalı atölye ve toz giderme sistemleri için çevresel uyumluluk planı

② Ekipman İmalatı

• Çekirdek paket: Çeneli Kırıcı, Çekiçli Kırıcı, Titreşimli Elekler, Besleyiciler, Konveyör Sistemleri
• Akıllı kontrol sistemi paketi: Satın Alma & Satış Yönetim Sistemi, Otomatik Yükleme Sistemi, Otomatik Malzeme Kabul Sistemi, Madencilik Üretim Yönetim Sistemi, Bulut İzleme Sistemi, Alçak Gerilim Dağıtım Sistemi
• Tam kapalı atölye inşaat malzemeleri ve toz giderme ekipmanları
• Fabrika kabul testleri ile ISO sertifikalı üretim

③ Kurulum ve Devreye Alma

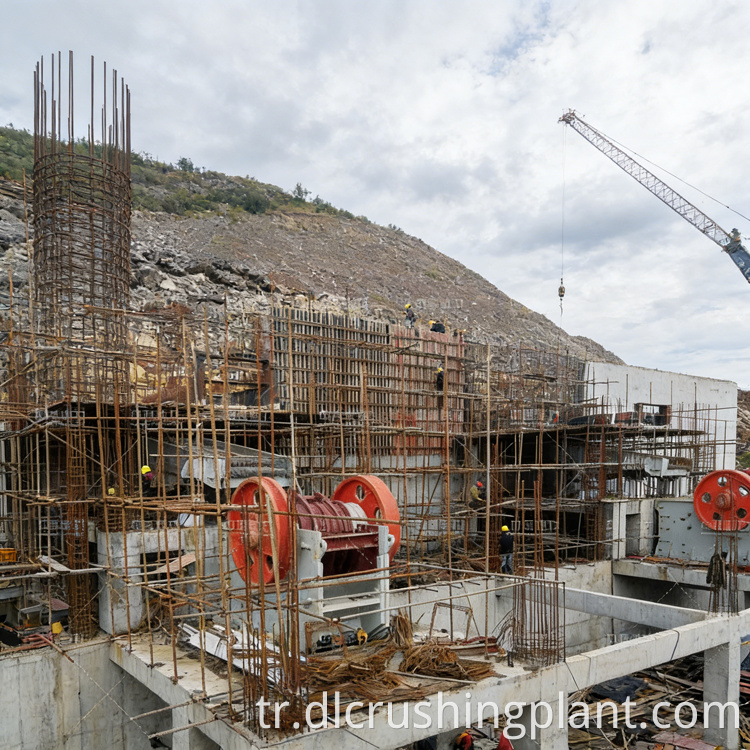

• İnşaat işleri, ekipman, elektrik ve akıllı sistemler dahil komple tesis kurulumu
• Kapalı atölye inşaatı ve çevre sistemi kurulumu
• Bulut izleme platformu dağıtımı ve sistem entegrasyon testi
• Ham kireç taşıyla tam kapsamlı deneme çalışması; 7Mt/yıl performans garantisi
• Kapsamlı operatör ve yönetim ekibi eğitimi

④ İşletme ve Bakım Desteği

• Gerçek zamanlı üretim gözetimi için bulut tabanlı uzaktan izleme
• Akıllı sistem yazılımı güncellemeleri ve bakımı
• Yedek parça temini ve yıllık bakım sözleşmeleri
• Mega ölçekli operasyonlar için uzun vadeli İşletme ve Bakım hizmeti mevcuttur

4. Proje Vakaları ve Verileri

Gerçek Dünya Performansı — 7 Mt/a Yüksek Kalsiyumlu Kireçtaşı EPC Projesi

Proje: 7Mt/a Yüksek Kalsiyumlu Kireçtaşı Kum ve Çakıl İşleme Hattı Teslimat Modeli: Zhongyu Dingli tarafından tam EPC anahtar teslimi Toplam Yatırım: 230 milyon RMB Yapılandırma: Çeneli Kırıcı + Çekiçli Kırıcı entegre şeması

Üretim Verileri (Devreye Alma Sonrası)

Proje Özellikleri

• Akıllılaştırma: Veri odaklı, müdahalesiz üretim yönetimine olanak tanıyan 6 entegre akıllı alt sistemle (Satınalma ve Satış Yönetimi, Otomatik Yükleme, Otomatik Malzeme Alma, Madencilik Üretim Yönetimi, Bulut İzleme ve Alçak Gerilim Dağıtımı) tam donanımlıdır.

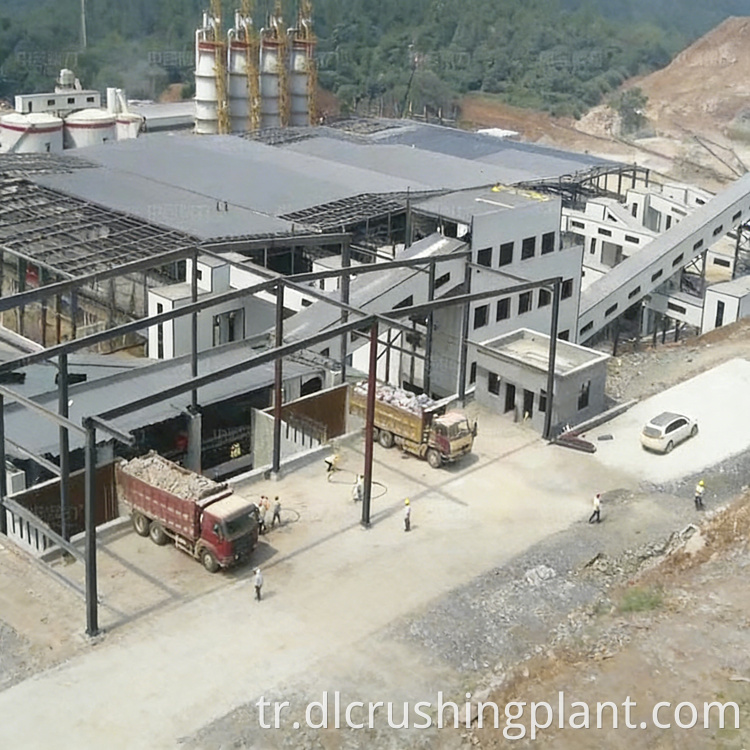

• Yeşil Operasyon: Kapalı atölyeler, toz giderme ekipmanı, püskürtmeli yağmurlama sistemleri ve ses yalıtım önlemleri, ultra büyük ölçekli kireçtaşı operasyonları için çevre koruma gereksinimlerini tam olarak karşılar.

Müşteri Geri Bildirimi

"Zhongyu Dingli, inşaat tasarımından bulut sistemi kurulumuna kadar tüm hattı tek bir sözleşme kapsamında teslim etti. Akıllı yönetim sistemi operasyonumuzu dönüştürdü: gerçek zamanlı üretim verileri, otomatik yükleme ve ilk günden itibaren sıfır çevresel uyumluluk sorunu." — Genel Müdür, Yüksek Kalsiyumlu Kireçtaşı Agrega Grubu

5. SSS

S1: Çene Çekiç entegre tasarımını, yüksek kalsiyumlu kireçtaşı için geleneksel çok aşamalı kırmaya göre daha verimli kılan şey nedir?

Yüksek kalsiyumlu kireçtaşı nispeten yumuşaktır (Mohs 3-4) ve kırılması kolaydır. Geleneksel hatlar genellikle 3-4 ayrı kırma aşaması kullanır, bu da ekipman sayısını, zemin alanını ve CAPEX'i artırır. Çeneli Çekiç entegre planımız, birincil kaba redüksiyon için Çeneli Kırıcıyı ve eşzamanlı ince kırma ve şekillendirme için Çekiçli Kırıcıyı kullanır; tek bir kompakt hatta eşdeğer veya daha iyi çıktı kalitesi elde eder. Bu, ekipman yatırımını azaltır, üretim hattını yaklaşık bir kırma aşaması kadar kısaltır ve günlük işletme ve bakımı basitleştirir.

S2: Akıllı kontrol sistemi bu ölçekteki operasyonları nasıl iyileştiriyor?

7Mt/a ölçekte manuel yönetim pratik olmaz. 6 akıllı alt sistem tüm operasyonel zinciri kapsar: Madencilik Üretim Yönetimi kırıcı çıkışını ve elek ayarlarını planlar; Otomatik Yükleme, kamyonun sevkiyatını ve tartımını manuel müdahaleye gerek kalmadan kontrol eder; Otomatik Malzeme Alma, gelen ham maddeyi takip eder; Satınalma ve Satış Yönetimi, üretim verilerini ticari işlemlere bağlar; Cloud Monitoring, herhangi bir yerden gerçek zamanlı ekipman sağlığı ve üretim ölçümleri sağlar; ve Alçak Gerilim Dağıtımı hat boyunca enerji tahsisini optimize eder. Bu sistemler birlikte yönetim emeğini %50'nin üzerinde azaltır ve üretim ile iş operasyonları arasındaki veri boşluklarını ortadan kaldırır.

S3: Hat, ultra büyük ölçekli kireçtaşı operasyonlarına yönelik çevresel gereksinimleri nasıl karşılıyor?

Üretim hattının tamamı tamamen kapalı atölyelerde çalışarak toz ve gürültünün tesis sınırlarından kaçmasını önler. İçeride darbeli toz toplayıcılar ve püskürtmeli yağmurlama sistemleri 15 mg/m³'ün altında toz emisyonu sağlar. Ses yalıtımı önlemleri atölye çevresindeki gürültüyü ≤65dB'ye düşürür. Tüm sistemler, madencilik faaliyetlerine yönelik Çin ulusal çevre standartlarını karşılayacak veya aşacak şekilde tasarlanmıştır ve konfigürasyon, diğer bölgelerdeki projeler için uluslararası standartlara (AB, ASEAN vb.) uyacak şekilde uyarlanabilir.
