Uygulanabilir Endüstri: Enerji ve Madencilik, İnşaat işleri
Video Fabrikası Denetimi: Sağlanan
Mekanik Test Raporu: Sağlanan
Temel Bileşen Garanti Süresi: 1.5 yıl
Temel Bileşenler: Motor, Rulman, Motor
Garanti Süresi: 1.5 yıl
Temel Satış Noktası: Çok işlevli
Tedarik Yeteneği ve Ek Bilgiler
Ulaşım: Ocean
Menşe yeri: Çin
Sertifika: ISO9001/ISO14001/ISO45001/CE
Liman: qingdao
Ödeme şekli: T/T,D/P,L/C
Incoterm: FOB,CFR,CIF,EXW,FAS,FCA
Paketleme ve Teslimat
Satış Birimleri:
Set/Sets

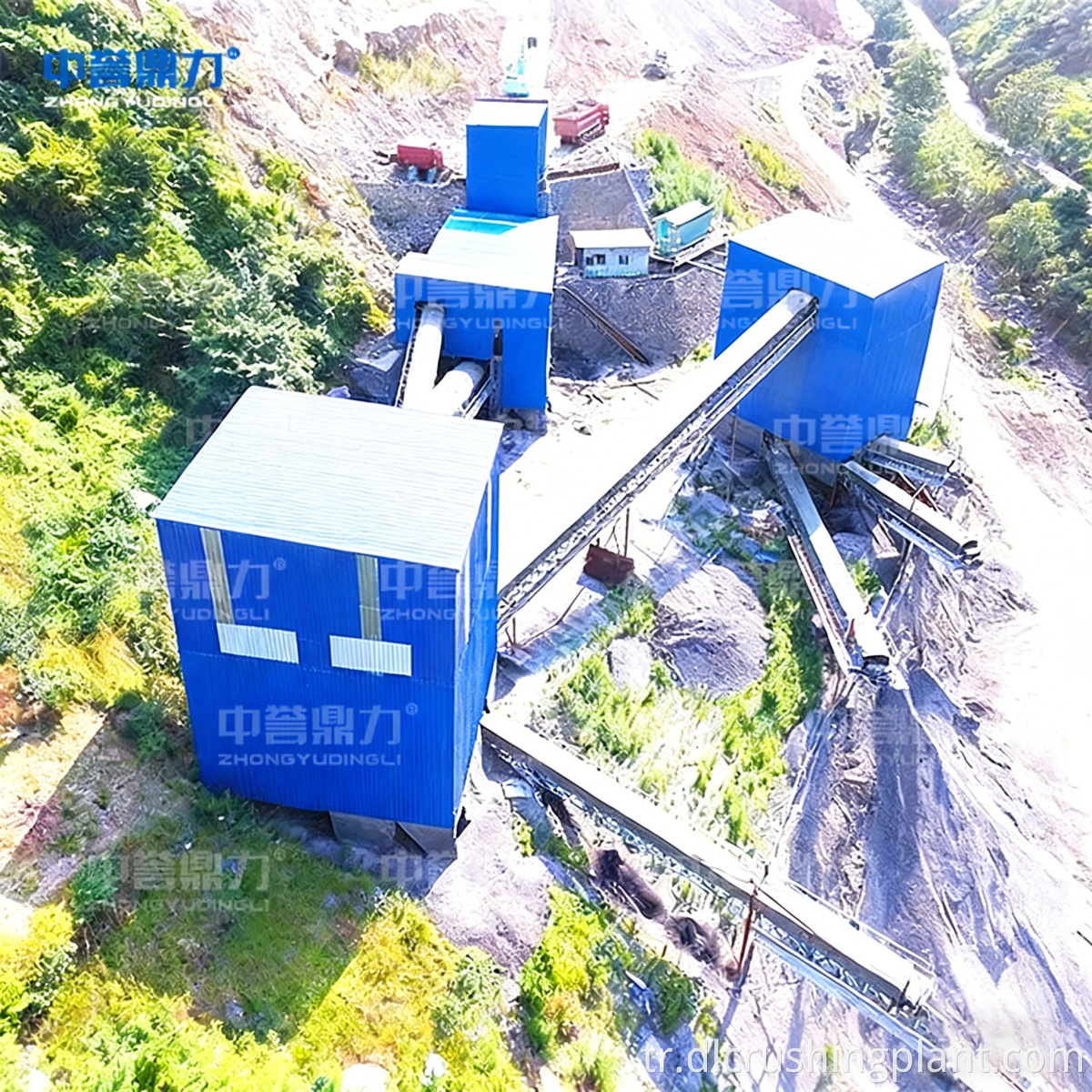

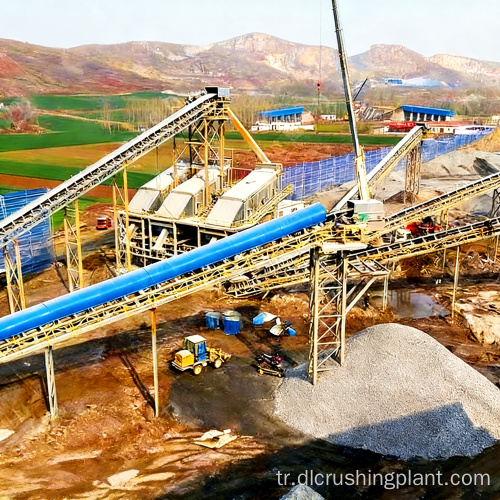

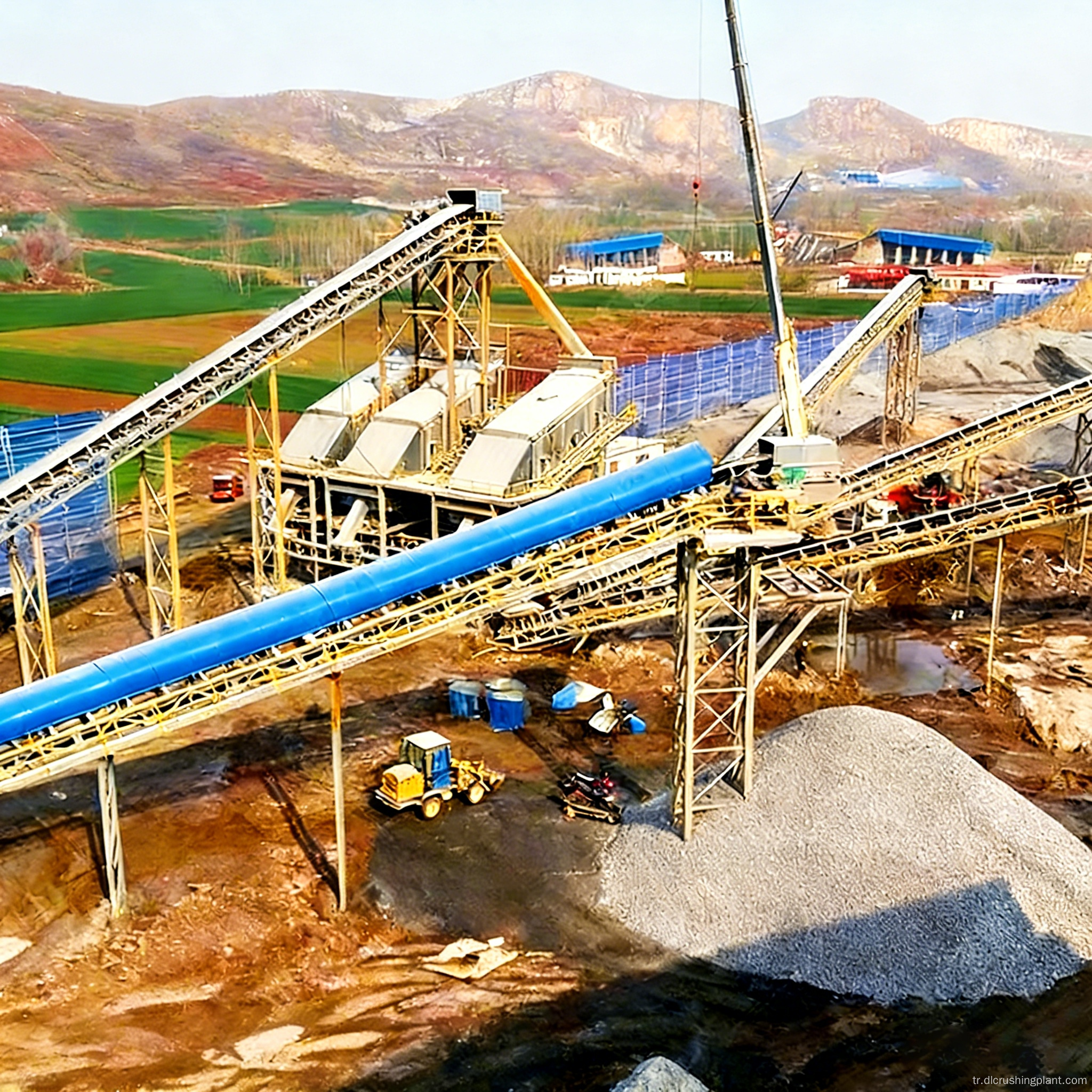

Yüksek Kaliteli Nehir Çakıl Tabanlı Üretilmiş Kum için Anahtar Teslim Proje
Çakıl Kırma Hattı Projesine Genel Bakış
Bu üretim hattı, Zhongyu Dingli tarafından özellikle yüksek sertlikteki nehir çakıl taşları (Mohs ölçeğine göre yaklaşık 7) için özel olarak tasarlandı. Saatte 50-800 metrik ton üretim kapasitesine sahip esnek bir konfigürasyona sahiptir ve makinenin tamamı 1,5 yıl garantilidir. Sistem, çeneli kırıcı birincil kırmayı, konik kırıcı ikincil kırmayı, darbeli tip kum yapımını, dört aşamalı sınıflandırmayı ve kepçeli kum yıkamayı birleştirerek, bitmiş üründe tekdüze kübik parçacık şekli ve derecelendirme ile %86 kum verimi elde eder.
Bitmiş ürünler arasında kaba kum (0,5 mm), orta kum (0,35–0,5 mm), ince kum (0,25–0,35 mm) ve ekstra ince kum (≤0,25 mm) bulunur. İnşaatlarda, otoyollarda, köprülerde ve su arıtma tesislerinde filtre ortamı olarak tamamen doğal nehir kumunun yerine kullanılır.
Temel Zorluklar: Nehir çakıllarının yüksek aşındırıcılığı, geleneksel darbeli kırıcılardaki çekiç plakalarının hızla aşınmasına neden olur; endüstri çapında kum verimi tipik olarak yalnızca %50 ile %65 arasında değişmektedir, bu da etkisiz yeniden sirkülasyon nedeniyle yüksek enerji tüketimine yol açmaktadır; ve düzensiz derecelendirme, üst düzey mühendislik projelerinin taleplerini karşılamayı zorlaştırıyor.
Çözümün Öne Çıkan Noktaları: Darbeli kırıcıların yerini konik kırıcılarla yapılan katman kırma, astar ömrünü %65 oranında uzatır; Darbeli kum yapıcının “taş üstüne taş” prensibi %86 kum verimi sağlar; dört aşamalı hassas sınıflandırma aynı anda kaba, orta, ince ve ekstra ince kum üretir; kepçe çarklı kum yıkayıcı, <%1 oranında çamur içeriği sağlar; ve tüm süreç PLC aracılığıyla otomatikleştirilmektedir.
Çakıl Kırma Hattı Proses Akışı
Çeneli Kırıcı Birincil Kırma: Nehir çakılları titreşimli bir besleyici aracılığıyla çeneli kırıcıya beslenir ve 150 mm'nin altına kadar kaba olarak kırılır.
Konik Kırıcı İnce Kırma (Kapalı Devre): Malzeme, laminer ince kırma için konik kırıcıya girer; Eleme sonrasında nitelikli malzeme kumlama bölümüne ilerlerken, niteliksiz malzeme ise yeniden kırma işlemine tabi tutulur.
Darbeli Kum Yapımı: Darbeli kum makinesi, %86 kum verimiyle kübik şekilli üretilmiş kum üretmek için "taş üstüne taş" kırma mekanizması kullanır.
Dört Aşamalı Sınıflandırma: Dairesel bir titreşimli elek, malzemeyi kaba kum, orta kum, ince kum ve ekstra ince kum olmak üzere dört sınıfa ayırarak eşit bir derecelendirme sağlar.
Kum Yıkama, Depolama ve Taşıma: Bir kepçeli çarklı kum yıkayıcı, alüvyonu gidererek çamur içeriğini %1'in altına düşürür; kum, torbalı toz toplama sistemiyle kapalı bir sistemle depolama silolarına taşınır.
Çakıl Kırma Hattı EPC Hizmet Kapsamı
Çözüm Tasarımı: Malzeme testine ve hedef derecelendirmeye dayalı özelleştirilmiş konfigürasyonlar; 3D düzen, derecelendirme simülasyonu ve yatırım tahminleri sağlar.
Ekipman İmalatı: Çeneli kırıcılar, konik kırıcılar, kum yapma makineleri, titreşimli elekler ve kum yıkayıcılar bağımsız olarak araştırılır, geliştirilir ve üretilir. Her ünite sevkıyattan önce ayrı testlere tabi tutulur ve 1,5 yıl garantiyle sunulur.
Kurulum ve Devreye Alma: Konik kırıcı boşaltma açıklığının ve elek ağ boyutunun ince ayarına odaklanarak temel çalışması, kurulum ve entegre devreye alma için yerinde rehberlik. Kabul testleri 72 saat boyunca tam yükte gerçekleştirilir.
İşletme ve Bakım Yönetimi: Düzenli denetimler; gömleklerin ve atıcıların planlı değiştirilmesi; uzaktan arıza teşhisi; OEE > %85.
Çakıl Kırma Hattı Projesi Örnek Olay İncelemeleri
Suudi Arabistan'ın Riyad kentindeki Nehir Çakıllarından Üretilen Premium Kum için EPC Projesi. Müşteri, NEOM Yeni Şehir ve Riyad Metro projelerinde yer alan büyük bir Suudi inşaat yüklenicisidir. Suudi Arabistan'da doğal nehir kumunun çıkarılmasının kapsamlı bir şekilde yasaklanması nedeniyle, yüksek kaliteli üretilmiş kumda büyük bir kıtlık yaşanıyor.
Zhongyu Dingli, 1 çeneli kırıcı, 2 konik kırıcı, 3 kum yapıcı, 5 titreşimli elek, 3 kum yıkama ünitesi ve PLC tabanlı IoT sistemi ile donatılmış saatte 500 metrik ton üretim hattını teslim etti.
Operasyonel veriler: Ortalama aylık üretim 120.000 mt olup, kum verim oranı %86-%88'dir. İğne ve pul şeklindeki parçacıklar <%6, kil içeriği <%0,5, ASTM C33 ve AASHTO standartlarını karşılıyor. Konik kırıcı gömleklerinin hizmet ömrü, darbeli kırıcı çözümüne göre yaklaşık %65 daha uzundur ve metrik ton kum başına elektrik tüketimi yaklaşık %18 oranında azalır. Bitmiş ürün artık NEOM'un yeni şehrine istikrarlı bir şekilde tedarik ediliyor.
Müşteri Geribildirimleri: "Darbeli kırıcının konik kırıcıyla değiştirilmesi aşınma maliyetlerini önemli ölçüde azalttı. %86 kum verimi geri ödeme süresini kısalttı ve dört aşamalı sınıflandırma sistemi birden fazla müşteriye aynı anda tedarik yapılmasına olanak sağlıyor. 1,5 yıl garantiye güveniyoruz ve sistem iki yıl boyunca sorunsuz bir şekilde çalışıyor."
Çakıl Kırma Hattı SSS
S1: Nehir çakıllarının işlenmesi için konik kırıcı ile darbeli kırıcı arasında nasıl seçim yapılmalıdır?
C: Yüksek sertlikteki nehir çakılları için konik kırıcı tercih edilen seçimdir; Lamine kırma prensibi, arnavut kaldırımı konik kırıcı kum tesisi ile astar ömrünü %60'ın üzerinde uzatır. Daha iyi bir parçacık şekli gerekiyorsa, ikincil şekillendirme için darbeli kırıcı eklenebilir.
S2: %86 kum verimi oranı sabit mi?
C: Konik kırıcı ince kırma ve VSI "taştan taşa" kırmanın kombinasyonu stabilite sağlar; Suudi projesi, art arda üç ay boyunca ortalama %86,5 elde etti; otomatik inşaat agrega çözümü istikrar ve güvenilirlik gösterdi.
S3: Dört derecelendirme boyutu aralığı ayarlanabilir mi?
C: Elek ağını değiştirmek, parçacık boyutu kesme noktalarını ve çıktı oranlarını ayarlamanıza olanak tanır; tek bir değiştirme yaklaşık 2-3 saat sürer.
S4: 1,5 yıllık garanti neleri kapsar?
C: Üretim kusurlarını kapsar ancak normal aşınmaya maruz kalan parçaları (astarlar, atıcılar ve elek ağı gibi) hariç tutar. Aşınma parçaları için öncelikli tedarik ve ayrıcalıklı fiyatlandırma mevcuttur.
S5: Bu, su arıtma filtre ortamı üretmek için uygun mudur?
C: Son derece uygundur. Küreme çarkı yıkamayla birleştirilmiş dört aşamalı hassas sınıflandırma, dar bir parçacık boyutu dağılımı ve <%0,5 yapay kum üretim hattı çamur içeriği sağlar. Filipinler'de zaten başarılı teslimat vakaları var.
