Granit Üretilmiş Kum Üretim Hattı 2M TPA Sert Kaya Çözümü Kapalı Döngü EPC Anahtar Teslimi

1. Projeye Genel Bakış

Zhongyu Dingli 2M TPA Granit Üretilmiş Kum Üretim Hattı - Profesyonel Sert Kaya Kumu İşleme

Yılda 2 milyon ton granitten üretilen bu kum hattı, yüksek verimli sert kaya kumu işleme için tam entegre bir çözümdür ve bilimsel olarak yapılandırılmış bir Cone-VSI kapalı devre kırma devresi aracılığıyla istikrarlı büyük ölçekli çıktı sağlar. Granitin aşırı sertliği (Mohs 6-7) özel ekipman ve süreç tasarımı gerektirir; bu seri, sert kaya kumu yapımının temel zorluklarını ele alır: hızlı aşınma, zayıf parçacık şekli, yüksek enerji tüketimi ve dengesiz ince kum derecelendirmesi.

Proje Ölçeği

• Yıllık Üretim: 2M TPA (yılda 2 milyon ton)
• İşleme Malzemesi: Granit (ham parçacık boyutu 8–10 cm)
• Nihai Ürünler: İnce Kum 0,7–1,5 mm, İnce Kum 1,6–2,2 mm
• Bitmiş Kum Nemi: %5–7 (yıkama ve susuzlaştırmadan sonra)
• Toplam Yatırım: 109 milyon yuan (çevre yatırımı: 1,2 milyon yuan)

Uygulama Senaryosu Granit ocakları, ticari olarak üretilmiş kum tesisleri ve yüksek mukavemetli beton ve harç üretimi için hassas derecelendirme özelliklerini karşılayan sert kaya ince kumunun gerekli olduğu büyük altyapı projeleri (otoyollar, köprüler, yüksek binalar).

Temel Sorun Noktaları Çözüldü

Çözümün Öne Çıkan Noktaları

• Konik Kırıcı → VSI Kırıcı kapalı çevrimi: birincil sert kaya redüksiyonu + hassas şekillendirme
• DL3YKZ3070 Çift özellikli ince kum tesviyesi için Titreşimli Elek (0,7–1,5 mm ve 1,6–2,2 mm)
• Tam yıkama + susuzlaştırma devresi, bitmiş kumun nemi %5–7'de kontrol edilir
• Yeşil uyumluluğa yönelik çevresel yatırım 1,2 milyon yuan
• Sahada esnek işleme için opsiyonel Mobil Kırıcı

2. Süreç Akışı

Granit Koni-VSI Yıkama ve Susuzlaştırma ile Kapalı Döngü Kırma

Ham granit (8–10 cm), birincil kırma için Titreşimli Besleyici aracılığıyla Konik Kırıcıya beslenir ve parçacık boyutu ≤5 cm'ye düşürülür. Malzeme daha sonra ikincil kırma ve şekillendirme için Dikey Şaftlı Darbeli Kırıcıya (VSI) girer. Kırılan kum, DL3YKZ3070 Titreşimli Elek ile sınıflandırılır; nitelikli ince kum (0,7–1,5 mm ve 1,6–2,2 mm), Kum Yıkama ve Susuzlaştırma işlemine ilerlerken, niteliksiz malzeme yeniden kırmak üzere Konik Kırıcıya geri iletilir. Yıkandıktan ve susuzlaştırıldıktan sonra nem içeriği %5-7 olan bitmiş kum, konveyör bantlarla bitmiş ürün stok sahasına taşınır; bu da tamamen kapalı döngü, sıfır atıklı bir üretim devresi oluşturur.

3. EPC Hizmet İçeriği

109 Milyon Yuan Anahtar Teslimi EPC - Tasarımdan Tam Üretime

① Çözüm Tasarımı

• Granit sertlik testi ve hammadde derecelendirme analizi
• Sert kaya özellikleri için Cone-VSI kapalı döngü proses optimizasyonu
• İnce kum çift özellikli tarama tasarımı (0,7–1,5 mm ve 1,6–2,2 mm)
• 1,2 milyon yuan yeşil yatırım planıyla çevresel uyumluluk planı

② Ekipman İmalatı

• Çekirdek paket: Konik Kırıcı, VSI Kum Yapıcı, DL3YKZ3070 Titreşimli Elek, Titreşimli Besleyici, Kum Yıkayıcı, Susuzlaştırma Eleği, Konveyör Sistemi
• İsteğe bağlı modül: Sahada esnek işleme için Mobil Kırıcı (paletli/lastik)
• Çevresel ekipmanlar: toz toplayıcılar, kapalı atölye yapıları, su sirkülasyon sistemi
• Fabrika kabul testleri ile ISO sertifikalı üretim

③ Kurulum ve Devreye Alma

• Komple tesis kurulumu: inşaat işleri, ekipman, elektrik ve çevre sistemleri
• Kapalı devre devre kalibrasyonu ve tarama hassasiyeti ayarı
• Ham granit ile deneme çalışması; 2M TPA'da performans garantisi
• Kırma, eleme, yıkama ve susuzlaştırma operasyonlarını kapsayan operatör eğitimi (5-7 gün)

④ İşletme ve Bakım Desteği

• Konik Kırıcı ve VSI aşınma parçaları tedariği (granit için yüksek kromlu alaşımlı bileşenler)
• Kum yıkama ve susuzlaştırma sistemi bakımı
• Yıllık bakım sözleşmeleri ve yerinde yedek parça deposu
• Sürekli 2M TPA operasyonları için uzun vadeli İşletme ve Bakım hizmeti

4. Proje Vakaları ve Verileri

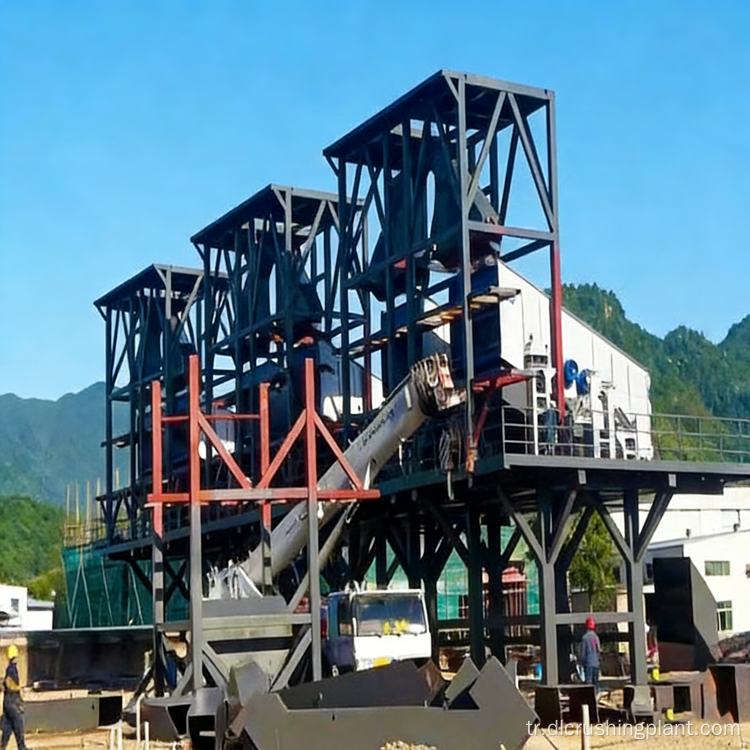

Gerçek Dünya Performansı — 2M TPA Granit Üretimli Kum Tesisi

Proje: 2M TPA Granit Üretimli Kum Üretim Hattı Toplam Yatırım: 109 milyon yuan (çevresel: 1,2 milyon yuan) Konfigürasyon: Konik Kırıcı + VSI Kum Yapıcı + DL3YKZ3070 Elek + Yıkama ve Susuzlaştırma Devresi

Üretim Verileri (Devreye Alma Sonrası)

Proje Özelliği Üretim hattında 8–10 cm granit hammaddesi hassas kontrollü iki kademeli kırma devresi ile işlenmektedir. Konik Kırıcı girdiyi ≤5 cm'ye düşürür ve VSI Kırıcı kontrollü darbe hızıyla ikincil şekillendirme gerçekleştirir. DL3YKZ3070 Titreşimli Elek, çift spesifikasyonlu ince kumu yüksek hassasiyetle ayırır ve kapalı devre dönüş devresi, her ton granitin spesifikasyona göre işlenmesini sağlar; böylece 2M TPA ölçeğinde sıfır atık ve tutarlı ürün kalitesi elde edilir.

5. SSS

S1: Neden granitte Çeneli Kırıcı yerine birincil kırma için Konik Kırıcı kullanmalısınız? Granitin sertliği (Mohs 6-7), aşırı ince oluşumu ve ekipman aşınmasını önlemek için kontrollü, lamine kırma gerektirir. Konik Kırıcı, parçacıklar arası sıkıştırmalı kırma sağlar - granit parçaları metal yüzeylere karşı değil basınç altında birbirini ezer - bu da sert kaya üzerindeki Çeneli Kırıcılara kıyasla aşınma parçası tüketimini %40 azaltır ve aşağı yöndeki VSI şekillendirme aşaması için daha düzgün ara parçacık boyutu (≤5 cm) üretir.

S2: Bu seri, hassas çift özellikli ince kum derecelendirmesini (0,7–1,5 mm ve 1,6–2,2 mm) nasıl sağlıyor? DL3YKZ3070 Titreşimli Elek, iki hedef ince kum spesifikasyonu için kalibre edilmiş gözenek boyutlarıyla özel olarak yapılandırılmış 3 katlı hassas bir eleme ünitesidir. VSI şekillendirmesinden sonra malzeme, üst katın 1,6–2,2 mm'lik kısmı çıkardığı ve alt katın 0,7–1,5 mm'lik kısmı yakaladığı eleğe girer. Her iki aralığın dışında kalan malzeme, yeniden kırma için konveyör aracılığıyla otomatik olarak Konik Kırıcıya geri gönderilir; böylece her çıktı tonunun, yüksek dayanımlı beton ve endüstriyel harç uygulamaları için gereken spesifikasyonları tam olarak karşılaması sağlanır.

S3: Çevresel yatırım nedir ve yeşil uyumluluğu nasıl sağlar? Proje, özellikle çevre koruma altyapısına 1,2 milyon yuan ayırıyor. Bu, tüm kırma ve eleme ekipmanlarındaki darbeli toz toplayıcıları, tüm üretim hattını kapsayan kapalı bir atölye yapısını, kum yıkama için ≥%90 yeniden kullanım oranına sahip bir su sirkülasyon sistemini ve malzeme transfer noktalarında tozun bastırılması için atomize sprinkler sistemlerini kapsar. Bu önlemler birlikte, ulusal standart limitlerin altında toz emisyonu ve atık suyun sıfır deşarjını sağlayarak uzun vadeli işletme izinlerine tam uyum sağlar.
