4M TPA Dolomit ve Kalsit Kum Üretim Hattı Akıllı İnsansız Madencilik Çözümü Çok Özellikli Agrega ve EPC Anahtar Teslimi

1. Projeye Genel Bakış

Zhongyu Dingli 4M TPA Dolomit Kum ve Çakıl Üretim Hattı - Birinci Sınıf Çok Özellikli Agrega için Akıllı İnsansız Madencilik

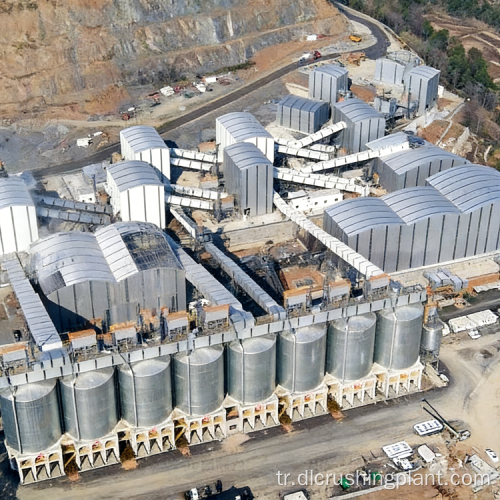

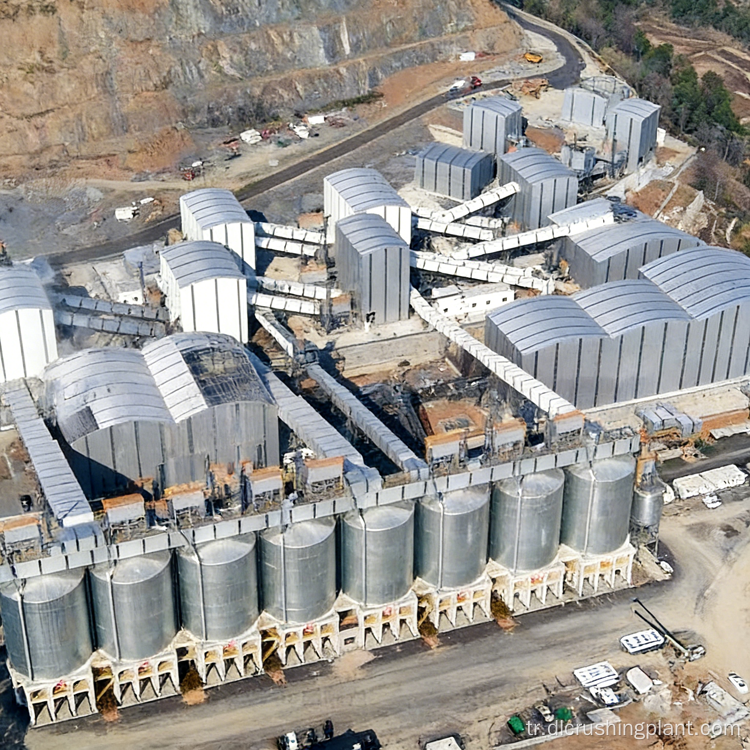

Jiangxi Eyaleti, Jiujiang Şehrinde bulunan, yılda 4 milyon ton kapasiteli bu dolomit ve kalsit işleme hattı, Zhongyu Dingli tarafından gerçekleştirilen amiral gemisi akıllı EPC projesidir. Tamamen insansız akıllı madencilik üretim sistemiyle donatılan hat, hem rafine edilmiş hem de genel malzeme sınıflarını kapsayan 10 ürün spesifikasyonunda, 3,2 milyon ton işlenmiş taş ve 800.000 ton işlenmiş kumdan oluşan, yıllık 4 milyon TPA'lık tasarlanmış bir üretime ulaşıyor.

Proje Ölçeği

• Yıllık Üretim: 4M TPA (3,2M TPA ile üretilmiş taş + 800.000 TPA ile üretilmiş kum)
• İşleme Malzemeleri: Dolomit, Kalsit
• Proje Yeri: Jiujiang Şehri, Jiangxi Eyaleti, Çin
• Çekirdek Ekipman: DLEV160 Çeneli Kırıcı (birincil) + DLHCS1520 Darbeli Kırıcı (ikincil) + Şekillendirme Kırıcı

Tam Ürün Yelpazesi

Rafine Malzemeler (7 özellik): 0-3 mm, 3-5 mm, 5-10 mm, 10-15 mm, 15-20 mm, 20-25 mm, 25-31,5 mm

Genel Malzemeler (3 özellik): 0-5 mm, 5-10 mm, 10-15 mm

Uygulama Senaryosu

Orta Çin'deki büyük dolomit ve kalsit ocakları, birinci sınıf agrega tedarik üsleri ve bölgesel inşaat malzemesi işletmeleri; burada yüksek özellikli çok dereceli agrega üretimi, toprak taşıyan ham madde işleme, akıllı insansız operasyon ve tam çevre uyumluluğu aynı anda gereklidir.

Temel Sorun Noktaları Çözüldü

Hammadde, birincil kırmayı zorlaştıran karışık toprak içerir: Özel kir çıkarma ve eleme adımı, atık toprağı ana devreye girmeden önce 5 mm'nin altında izole ederek aşağı yöndeki ekipmanı korur.

Geniş ürün spesifikasyon aralığını (10 kalite) geleneksel hatlarla yönetmek zordur: Çok katmanlı hassas eleme ile birleştirilmiş üç aşamalı kırma (birincil çene, ikincil darbe, üçüncül şekillendirme), 10 spesifikasyonun tamamını temiz bir şekilde ayırır.

Emek yoğun büyük ölçekli operasyonlar güvenlik ve maliyet kaygılarını artırıyor: Tamamen akıllı insansız madencilik üretim sistemi, tüm hat boyunca manuel müdahaleyi azaltıyor.

4M TPA ölçeğinde toz, gürültü ve atık su için çevresel uyumluluk gereklilikleri: Kapalı atölyeler, düşük gürültülü ekipmanlar, ses yalıtım tasarımı ve atık su sedimantasyon yeniden kullanım sistemi, ulusal standartları tam olarak karşılamaktadır.

Çözümün Öne Çıkan Noktaları

• Akıllı insansız madencilik sistemi - büyük ölçekli dolomit işleme için sınıfında ilk otomasyon
• Tek bir sürekli akışta 10 ürün özelliği sunan üç aşamalı kırma ve şekillendirme devresi
• Karışık toprak ham beslemesinden ekipmanı ve ürün kalitesini koruyan özel kir çıkarma devresi
• Tam kapalı atölye çevre paketi: toz, gürültü, katı atık ve atık suların tamamı standartlara uygun olarak yönetilir

2. Süreç Akışı

Kir Temizleme, Şekillendirme ve Çok Özellikli Sınıflandırma ile Dolomit Üç Aşamalı Kırma

Ham dolomit cevheri ekskavatörlerle yükleniyor ve madencilik damperli kamyonlarıyla boşaltma platformuna taşınıyor. Malzeme, birincil kırma için titreşimli bir besleyici yoluyla DLEV160 Çeneli Kırıcıya beslenir - 50 mm'den küçük ince karışık toprak, özel bir kir çıkarma ve eleme işlemine tabi tutulur; 5 mm'nin altındaki atık toprak, kapalı bir depolama atölyesine yönlendirilirken, 5 mm'nin üzerindeki malzeme ana devreye yeniden katılır. Ezilmiş malzeme, ikincil kırma için bir tampon hunisi yoluyla DLHCS1520 Darbeli Kırıcıya girer ve ilk geçiş eleme aşamasından genel malzeme kaliteleri (10-15mm, 5-10mm, 0-5mm) üretilir. Aktarma hunisi malzemesi daha sonra hassas indirgeme için şekillendirme kırıcısına girer ve bunu birinci sınıf rafine malzeme sınıflarını (25-31,5 mm, 20-25 mm, 15-20 mm, 10-15 mm, 5-10 mm, 3-5 mm, 0-3 mm) ayıran ikincil eleme takip eder. Her aşamada büyük boyutlu iade malzemeleri otomatik olarak uygun kırıcıya geri dönüştürülür. Genel agregalar (0-5 mm) ve birinci sınıf ince taneler (0-3 mm, 3-5 mm) son adım olarak suyla yıkanır, yıkama atık suyu çökeltme yoluyla arıtılır ve kapalı devre bir sistemde yeniden kullanılır.

3. EPC Hizmet İçeriği

Tam EPC Anahtar Teslimi - Operasyonel Devir için Akıllı Madencilik Sistemi Entegrasyonu

Çözüm Tasarımı

• Hammadde karakterizasyonu: dolomit/kalsit sertliği, toprak içeriği ve derecelendirme analizi
• 10 spesifikasyonlu eş zamanlı çıktı için optimize edilmiş üç aşamalı kırma ve şekillendirme proses tasarımı
• Birincil ve ikincil kırma ekipmanlarını korumak için toprak temizleme devresi entegrasyonu
• Akıllı insansız sistem mimarisi tasarımı ve kontrol mantığı planlaması
• Tam çevresel uyumluluk planı (kapalı atölyeler, ses yalıtımı, atık suyun yeniden kullanımı)

Ekipman İmalatı

• Çekirdek kırma paketi: DLEV160 Çeneli Kırıcı, DLHCS1520 Darbeli Kırıcı, Şekillendirme Kırıcı
• Tarama ve sınıflandırma: 10 spesifikasyonlu ayırma için çok katmanlı hassas titreşimli elekler
• Besleme ve taşıma: titreşimli besleyiciler, tampon hazneleri, tamamen kapalı bantlı konveyörler
• Akıllı kontrol sistemi: insansız madencilik üretim sistemi, PLC kontrolleri, gerçek zamanlı izleme
• Çevresel paket: kapalı atölye yapıları, toz bastırma, düşük gürültülü ekipman, atık su çökeltme ünitesi
• Sevkiyat öncesi fabrika kabul testleri ile ISO sertifikalı üretim

Kurulum ve Devreye Alma

• İnşaat işleri ve kapalı atölye inşaatı
• Üç aşamalı kırma devresi hizalaması ve kapalı devre kalibrasyonu
• Kir giderme tarama devresi kurulumu ve bypass mantık testi
• Akıllı insansız sistem kurulumu, sensör entegrasyonu ve uzaktan izleme kurulumu
• Ham dolomit ile tam kapsamlı deneme çalışması, 10 ürün özelliğinin tamamında performans garantisi
• Operatör ve yönetim ekibi eğitimi (sahada 5-7 gün)

İşletme ve Bakım Desteği

• Akıllı sistem yazılımı güncellemeleri ve uzaktan teşhis desteği
• Çeneli, darbeli ve şekillendirme kırıcıları için aşınma parçası tedariği (yüksek manganezli ve alaşımlı çelik)
• Atıksu çökeltme sistemi bakımı
• Yıllık bakım sözleşmeleri ve yerinde yedek parça envanteri
• Sürekli 4M TPA operasyonları için uzun vadeli İşletme ve Bakım hizmeti mevcuttur

4. Proje Vakaları ve Verileri

Gerçek Dünya Performansı - 4M TPA Dolomit ve Kalsit Agrega Tesisi, Jiangxi Eyaleti

Proje: 4M TPA Dolomit Kum ve Çakıl Üretim Hattı - Jiujiang Şehri, Jiangxi Eyaleti Teslimat Modeli: Zhongyu Dingli tarafından tam EPC anahtar teslimi Yapılandırma: DLEV160 Çeneli Kırıcı + DLHCS1520 Darbeli Kırıcı + Şekillendirme Kırıcı + Akıllı İnsansız Madencilik Sistemi

Üretim Verileri (Devreye Alma Sonrası)

Yıllık Üretim (toplam) - Hedef: 4 Milyon TPA - Başarılan: 4,1 Milyon TPA 1. Yıl Üretilmiş Taş Üretimi - Hedef: 3,2 Milyon TPA - Başarılan: 3,25 Milyon TPA Üretilen Kum Üretimi - Hedef: 800.000 TPA - Başarılan: 820.000 TPA Teslim Edilen Ürün Özellikleri - Hedef: 10 kalite - Başarılan: Tümü Spesifikasyona uygun 10 derece Atık Su Deşarjı - Standart: sıfır doğrudan deşarj - Başarıldı: %100 sedimantasyon yeniden kullanımı Toz Emisyonu - Standart: kapalı atölye - Başarıldı: ulusal emisyon standardının altında

Proje Özellikleri

Akıllı insansız madencilik üretim sistemi, besleyici kontrolü ve kırıcı yük yönetiminden eleme anahtarlama ve stok sahası bant tahsisine kadar tüm önemli süreç düğümlerinde manuel çalışmayı ortadan kaldırarak güvenli, sürekli ve veri odaklı 4M TPA çalışmasına olanak tanır. Birincil kırma aşamasındaki özel kir çıkarma devresi projeye özel bir yeniliktir: karışık toprağı ana kırma devresine girmeden önce yakalayan hat, ikincil ve şekillendirme ekipmanlarını hızlı aşınmaya karşı korur ve 10 spesifikasyonun tamamında tutarlı ürün temizliği sağlar.

Müşteri Geri Bildirimi

"İnsansız kontrol sistemi bizim için karar verici faktördü. Uzak bir taş ocağı sahasını işletiyoruz ve günün her saati tam bir operasyon ekibine sahip olamıyoruz. Zhongyu Dingli'nin akıllı sistemi ile her şeyi bölge ofisimizden izliyoruz ve hat kendi kendine çalışıyor. 10 spesifikasyonun tamamında çıktı kalitesi ilk günden beri tutarlı."

• Operasyon Direktörü, Jiangxi Dolomit Agrega İşletmesi

5. SSS

S1: Özel kir giderme devresi ekipmanı nasıl korur ve ürün kalitesini nasıl sağlar?

Açık ocaklardan elde edilen ham dolomit cevheri genellikle karışık yüzey toprağı, kil ve ince taneli atık malzeme içerir. Bu malzeme doğrudan ikincil darbeli kırıcıya ve şekillendirme kırıcıya girerse aşınmayı hızlandırır, elek tablalarını tıkar ve bitmiş ürünün temizliğini bozar. Bu hat, titreşimli besleyici çıkışında 50 mm'nin altındaki tüm malzemeleri yakalar - 5 mm'nin altındaki ince toprak, DLHCS1520 Darbeli Kırıcıya ulaşmadan önce kapalı bir atık toprak depolama atölyesine yönlendirilir. 5mm ile 50mm arasındaki malzeme ana devreye yeniden katılır. Bu tek adımlı ön tarama önlemi, ikincil ve şekillendirici kırıcı aşınma parçasının ömrünü tahmini olarak %30 uzatır ve 10 çıkış sınıfının tümünü toprak kirliliğinden uzak tutar.

S2: Akıllı insansız madencilik üretim sistemi nasıl çalışıyor ve neyi otomatikleştiriyor?

Akıllı insansız sistem, tüm üretim akışını otomatikleştirmek için PLC kontrollerini, gerçek zamanlı yük sensörlerini ve merkezi bir izleme platformunu entegre eder. Temel otomatik işlevler şunları içerir: optimum kırıcı besleme hızını korumak için besleyici hızı ayarı, aşırı yüklemeyi ve yetersiz beslemeyi önlemek için kırıcı yük dengeleme, taramayla büyük boyutlu malzeme tespit edildiğinde otomatik geri dönüş konveyörü değiştirme, gerçek zamanlı ürün envanter seviyelerine dayalı stok sahası bant yönlendirme, otomatik hat duraklatma ve uzaktan uyarı ile arıza tespiti ve çıktı raporlama ve bakım planlaması için üretim verilerinin kaydedilmesi. Sonuç, sahada minimum düzeyde personel gerektiren ve herhangi bir yerden uzaktan izlenebilen, tamamen kendi kendini düzenleyen bir 4M TPA üretim hattıdır.

S3: Hangi çevresel önlemler mevcut ve bunlar 4M TPA ölçeğinde uyumluluk gereksinimlerini nasıl karşılıyor?

Hat, kapsamlı dört kategorili bir çevre yönetimi çerçevesi altında faaliyet göstermektedir. Toz kontrolü: Tüm kırma, eleme ve taşıma işlemleri tamamen kapalı atölyelerde, bantlı konveyörler tamamen kapalı ve tüm aktarma noktalarına darbeli toz toplayıcılar monte edilerek gerçekleştirilir. Gürültü kontrolü: Tesis genelinde düşük gürültülü ekipmanlar belirlenmiştir ve tüm atölyeler, sınır gürültüsünü uygun seviyelere indirmek için ses yalıtım panelleriyle donatılmıştır. Katı atık yönetimi: Kir giderme devresinde ayrılan atık toprak, özel bir kapalı depoda depolanır ve standart kanallar aracılığıyla bertaraf edilir. Atık su yönetimi: Kum yıkama işleminden üretilen su, çökeltme işlemine tabi tutulur ve harici su yollarına sıfır doğrudan deşarjla kapalı bir döngüde yeniden kullanılır. Bu dört kategorili yaklaşım, projenin 4M TPA madencilik faaliyetleri için geçerli tüm ulusal çevre standartlarını karşılamasını sağlar.
