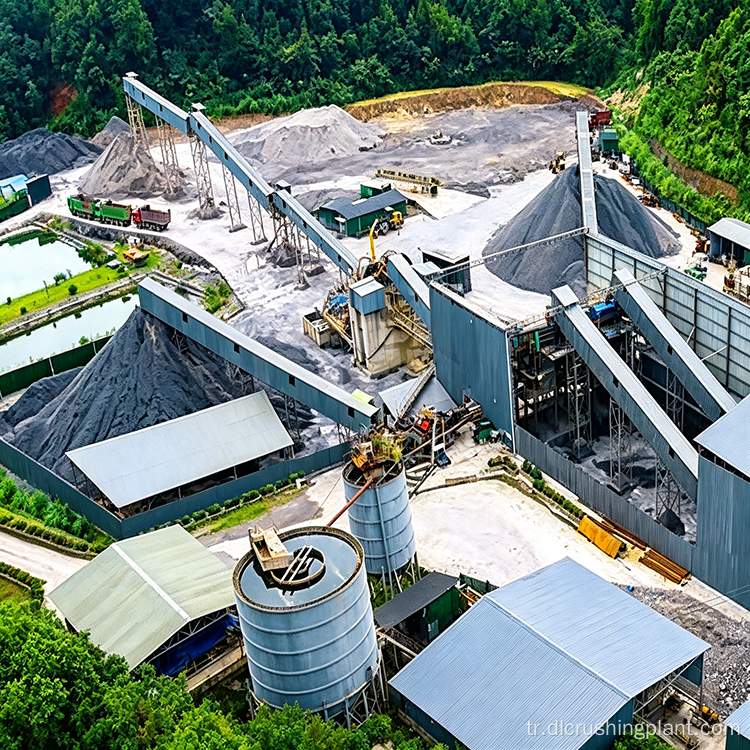

Geri Dönüşümlü Agrega Üretimi için Çubuk Değirmeni Kum Yapımı ile Yüksek Kapasiteli İnşaat Atığı İşleme Ünitesi

Projeye Genel Bakış

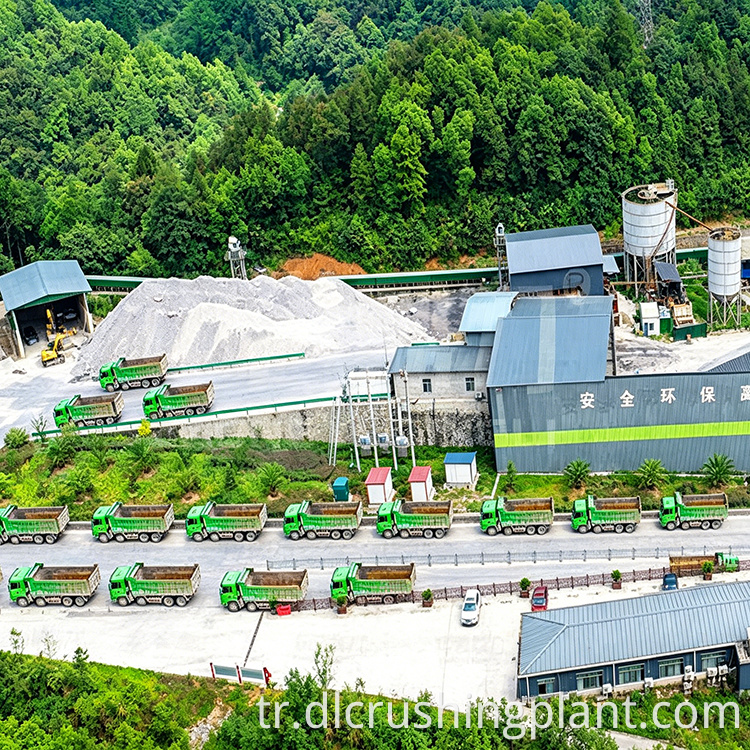

Bu üretim hattı inşaat atıklarının ve diğer taş malzemelerin işlenmesi için tasarlanmıştır. Ağır çekiçli kırıcı ve şekillendirici kırıcının yanı sıra tamamen suyla yıkanmış çubuklu değirmen kum yapma sistemi ve çift eleme aşamasından oluşan iki aşamalı bir kırma prosesi kullanır. Eş zamanlı olarak yüksek kaliteli 1-2 mm kırmataş ve işlenmiş kum üreterek öncelikle inşaat katı atıklarının kaynak geri kazanımını ve yüksek standartlı beton agregalarının tedariği hedeflenmektedir.

Ana Ekipman Yapılandırması

Hat altı ana ekipman kategorisinden oluşur:

• DLZGC1550 Titreşimli Besleyici: Saatlik 400 ila 1.000 ton kapasiteli, iki adet 15 kW'lık motorla çalıştırılır. İnşaat atıklarını ve diğer hammaddeleri ağır çekiçli kırıcı girişine eşit ve sürekli olarak aktararak sonraki kırma işlemlerinin istikrarlı olmasını sağlar.

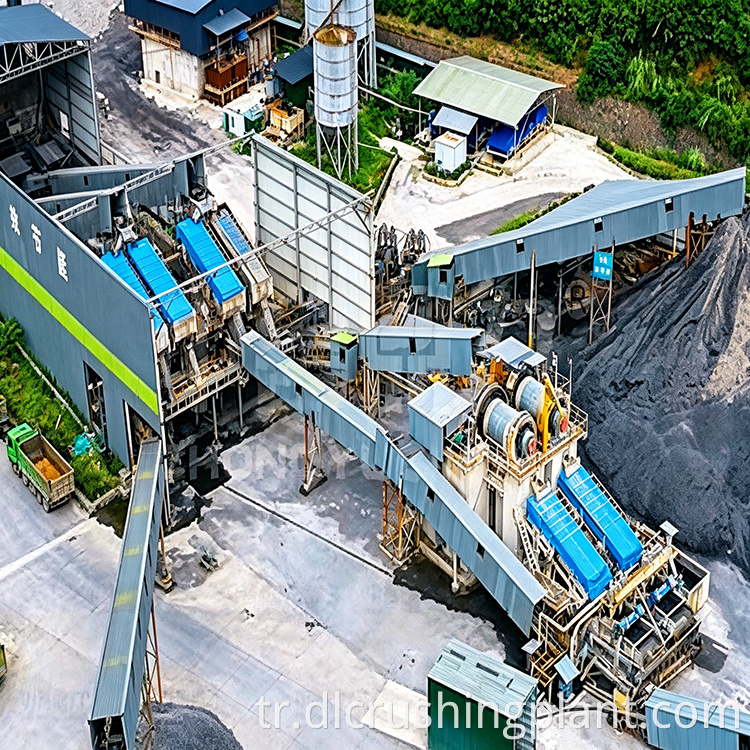

• DLPCZ1815 Ağır Hizmet Çekiçli Kırıcı: İki adet 250 kW (4 kutuplu) motorla çalışan, saatlik 400 ila 900 ton kapasiteli. İnşaat atıklarının güçlü bir şekilde birincil olarak ezilmesi için yüksek hızlı döner çekiç darbesinden faydalanır, yüksek kırma oranı ve işleme verimliliği ile büyük döküntüleri verimli bir şekilde parçalar.

• DLPC1220 Şekillendirici Kırıcı: Saatlik 500 ila 700 ton kapasiteli, iki adet 250 kW (4 kutuplu) motorla çalışır. İri kırılmış malzeme üzerinde ikincil ince şekillendirme gerçekleştirerek doğrudan mükemmel parçacık şekline sahip agrega üretir ve geleneksel konik kırma aşamasına olan ihtiyacı ortadan kaldırır.

• DL3YKZ3080 Üç Katlı Dairesel Titreşimli Elek: Saatte 100 ila 500 ton kapasite, iki adet 30 kW motorla çalışır. Çift eleme tasarımı, ezilmiş karışımın çok aşamalı hassas şekilde sınıflandırılmasını sağlayarak nihai ürün parçacık boyutunun doğru kontrolünü sağlar.

• Çubuk Değirmeni: Çelik çubukların öğütme hareketinin, taşı tekdüze parçacık boyutunda üretilmiş kuma ince bir şekilde kırdığı ıslak kum üretimi için kullanılır.

• Susuzlaştırma Eleği: Susuzlaştırma işlemi için çubuklu değirmenden kum alır ve yüksek kaliteli beton kumu gereksinimlerini karşılayan standart mavimsi gri renkte, eşit parçacık boyutuna sahip, keskin kenarlı ve görünür çamur lekesi olmayan üretilmiş kum üretir.

Üretim Süreci Akışı

Hat, kompakt, yüksek verimli bir düzende tamamen suyla yıkanmış çubuklu değirmen kum yapma sistemi ve çift eleme aşamasıyla birleştirilmiş iki aşamalı bir kırma prosesi (birincil indirgeme için ağır hizmet tipi çekiçli kırıcı ve ikincil ince şekillendirme için şekillendirme kırıcı) kullanır.

• Hammadde Besleme: İnşaat atıkları ve diğer hammaddeler titreşimli besleme hunisine boşaltılır. Besleyici, malzemeyi ağır hizmet tipi çekiçli kırıcı girişine eşit ve istikrarlı bir şekilde aktararak, eşit besleme hızıyla sürekli tam yükte çalışma sağlar.

• Birincil Kırma: Malzeme, yüksek hızlı dönen çekiç darbesiyle kuvvetli bir şekilde ezilir. Büyük inşaat atığı parçaları verimli bir şekilde daha küçük agrega parçacıklarına bölünür. Boyut gereksinimlerini karşılayan parçacıklar alt ızgaradan boşaltılır ve bir sonraki aşamaya geçer.

• Şekillendirme: İri olarak kırılmış malzeme, ikincil ince işleme için şekillendirme kırıcısına girer ve doğrudan mükemmel kübik parçacık şekline ve düşük iğne ve pul şekilli içeriğe sahip yüksek kaliteli agrega üretir ve bitmiş agrega kalitesini etkili bir şekilde artırır.

• Eleme ve Sınıflandırma: Şekil verilen malzeme, iki aşamalı eleme için dairesel titreşimli eleklere iletilir. İlk aşama, kaba ve ince malzemeleri ön olarak ayırırken, ikinci aşama, 1-2 mm'lik agregalara ve kum yapım ham maddesine hassas sınıflandırma gerçekleştirir. Derecelendirilmiş agrega doğrudan stoklanırken, kum yapımı ham maddesi çubuk değirmene iletilir.

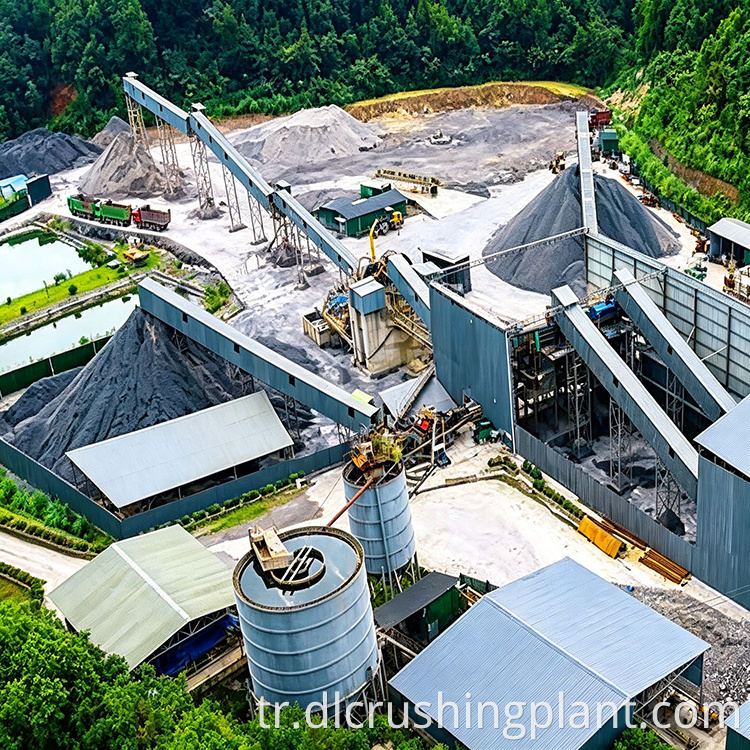

• Islak Kum Yapımı: Elenmiş kum yapımı ham maddesi, ıslak üretim için çubuk değirmenine girer; burada çelik çubuk öğütme işlemi, taşı ince bir şekilde kırarak üretilmiş kuma dönüştürür. Tahliye edilen kum, arıtma için bir susuzlaştırma eleğine girerek, görünür çamur lekeleri olmayan ve standart mavimsi gri renkte, düzgün, keskin kenarlı üretilmiş kum üretir.

• Çevre Koruma: Hattın tamamı, toz üreten tüm noktalarda sıfır toz sızıntısı sağlayan toz toplama sistemleri bulunan kapalı bir tesis içerisinde yer almaktadır. Islak kum yapımından kaynaklanan atık su, bir devridaim sistemi aracılığıyla arıtılıp yeniden kullanılarak temiz üretim sağlanır.

Temel Performans Avantajları

• Yenilikçi Proses Tasarımı, Daha Az Yatırım: İki aşamalı kırma tasarımında, büyük inşaat atığı parçaları için birincil ağır çekiçli kırıcı ve yüksek kaliteli agrega için ikincil şekillendirme makinesi kullanılır. Bu, konik kırıcı aşamasını ortadan kaldırarak ekipman yatırım maliyetlerini %40 oranında azaltır ve ilk inşaat mühendisliği ve ekipman yatırımlarını daha ekonomik hale getirir.

• Tam Otomatik Yıkama Sistemi: Çift elemeyle birleştirilmiş otomatik yıkama sistemi, nihai ürünün parçacık boyutunu hassas bir şekilde kontrol eder. Yıkama işlemi, kum yapımı sırasında parçacık boyutunu homojenleştirirken inşaat atıklarından çamur ve yabancı maddeleri etkili bir şekilde uzaklaştırır ve sonuçta eşit parçacık boyutunda ve yüksek saflıkta üretilen kum elde edilir.

• Mükemmel Agrega Şekli: Çekiç tipi şekillendirme makinesinde işlendikten sonra bitmiş agrega, düşük iğne ve pul şekilli parçacık içeriğine sahip yuvarlak, küboid bir şekle sahiptir. İyi dengelenmiş derecelendirme, çeşitli inşaat projelerinde kum ve çakıl agregalarının kalite gereksinimlerini etkili bir şekilde karşılar.

• Düşük Enerji Tüketimi ve Kolay Bakım: Modern proses tasarımı daha az ekipman ünitesi gerektirir, bu da daha düşük enerji tüketimi ve bakım maliyetleri sağlar. Rutin denetimler ve aşınan parçaların değiştirilmesi basitleştirilerek operasyonel işçilik gereksinimleri azaltılır.

SSS

S1: Bu üretim hattı inşaat atıklarının geri dönüşümünü nasıl gerçekleştiriyor?

Hat, birincil indirgeme için ağır çekiçli kırıcı ve ikincil işleme için şekillendirme kırıcı ile iki aşamalı bir kırma işlemi kullanıyor ve büyük inşaat atık parçalarını verimli bir şekilde parçalıyor. Tamamen suyla yıkanmış çubuklu değirmen kum yapma sistemi daha sonra yüksek kalitede üretilmiş kum üretirken, çift eleme 1-2 mm'lik agregaları ayırarak inşaat katı atıklarından kapsamlı kaynak geri kazanımına olanak tanır.

S2: Çubuklu değirmen ıslak kum yapma sisteminin avantajı nedir?

Çubuk değirmeni, taşı eşit parçacık boyutu ve keskin kenarlarla üretilmiş kuma ince bir şekilde ezmek için çelik çubuk öğütme hareketini kullanır. Susuzlaştırma elekleri ile birleştirilen ıslak proses, çamuru ve yabancı maddeleri etkili bir şekilde ortadan kaldırarak, yüksek kaliteli beton kumu gereksinimlerini karşılayan standart mavimsi gri renkte temiz üretilmiş kum üretir.

S3: Bu hat, geleneksel çözümlerle karşılaştırıldığında yatırım maliyetlerini nasıl azaltıyor?

Yenilikçi iki aşamalı tasarım, geleneksel kurulumlarda bulunan konik kırıcı aşamasını ortadan kaldırır; çünkü şekillendirme kırıcısı, mükemmel parçacık şekline sahip yüksek kaliteli agregayı doğrudan üretir. Bu, ekipman yatırım maliyetlerini %40 oranında azaltırken aynı zamanda inşaat mühendisliği gereksinimlerini de azaltarak inşaat atık işleme projeleri için önemli ölçüde daha ekonomik hale getirir.
