Çift Rotorlu Kum Yapıcı ve Çok Kademeli Eleme ile Bluestone Kırıcı Kum Üretim Tesisi EPC Projesi

Projeye Genel Bakış

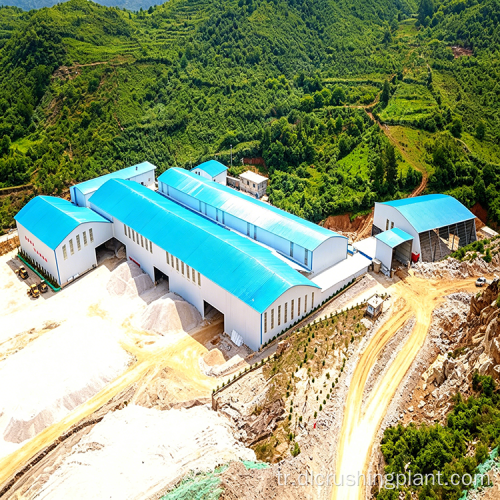

Zhongyu Dingli, yıllık en yüksek toplam talebin 40 milyon tona ulaştığı ulusal düzeyde yeni bir alan olan Gui'an Yeni Bölgesi'ndeki Kaishishunhe Building Materials Co., Ltd. için EPC yüklenicisi olarak bu 1000 TPH'lik göztaşı kırma ve kum yapma hattını inşa etti. Tesis, pazara bitişik bir konumda yer aldığından altyapı projelerine doğrudan tedarik sağlanıyor. Tamamen kapalı tasarım; besleme, kırma, eleme, kum üretimi ve depolama gibi her aşamada toz toplama işlemini içerir. Orta sertlikte ve oldukça kırılgan bir malzeme olan Bluestone, yüksek verimlilik ve ton başına düşük maliyet sağlayan çekiçli kırıcı yaklaşımı için idealdir. EPC paketi inşaat mühendisliğini, ekipman tedarikini ve kurulumu tek bir entegre sözleşmede kapsar. Çıktı, 05, 12 ve 13 agreganın yanı sıra inşaat pazarları için üretilmiş kum dahil olmak üzere standart spesifikasyonları kapsamaktadır.

Ekipman Detayları

• DLZGC2050 Titreşimli Besleyici — 1 ünite, 800-1500 TPH, 22×2 kW, stabil, dalgalanmasız besleme için aşınmaya dirençli astarlara sahip ağır hizmet tipi oluk
• PCZ1820 Ağır Hizmet Çekiçli Kırıcı — 1 ünite, 1000-1200 TPH, 450×2 kW, iyi parçacık şekliyle 800 mm'ye kadar mavi taş blokların tek kademeli kırılması
• XPC1220 Şekillendirme Kırıcı — 1 ünite, 500-600 TPH, 220×2 kW, eşit aşınma için 360 derece dönen çekiçlerle özel ikincil kırma ve şekillendirme
• ZSJ-1215 Çift Rotorlu Kum Yapma Makinesi — 1 ünite, 150-220 TPH, 110×4 kW, yerleşik ekranlı ters yönde dönen çift rotor; ayarlanabilir incelik modülüyle besleme ≤30 mm ile sınırlıdır
• 2YKZ3070 Dairesel Titreşimli Elek × 2 — her biri 450-500 TPH, geniş eleme yüzeyli ana eleme aşaması
• 3YKZ2070 Dairesel Titreşimli Elek × 2 — her biri 240-300 TPH, yardımcı sınıflandırma ve büyük boyutlu eleme
• 3YKZ2060 Dairesel Titreşimli Elek × 1 — 180-280 TPH, ince malzeme sınıflandırması için tamamlayıcı elek

Üç Pratik Tasarım Seçeneği

1. Ara Şekillendirme ile İki Aşamalı Kırma

PCZ1820 birincil kaba kırıcı olarak görev yaparken, XPC1220 birincil çıktının özel şekillendirilmesini ve ince kırılmasını gerçekleştirir. Kaba kırmayı şekillendirmeden ayırmak, ana kırıcının aşırı yüklenmesini önler ve hassas parçacık şekli kontrolüne olanak tanır. XPC1220 hazne tasarımında, kırma sonrasında karşı tarafa dönen 360 derece dönebilen çekiçler bulunur; bu da eşit aşınma ve daha uzun hizmet ömrü sağlar. Ortaya çıkan agrega daha az iğne ve pul şekilli parçacıklar içerdiğinden inşaat pazarında daha rekabetçi hale gelir.

2. Modüler Yapılandırma ile İki Yönlü Tarama

Beş elek iki gruba ayrılmıştır: geniş eleme yüzeylerine sahip ana elek olarak iki adet 2YKZ3070 ünitesi ve yardımcı tesviye ve büyük eleme işlemlerini gerçekleştiren iki adet 3YKZ2070 artı bir adet 3YKZ2060. Geri dönen malzeme hacmi ana beslemeden daha küçüktür, bu nedenle biraz daha küçük olan 2070 ve 2060 modelleri tamamen yeterlidir; aşırı spesifikasyon olmadan verimlilik sağlar. Elek ağ boyutları kapanmadan serbestçe değiştirilebilir, bu da tesisin pazarın talep ettiği tüm özellikleri üretmesine olanak tanır.

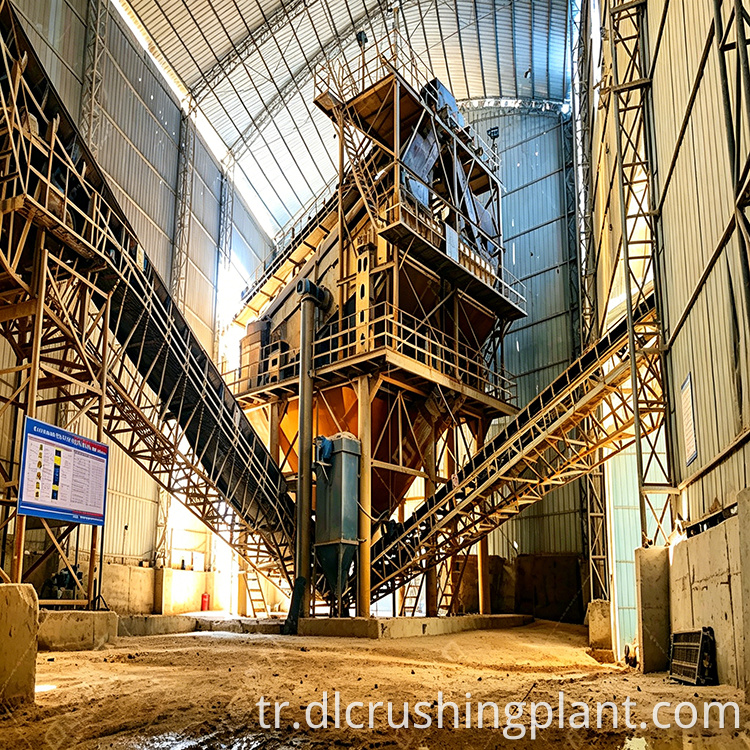

3. Çift Rotorlu Kum Yapıcılı Kapalı Döngü Sistemi

Hattın tamamı kapalı bir kırma, kum yapma ve eleme döngüsü olarak çalışıyor. ZSJ-1215 yerleşik bir ekrana sahiptir; Büyük boyutlu malzeme, yeniden kırmak için doğrudan rotorlara dönerek kontrol edilebilir kum derecelendirmesi sağlanır. Bluestone'un yüksek kırılganlığı onu özellikle çift rotorlu işleme için uygun kılar. İnce kumun az olduğu yoğun sezonlarda sistem kum yapma moduna geçer; yoğun olmayan dönemlerde saf toplu moda geçer; ek ekipmana gerek yoktur, yalnızca mod değişikliği yapılır.

Müşteri Geri Bildirimi ve Sonuçları

• Çevresel Uyumluluk: Toz toplama sistemlerine sahip tamamen kapalı tesis, tozun tesislerde neredeyse görünmez olmasını sağlar. Saha zemini temiz kalır ve makineler kuru kalır, böylece çevresel denetim standartları kolayca karşılanır.
• Üretim Kapasitesini Aşan: 1000 TPH için tasarlanan gerçek maksimum üretim 1200 TPH'ye ulaşır. Ekipman, yoğun sezonlarda tedarik sıkıntısı yaşanmayacak şekilde yeterli marjla boyutlandırılmıştır.
• Akıllı Yönetim: Bulut izleme sistemi ve envanter yönetimi modülleri, operatörlerin malzeme akışını ve olası tıkanıklıkları kontrol odasından belirlemesine olanak tanır. Yöneticiler, siteyi ziyaret etmeden mobil cihazlarda gerçek zamanlı üretim ve envanter durumunu görebilir.
• Mükemmel Konum ve Hızlı Teslimat: Tesis, Gui'an'daki ana inşaat sahalarına 20 km'den daha yakın bir mesafede yer almaktadır. Beton mikser kamyonları şantiyeye 30 dakikada ulaşarak nakliye maliyetlerini önemli ölçüde azaltır. Kamyonlar asla boş çalışmaz, bu da hızlı nakit akışı sağlar.

SSS

S1: Neden göztaşı için çeneli kırıcı artı darbeli kırıcı kurulumuna göre çekiçli kırıcı artı şekillendirme kırıcı kombinasyonu tercih ediliyor?

Bluestone orta sertlikte ve oldukça kırılgan olduğundan çekiçli kırıcıyla işleme için idealdir. PCZ1820, çeneli kırıcıyı ortadan kaldırarak tek aşamalı birincil kırma işlemini gerçekleştirir. XPC1220 daha sonra eşit aşınma için 360 derece dönen çekiçlerle özel şekillendirme işlemini gerçekleştirir. Bu kombinasyon, geleneksel çene artı darbe konfigürasyonlarına kıyasla daha az makine, daha kısa konveyör işlemleri, daha düşük yatırım ve daha az arıza noktası gerektirir.

S2: Tesis agrega ve işlenmiş kum üretim modları arasında nasıl geçiş yapıyor?

Kapalı devre tasarımı, ek ekipman gerektirmeden mod değiştirmeye olanak tanır. Kum yapma modunda, ZSJ-1215 çift rotorlu kum yapıcı etkinleştirilir ve büyük boyutlu malzeme, yerleşik ekranı aracılığıyla yeniden sirküle edilir. Saf agrega modunda kum yapıcı yolu atlanır ve tüm malzeme kırma ve eleme devresinden akar. Beş ekranın tamamındaki ağ boyutları, isteğe bağlı özellik değişiklikleri için kapatmaya gerek kalmadan ayarlanabilir.

S3: EPC yaklaşımı ve tesis konumu müşteriye ne gibi avantajlar sağlıyor?

EPC yüklenicisi olarak Zhongyu Dingli inşaat mühendisliği, ekipman tedariği ve kurulumu tek bir pakette sunarak koordinasyon karmaşıklığını azalttı. Tesisin Gui'an Yeni Bölgesi'nin bitişiğindeki konumu (ana inşaat sahalarına 20 km'den daha yakın), transmikserlerin sahaya 30 dakika içinde ulaşması anlamına geliyor. Kamyonlar dönüş yolculuklarında asla boş kalmıyor, bu da nakliye maliyetlerini önemli ölçüde düşürüyor ve müşterinin nakit akışını hızlandırıyor.
