300 TPH Bluestone Kırma Üretim Hattı Ağır Çekiç Tek Adımlı Çözüm Kompakt Düzen EPC Anahtar Teslimi

1. Projeye Genel Bakış

Zhongyu Dingli 300 TPH Göztaşı Kırma Üretim Hattı - Yüksek Kaliteli Agrega için Özelleştirilmiş

Göztaşı (bazalt/kireçtaşı çeşidi) işleme için tasarlanan bu 300 TPH üretim hattı, basitleştirilmiş, uygun maliyetli bir kırma devresi sunmak için göztaşının orta sertliğinden (Mohs 3-6) ve kolay kırma yapısından yararlanır. Esnek bir çift şema tasarımı ve kapalı döngü hassas eleme yoluyla, verimsiz kırma, yüksek yatırım maliyeti, düzensiz parçacık şekli ve dengesiz çıktı olmak üzere dört temel endüstri sorununu çözer.

Proje Ölçeği

• İşleme Kapasitesi: 300 TPH, dalgalanma ≤%3
• Hammadde: Göztaşı / Kireçtaşı (Mohs 3–6)
• Nihai Ürünler: 0–5 mm (05), 5–10 mm (12), 10–20 mm, 20–31,5 mm (13) agregalar; isteğe bağlı üretilmiş kum
• Güç Tüketimi: 2,0–2,4 kWh/t (sektör ortalamasının altında)

Uygulama Senaryosu Bluestone ocakları, ticari agrega tesisleri, otoyol ve köprü inşaatı, kentsel gelişim ve peyzaj projeleri; orta sertlikteki taşın minimum ayak iziyle verimli, çok özellikli agrega üretimine ihtiyaç duyduğu yerler.

Temel Sorun Noktaları Çözüldü

Çözümün Öne Çıkan Noktaları

• İki esnek şema: Maliyet tasarrufu (tek çekiçli kırıcı) veya Yüksek stabilite (çene + darbe)
• Dikey yığılmış titreşimli elek yapısı — sektörde ilk kompakt düzen
• Üretilen kum üretimi için isteğe bağlı DLZSJ çift rotorlu Kum Makinesi
• 15 yılı aşkın temel ekipman servis ömrüyle tam EPC anahtar teslimi teslimatı

2. Süreç Akışı

Hassas Eleme ile Göz Taşına Özel Tek Adımlı veya İki Aşamalı Kırma

Ham göztaşı, bir DLZG1548 Titreşimli Besleyici aracılığıyla birincil kırıcıya eşit şekilde beslenir. Maliyet tasarrufu sağlayan şemada, tek bir PCZ1512 Ağır Çekiçli Kırıcı, kırma ve şekillendirmeyi tek adımda gerçekleştirir. Yüksek stabilite planında, bir Çeneli Kırıcı birincil indirgemeyi gerçekleştirir ve ardından ikincil şekillendirme için bir Darbeli Kırıcı gelir. Ezilmiş malzeme, 05, 12 ve 13 özelliklerine göre hassas sınıflandırma için dikey istiflenmiş Titreşimli Eleklere (3 katmanlı üst + 2 katmanlı alt) girer. Büyük boyutlu malzeme, yeniden işlenmek üzere otomatik olarak kırıcıya geri dönerken, ince malzeme, kum üretimi için isteğe bağlı bir DLZSJ Kum Yapıcıya yönlendirilerek tamamen kapalı döngü, sıfır atıklı bir devre oluşturulabilir.

3. EPC Hizmet İçeriği

Saha Araştırmasından Tam Operasyona — Tek Kaynak Sorumluluğu

① Çözüm Tasarımı

• Hammadde sertlik testi ve derecelendirme analizi
• Taş sertliğine ve bütçeye dayalı ikili şema seçim kılavuzu (maliyet tasarrufu ve yüksek stabilite)
• Sınırlı saha projeleri için kompakt dikey ekran düzeni optimizasyonu
• Yerel madencilik düzenlemelerine göre çevresel uyumluluk değerlendirmesi

② Ekipman İmalatı

• Çekirdek paket: PCZ1512 Çekiçli Kırıcı (veya Çeneli + Darbeli alternatif), DLZG1548 Besleyici, YKZ Titreşimli Elekler ×2, konveyörler
• İsteğe bağlı modüller: DLZSJ Kum Yapıcı, Mobil Kırıcı (paletli/lastik)
• Fabrika kabul testleri ile ISO sertifikalı üretim

③ Kurulum ve Devreye Alma

• Yerinde dikey elek yapısının kurulumu ve hizalanması
• Ham göztaşı ile deneme çalışması; 300 TPH'de performans garantisi
• Operatör eğitimi (sahada 5-7 gün)

④ İşletme ve Bakım Desteği

• Yüksek manganezli çelik aşınan parçalar — kolay değiştirme, düşük bakım maliyeti
• Arıza kendi kendine teşhis özelliğine sahip PLC akıllı kontrol sistemi
• Yıllık bakım sözleşmeleri ve yedek parça temini

4. Proje Vakaları ve Verileri

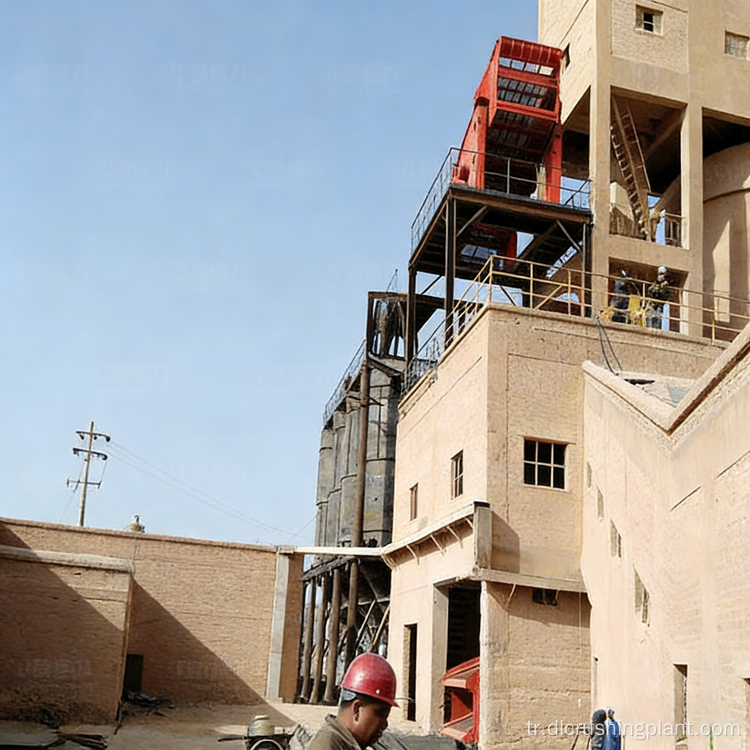

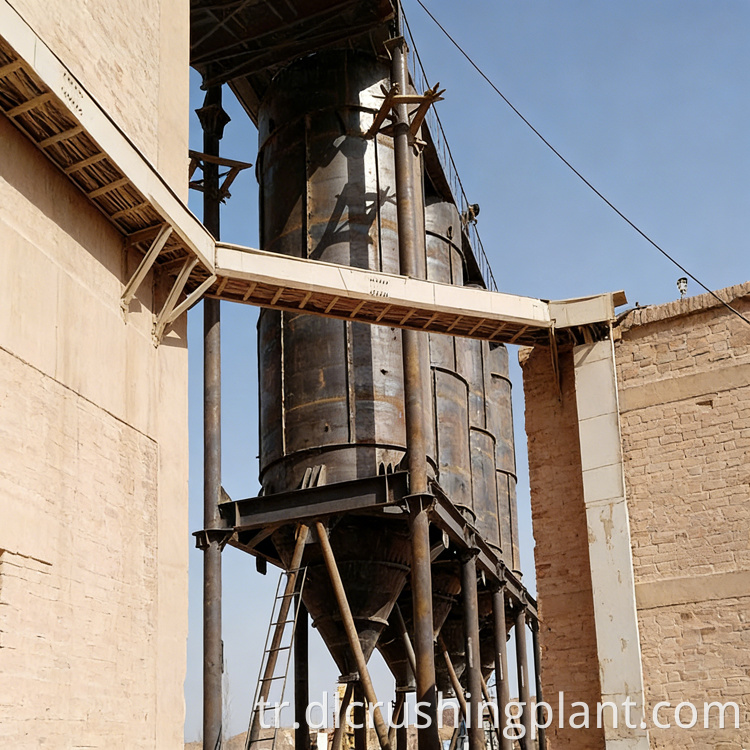

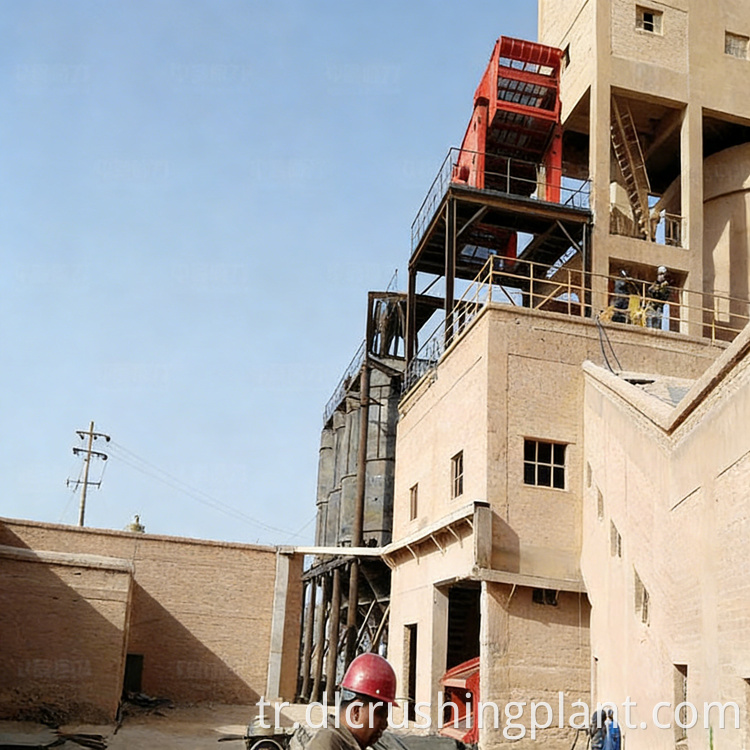

Gerçek Dünya Performansı — 300 TPH Göz Taşı Kırma Tesisi

Proje: 300 TPH Göz Taşı Agrega Üretim Hattı Konfigürasyonu: PCZ1512 Ağır Çekiçli Kırıcı + YKZ Dikey Yığmalı Titreşimli Elekler (3 katmanlı + 2 katmanlı) Ürünler: Karayolu ve ticari inşaatlar için 05, 12, 13 agrega

Üretim Verileri (Devreye Alma Sonrası)

Proje Özelliği PCZ1512 Ağır Çekiçli Kırıcı, orijinal saha koşullarına göre en uygun konuma yerleştirildi. Titreşimli elekler, üst seviyede 3 katmanlı örgülü elek ve altta 2 katmanlı örgülü elek olmak üzere dikey istiflenmiş bir yapıya sahiptir ve çok spesifikasyonlu sınıflandırma kapasitesini tam olarak korurken zemin alanı kullanımını etkili bir şekilde en aza indirir.

Müşteri Geri Bildirimi

"Tek çekiçli kırıcı planı, ekipman yatırımımızı neredeyse %30 oranında azalttı. Dikey istifli elek tasarımı, kısıtlı sahamızda önemli ölçüde yer tasarrufu sağladı ve ilk günden itibaren istikrarlı 300 TPH hıza ulaştık." — Taş Ocağı Operasyon Müdürü

5. SSS

S1: Hangi kırma şemasını seçmeliyim; tek çekiçli kırıcıyı mı yoksa çene + darbe kombinasyonunu mu? Bluestone sertliğinize ve bütçenize göre seçim yapın. Daha yumuşak mavi taşlar için (Mohs 3–4, tipik kireçtaşı çeşidi), PCZ1512 Ağır Çekiçli Kırıcı tek adımda "kırma + şekillendirme" işlemini gerçekleştirerek ekipman yatırımını %30 azaltır ve üretim hattını kısaltır. Daha sert mavi taşlar için (Mohs 5-6, bazalt çeşidi), Çeneli Kırıcı + Darbeli Kırıcı kombinasyonu daha stabil şekillendirme ve daha iyi parçacık homojenliği sağlar. Zhongyu Dingli'nin EPC ekibi ham madde örneklerinizi analiz eder ve tasarımdan önce en uygun şemayı önerir.

S2: Dikey yığılmış ekran düzeni yerden nasıl tasarruf sağlar? Geleneksel 300 TPH hatları, yan yana yerleştirilmiş iki veya daha fazla titreşimli elek gerektirir. Tasarımımız, üst seviyede 3 katmanlı bir ekranı ve onun hemen altında dikey bir konfigürasyonda 2 katmanlı bir ekranı istifliyor. Bu yapı, tam çoklu spesifikasyon sınıflandırma kapasitesini (aynı anda 05, 12, 13 agrega) korurken, tarama alanı ayak izini yaklaşık %25-28 oranında azaltır; bu, sınırlı arazi kullanılabilirliği veya mevcut saha kısıtlamaları olan projeler için kritik öneme sahiptir.

S3: Bu hat agregaların yanı sıra işlenmiş kum da üretebilir mi? Evet. Hat, isteğe bağlı bir DLZSJ Çift Rotorlu Kum Oluşturucu modülünü destekler. Titreşimli eleklerden gelen ince malzeme (0-5 mm), derin işleme için Kum Yapıcıya yönlendirilerek ticari beton derecelendirme standartlarını karşılayan üretilmiş kum üretilebilir. Bu modüler ekleme, hattın büyük bir yeniden yapılanmasına ihtiyaç duymaz; sadece ek bir konveyör kolu ve Kum Yapıcı ünitesi, yalnızca agregadan agrega + kum çift çıkışına yükseltmeyi kolaylaştırır.
