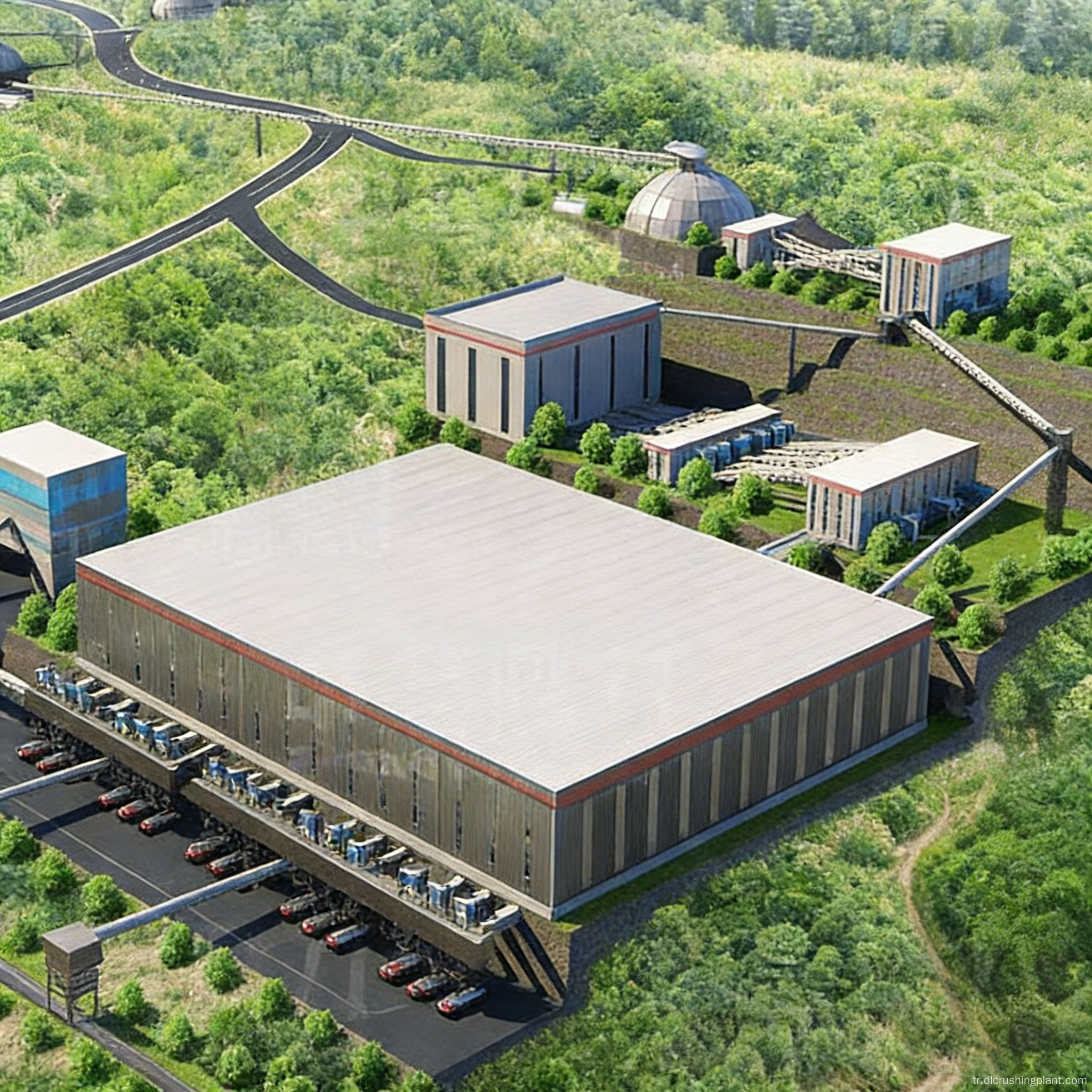

Büyük Ölçekli Yoğun Bir Madende Komple Agrega İşleme Hattı için Kompakt Yüksek Verimli Yapılandırma

10 Milyon Metrik Ton Ölçeğinde Kum ve Çakıl Madeni İçin EPC Anahtar Teslimi Projesi

Taş Üretim Hattı Projesine Genel Bakış

Bu teklif, tamamı Zhongyu Dingli tarafından tasarlanan, tedarik edilen ve kurulan, yıllık 10 milyon mt kapasiteli ve saatlik 3.000 mt üretim kapasiteli bir kireçtaşı agrega üretim hattının ana hatlarını çiziyor. Ultra büyük ölçekli madenlerin karşılaştığı temel zorluklar üç ana konuyu içermektedir: arazi kullanım onaylarının alınmasındaki zorluklar, birden fazla kırıcının paralel olarak çalıştırılması ve bakımının karmaşıklığı ve çevre standartlarını karşılama konusunda önemli baskı. Çözüm, çekirdek tek kademeli son kademeli kırıcı olarak PCZ ağır hizmet tipi çekiçli kırıcıya odaklanıyor. Kireçtaşının yumuşak kaya özelliklerinden yararlanarak, minimum sayıda ekipman ünitesi ve en kısa proses akışıyla saatte 3.000 metrik tonluk ultra yüksek üretim kapasitesine ulaşır. Tüm seri yoğun ve kompakt bir düzene sahiptir. Ekipmanın üç boyutlu istiflenmesi ve konveyör galeri alanının optimizasyonu sayesinde toplam ayak izi önemli ölçüde azaltılır. DMC darbeli torba filtreli toz toplayıcılar, kırma, eleme ve aktarma alanlarındaki tüm toz üreten noktaların kapsamlı bir şekilde kapsanmasını sağlayarak tamamen kapalı, temiz üretime olanak tanır. Bitmiş ürünler, inşaat agregalarının üç özelliğini içerir: 0–5 mm işlenmiş kum, 10–20 mm ve 10–30 mm. Tek bir makine ve 10 milyon metrik ton işleme kapasitesine sahip üretim hattıyla bu, arazi kullanımını en aza indirirken üretim çıktısını en üst düzeye çıkarmak isteyen büyük ölçekli madenler için referans bir çözümdür.

Taş Üretim Hattı Proses Akışı

Ham kireçtaşı cevheri, ZGC titreşimli besleyici aracılığıyla PCZ ağır çekiçli kırıcıya eşit ve sürekli olarak beslenir; burada tek bir ünite, büyük hammadde parçalarının birincil kırma işlemini saatte 3.000 metrik ton hızla tamamlar. Kırma işleminden sonra malzeme, tasnif için tamamen kapalı bantlı konveyörler aracılığıyla çok kademeli titreşimli eleğe taşınır. Tane boyutu aralıklarına bağlı olarak, bitmiş agregaların üç özelliği ayrılır: 0–5 mm işlenmiş kum, 10–20 mm ve 10–30 mm. Daha sonra her sınıf kapalı oluklar ve bantlı konveyörler aracılığıyla ilgili siloya taşınır. Hattın tamamı, negatif basınçlı toz toplamaya yönelik bir grup DMC darbeli jet torba filtreli toz toplayıcıyla donatılmıştır. Toz üreten her noktada toz emisyonları metreküp başına 20 miligramın altındadır; bu da tüm hattın, kompakt, yerden tasarruf sağlayan bir düzende, ham maddeden son ürüne kadar tüm süreci temiz ve yüksek verimli bir şekilde tamamlamasına olanak tanır.

Taş Üretim Hattı EPC Hizmet Kapsamı

Sahadaki maden araştırmalarını, 3 boyutlu mekânsal yerleşim optimizasyonunu, proses tasarımını, özel kompakt ekipmanı, tam ölçekli ekipman imalat ve tedariği, kurulum ve devreye alma, operatör eğitimi, üretim kapasitesi kabulü ve İşletme ve Bakım yönetimini kapsayan tek elden EPC anahtar teslimi hizmeti sunuyoruz. Tasarım aşamasında, ayak izini yüzde 20 ila 30 oranında azaltmak için geleneksel düz yerleşimleri kompakt istiflenmiş konfigürasyonlara dönüştürerek üç boyutlu mekansal planlamaya odaklanıyoruz. Kurulum aşamasında modüler prefabrikasyon, sahadaki inşaat süresini kısaltır. Devreye almanın ardından, üretim kapasitesi, parçacık boyutu ve toz emisyonları gibi temel göstergeleri öğe bazında kalibre etmek için gerçek besleme malzemesiyle 72 saatlik sürekli bir deneme çalışması gerçekleştirilir. Operasyonlar ve bakım, aşınmaya yatkın parçaların servis ömrünün izlenmesini, önleyici değiştirmeyi ve uzaktan arıza teşhisini kapsar.

Taş Üretim Hattı Projesi Örnek Olay İncelemeleri

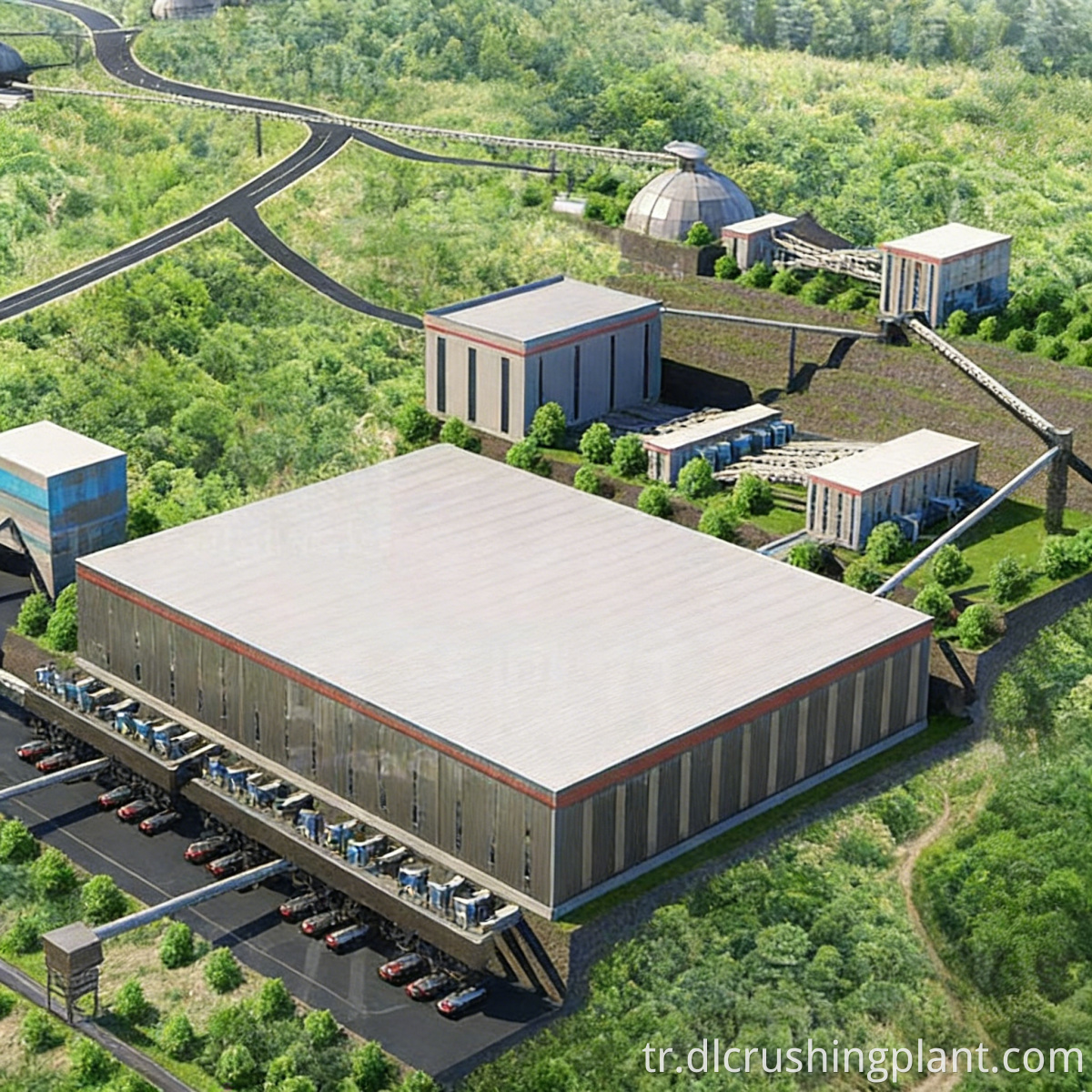

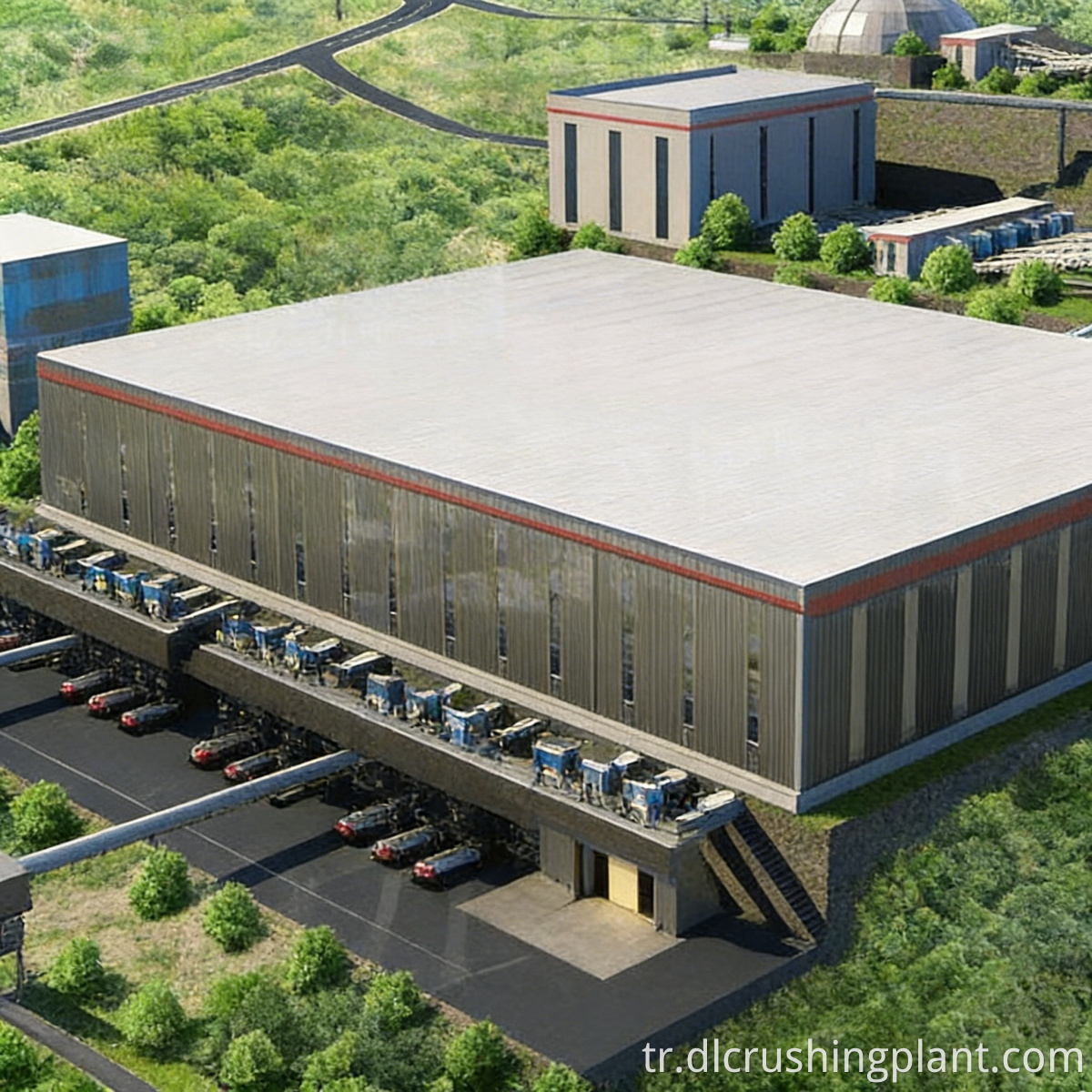

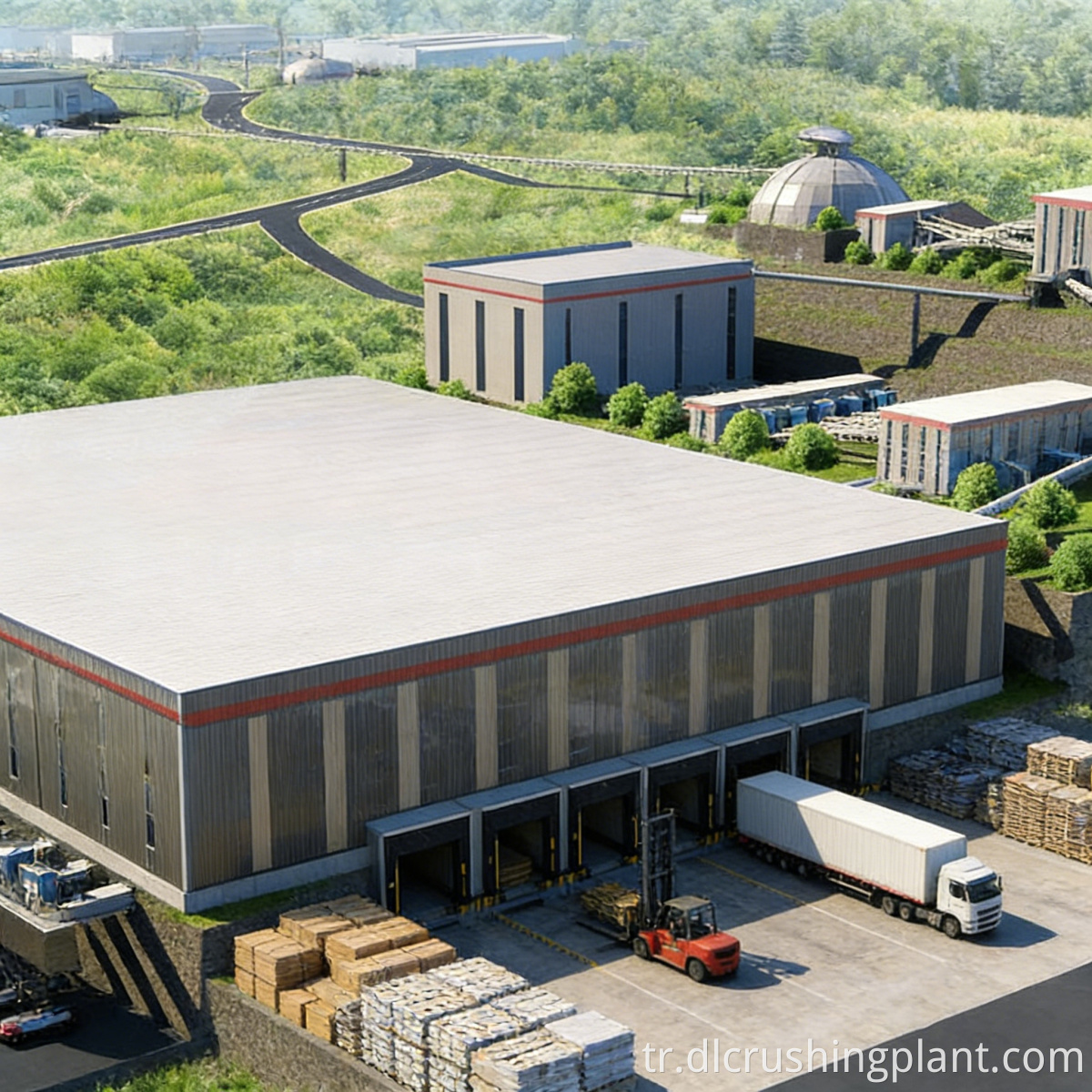

Yıllık 10 milyon mt üretim kapasitesine sahip Vietnam'daki Thanh Hoa Kireçtaşı Madeni Projesi, DMC torbalı toz toplama sistemiyle birleştirilmiş kompakt bir düzende tek kademeli PCZ ağır çekiçli kırıcıyı kullanıyor. Mart 2023'te faaliyete geçti. Projenin kapladığı alan, aynı üretim kapasitesine sahip geleneksel yerleşim planlarından yaklaşık yüzde 25 daha küçük ve ilk denemede Vietnam'ın çevresel kabul denetimini ve maden güvenliği incelemesini geçti. Kuzey Vietnam otoyol ağına ve çimento fabrikalarına üç sınıf agrega tedarik edilirken, üretilen kum doğrudan Hanoi ve çevresindeki hazır beton tesislerine tedarik ediliyor. Müşteri geri bildirimi: "Kompakt düzen, arazi edinme maliyetlerinden büyük ölçüde tasarruf etmemizi sağladı. Sahamız, düz arazilerin az ve pahalı olduğu dağlık bir bölgede yer alıyor. Tasarımınız, 10 milyon metrik tonluk kapasiteyi, genellikle 6-7 milyon metrik ton için gerekli olan bir alana sığdırdı. PCZ kırıcı, tek bir makineyle saatte 3.000 metrik ton hızla çalışıyor, bu da bakım planlamamızı büyük ölçüde basitleştiriyor. DMC torba filtre sistemi, tüm sahayı tam kapasitede bile tozsuz tutuyor. Bu hat, Kuzey Vietnam'daki tüm yeni taş ocakları için referans proje haline geldi.”

Taş Üretim Hattı SSS

S: Tek bir ağır hizmet tipi çekiçli kırıcı gerçekten saatte 3.000 metrik ton işleyebilir mi?

C: Evet, PCZ serisi büyük ağır hizmet tipi çekiçli kırıcılar, saatte 1.600 ila 3.500 metrik ton arasında değişen işleme kapasitesiyle tasarlanmıştır. Kireç taşının basınç dayanımının 150 MPa'yı aşmadığı koşullarda tek bir ünite saatte 3.000 ton üretim kapasitesine ulaşabilmektedir. Maden Ocakları için Yüksek Kapasiteli Kırma Üretim Hattı ve EPC Anahtar Teslim Hizmetleri Bu, öncelikle büyük rotor çapı ve yüksek dönüş hızıyla elde edilir.

S: Kompakt düzen ekipman bakımını etkiler mi?

C: Hayır, öyle değil. Kompakt düzen, üç boyutlu istifleme ve alan optimizasyonu yoluyla elde edilir. Bakım standartlarına uygun olarak her bir ekipman parçası için hâlâ yeterli çalışma alanı ve kaldırma geçitleri ayrılmıştır ve bakım kapıları ve çalıştırma platformları tam donanımlı olup, rutin denetimlerin ve aşınan parçaların değiştirilmesinin normal şekilde ilerlemesine olanak sağlar.

S: Üç ürün özelliği ayarlanabilir mi?

C: Elek ağ boyutları gerektiği gibi değiştirilebilir. Standart konfigürasyonlar 0–5 mm, 10–20 mm ve 10–30 mm'yi içerir. Müşteriler, sadece elek konfigürasyonunu ayarlayarak pazar talebine göre 20–40 mm gibi özellikler ekleyebilirler. Madencilik Operasyonları için Büyük Ölçekli Kireçtaşı Kırma ve Eleme Üretim Hattı.

Soru: Yıllık 10 milyon tonluk üretim kapasitesi için çevre koruma yatırımı önemli mi?

C: Çevre koruma yatırımı toplam yatırımın yüzde 8 ila 12'sini oluşturuyor. DMC torba filtreli toz toplayıcı kümesi, düşük işletme maliyetlerine ve uzun filtre torbası servis ömrüne sahiptir ve tamamen kapalı çalışması, çevresel ceza riskini temelden ortadan kaldırır; genel getiriler yatırımın çok üzerindedir.

S: Sistem daha fazla spesifikasyon içerecek şekilde genişletilebilir mi veya kum üretim oranı arttırılabilir mi?

C: Evet. Tasarım, kum yapımı ve şekillendirme modülleri için arayüzler içerir. Üretilen kumun oranını artırmak için bir ZSJ çift rotorlu kum yapma makinesi ekleyebilir veya kaba agregaların parçacık şeklini optimize etmek için bir şekillendirme makinesi dahil edebilirsiniz. Yüksek Verimli Kireçtaşı Kırma Çözümleri için Anahtar Teslim Mühendislik Hizmetleri Aşamalı genişletme planları sağlayabiliriz.

Yıllık 10 milyon metrik tonluk kireçtaşı kırma üretim hattına yönelik özelleştirilmiş bir çözüm ve fiyat teklifi almak için lütfen çevrimiçi bir mesaj bırakın veya uluslararası iş ekibimizle e-posta yoluyla iletişime geçin.
