Darbeli Kırıcı Seçim Kılavuzu: Parçacık Şekli Avantajları, Uygulama Sınırları ve Üç Çekirdek Parametresi

Kırma ekipmanı seçiminde darbeli kırıcı sıklıkla tartışılan ve çekiçli kırıcıyla kolaylıkla karıştırılan bir modeldir. Temel avantajı çok açıktır: iyi bitmiş ürün parçacık şekli. İşlenen ürün kübiktir, gerilimsiz ve çatlaksızdır ve betonun yapıştırılması için uygun olan düşük uzamış ve pul pul içeriğe sahiptir. Bu nedenle, ürün partikül şekline ilişkin yüksek gereksinimlerin olduğu agrega üretiminde ve cevherin orta ve ince kırma operasyonlarında darbeli kırıcı genellikle tercih edilen seçeneklerden biri olarak kabul edilir.

Ancak darbeli kırıcı evrensel bir makine değildir. Sektördeki yaygın bir seçim özeti şudur: modeli parçacık şekline göre belirleyin, sınırı sertliğe göre belirleyin ve parçacık boyutunu boşluğa göre belirleyin. Bu makale, darbeli kırıcının seçim mantığını ve çalışma anahtar noktalarını sıralamak için bu üç ana çizgiyi takip etmektedir.

Çalışma Prensibi: Darbeli Kırıcı Neden Hem Büyük Kırma Oranına Hem de İyi Parçacık Şekline Ulaşabilir?

Darbeli kırıcı, malzemeleri kırmak için darbe enerjisini kullanan ve çekiçli kırıcı temel alınarak geliştirilmiş bir kırma makinesidir. Çalışma süreci aşağıdaki gibidir. Motor, rotorun yüksek hızda dönmesini sağlar. Malzeme üfleme çubuğu hareket bölgesine girdiğinde yüksek hızda rotor üzerindeki üfleme çubuklarına çarpar ve ezilir. Ezilen malzeme daha sonra rotorun üzerine monte edilen darbe cihazına, yani darbe plakasına veya darbe astarına atılır ve tekrar çarpılarak ezilir. Daha sonra darbe astarından darbe çubuğu hareket bölgesine geri döner ve darbe çubukları tarafından tekrar vurulur.

Bu işlem birinci, ikinci ve üçüncü darbe odalarında tekrarlanır. Malzeme, gerekli parçacık büyüklüğüne ulaşılıncaya kadar büyükten küçüğe doğru defalarca kırılır ve makinenin alt kısmından boşaltılır. Üfleme çubuğu darbesi artı darbe plakası darbesi artı malzemenin karşılıklı çarpışmasından oluşan bu kompozit kırma yöntemi, darbeli kırıcının iki temel özelliğini belirler: büyük kırma oranı ve iyi ürün parçacık şekli. Bazı malzemeler darbeli kırıcının kırma oranının 50'nin üzerine çıkabileceğini belirtmektedir.

Uygulanabilir Malzemeler ve Proses Akış Pozisyonu

Malzeme uyarlanabilirliği açısından darbeli kırıcı, kenar uzunluğu 500 mm'yi aşmayan ve basınç dayanımı 350 MPa'yı aşmayan çeşitli kaba, orta ve ince malzemeleri işleyebilir. Tipik malzemeler kireçtaşı, granit, bazalt, dolomit, şist, kumtaşı ve betonu içerir.

Bazı üretici malzemelerinde uygulanabilir basınç dayanımının üst sınırını 320 MPa veya 300 MPa olarak belirttiği ve üreticiler ile modeller arasında bazı farklılıklar bulunduğu unutulmamalıdır. Seçim sırasında spesifik ekipmanın teknik parametre tablosu standart olarak alınmalı ve hesaplama gerçek cevher sertliği ile birleştirilmelidir.

Proses akışında darbeli kırıcı çoğunlukla sekonder kırma ekipmanı olarak kullanılır ve genellikle çeneli kırıcı tarafından kaba kırmanın ardından kırma görevini üstlenir. Cevher kırma, demiryolu, otoyol, inşaat sektörü, yapay kum ve taş üretimi ve diğer alanlarda yaygın olarak kullanılmaktadır. Ürün parçacık şeklinin düzenli ve uzun olması ve pullanma içeriğinin düşük olması nedeniyle, agrega parçacık şekline ilişkin yüksek gereksinimlerin olduğu yüksek dereceli beton agrega üretiminde bariz avantajlara sahiptir.

Sınır Koşulları: Darbeli Kırıcının Seçilmemesi Gereken Çalışma Koşulları

Sertlik üst sınırı sert bir sınırdır. Basınç dayanımı 350 MPa'nın çok üzerinde olan sert cevherler için konik kırıcı hala daha güvenilir bir seçimdir. Darbeli kırıcının konumlandırılması, orta sert ve altı malzemelerin orta ve ince kırılması ve şekillendirilmesidir ve yüksek sertlikteki cevher için konik kırıcının yerine kullanılmamalıdır.

Nem içeriği nispeten iyi bir toleransa sahiptir. Darbe plakası ile üfleme çubuğu arasındaki boşluğun ayar tasarımı, nispeten yüksek nem içeriğine sahip malzemeleri etkili bir şekilde işlemesine ve tıkanmayı önlemesine olanak tanır. Bu aynı zamanda darbeli kırıcının güney Çin'deki yağmurlu bölgelerdeki kum ve çakıl üretim hatlarında yaygın olarak kullanılmasının nedenlerinden biridir.

Seçimde Kavranması Gereken Üç Temel Parametre

1. Yem Parçacık Boyutu ve Yem Giriş Boyutu

Darbeli kırıcının izin verilen besleme parçacık boyutu doğrudan besleme giriş boyutuyla ilgilidir. Seçimde kenar boşluğu bırakılmalı ve maksimum geçiş boyutuna göre tam yükte tasarımdan kaçınılmalıdır. Püskürtülen cevherin şekli düzensizdir ve fiili operasyonda kenarlarda ve köşelerde sıkışma olağandışı bir durum değildir.

2. Rotor Özellikleri ve Motor Gücü

Rotor, darbeli kırıcının temel çalışma kısmıdır. Rotorun çapı ve uzunluğu, ekipmanın üretim kapasitesini ve kırma etkisini büyük ölçüde belirler. Motor gücünün rotor özelliklerine, işleme kapasitesine ve malzeme sertliğine uygun olması gerekir. Aşağıda iki model aralığının örnekleri verilmiştir:

Orta model, örnek kod HSI 1315: rotor spesifikasyonu 1380 x 1500 mm, motor desteği 250 ila 315 kW, işleme kapasitesi 250 ila 320 ton/saat.
Büyük model, örnek kodu HSI 1520: rotor özelliği 1500 x 2000 mm, destekleyen motor 500 kW, işleme kapasitesi 400 ila 500 ton/saat.

Yukarıdaki değerler referans aralıklarıdır. Gerçek seçim, üretici tarafından sağlanan teknik parametre tablosuna dayanmalı ve gerçek cevher sertliği, besleme parçacık boyutu bileşimi ve boşaltma gereklilikleri ile birlikte hesaplanmalıdır. Basitçe tonaj çarpı katsayısıyla tahmin edilmemelidir. Belirli çalışma koşulları sağlandıktan sonra teknik ekip konfigürasyonu hesaplayabilir.

3. Deşarj Açıklığı Ayar Aralığı: Partikül Boyutu Kontrolünün Temel Yöntemi

Darbeli kırıcının boşaltılan parçacık boyutunu ayarlamanın temel yolu, darbe çerçevesi, yani darbe plakası ve rotor arasındaki boşluğu ayarlamaktır. Boşluk azaltıldığında, malzeme boşlukta daha güçlü bir darbe alır ve daha uzun süre kalır, böylece boşaltma daha ince olur. Boşluk arttığında deşarj daha kaba hale gelir.

Bu mekanizmanın fiili çalışmada dikkate değer bir kuralı vardır: Üfleme çubukları kullanımla birlikte yavaş yavaş aşınır ve incelir, boşluk pasif olarak artar ve boşaltılan parçacık boyutu giderek kabalaşır. Deneyim özetleri, yeni bir darbe çubuğunun 20 mm malzeme üretebildiğini, iki aylık kullanımdan sonra bu malzemenin 30 mm olabileceğini gösteriyor. Bu sırada, hedef parçacık boyutunu eski haline getirmek için darbe plakasının veya öğütme plakasının üfleme çubuğuna doğru uygun şekilde ayarlanması gerekir.

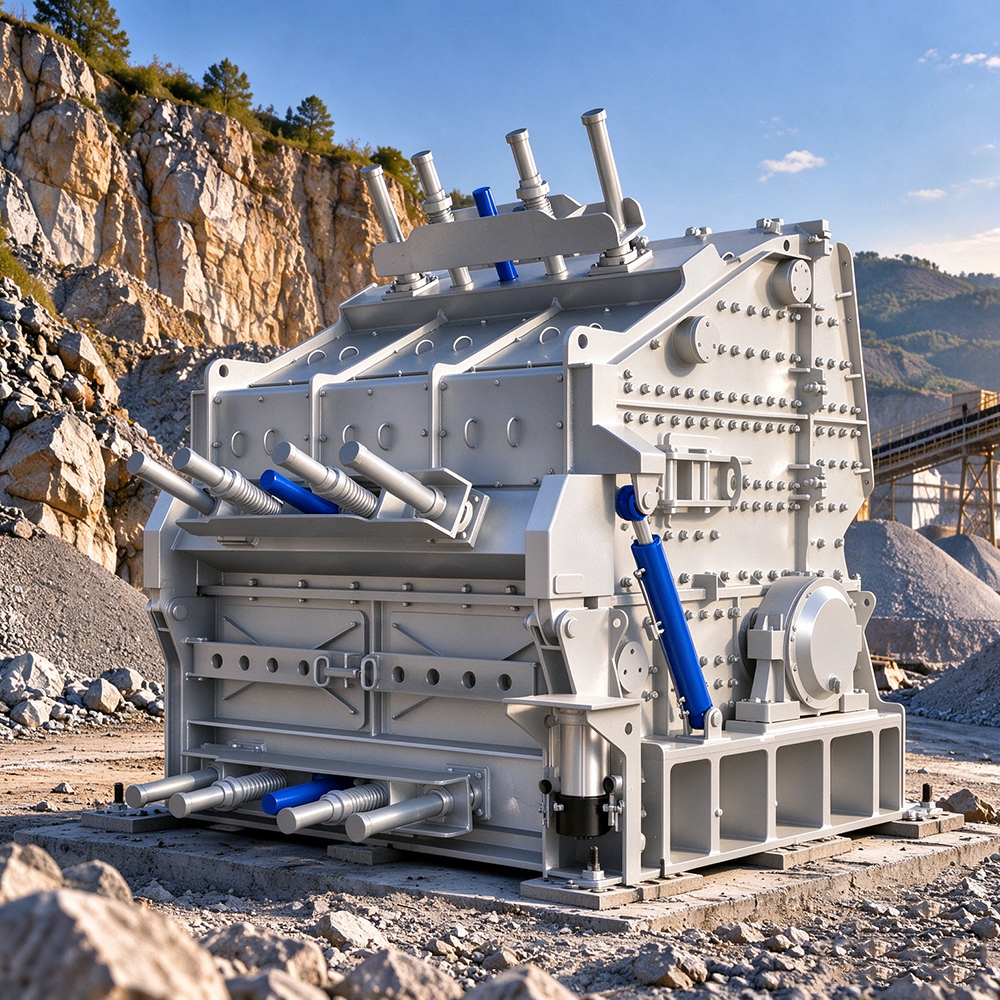

Bu nedenle seçim sırasında ekipmanın boşluk ayar aralığının ve hidrolik ayar gibi ayar yönteminin uygun olup olmadığını kontrol edin. Bu doğrudan parçacık boyutu kontrol kapasitesi ve günlük üretimdeki aksama süresiyle ilgilidir.

Kırma Oranı ve Proses Konumlandırma: Tek Aşamalı Kırmaya Rasyonel Bir Bakış

Darbeli kırıcının kırma oranı büyüktür ve bazı senaryolarda kırma işlemi basitleştirilebilir. Bazı materyaller, çok aşamalı kırma işlemini tek aşamalı kırmaya dönüştürebileceğini belirtmektedir. Ancak bu avantajın rasyonel bir bakış açısına ihtiyacı var. Metal cevheri hazırlamada, darbeli kırıcı genellikle ikinci aşama orta ve ince kırma ekipmanı olarak kullanılmaktadır ve birinci aşama kaba kırma hala bir çeneli kırıcı veya döner kırıcı tarafından gerçekleştirilmektedir. Darbeli kırıcının proses basitleştirmesi, kaba kırmayı tamamen değiştirmek yerine, orta ve ince kırmadaki aşama sayısının azaltılması veya geri dönüş yükünün azaltılmasıyla daha fazla yansıtılmaktadır.

Çalıştırma ve Bakım: Parçacık Boyutu Kararlılığını Üç Şey Belirler

İlk olarak, darbe çubuğu aşınma yönetimi işin özüdür. Üfleme çubukları darbeli kırıcının en kritik aşınan parçalarıdır. Eşit olmayan aşınma veya gevşeklik, kırma kuvvetinde dengesizliğe ve eşit olmayan boşaltma partikül boyutuna neden olacaktır. Aşınma durumu sahada düzenli olarak kontrol edilmeli ve aşınma şiddetli olduğunda, rotor kuvvet dengesini sağlamak için çiftler halinde veya bir bütün olarak değiştirilmelidir. Darbe çubuklarının değiştirilmesi veya montajı sonrasında rotor balansı iyi yapılmaz ise çalışma sırasında titreşim meydana gelecek ve yatak aşınması hızlanacaktır. Yeni değiştirilen darbe çubuklarının ağırlığının tutarlı tutulması gerekir; bu, rotor dinamik dengesinin korunması için temel bir gerekliliktir.

İkincisi, boşluk denetimi ve parçacık boyutu geri bildirimi. Aralığı ayarlamadan önce ürün parçacık boyutunun standardı açıkça aşmasını beklemeyin. Günlük çalışma, boşluğun ayarlanması gerekip gerekmediğine karar vermek için, alt eleme ekipmanının elek büyük boyutunun geri dönüş miktarı ve bitmiş ürünlerdeki uzamış ve pul pul oranı gibi sinyalleri birleştirmelidir. Gömleklerin ve üfleme çubuklarının aşınmasından kaynaklanan aşırı boşluk, aşırı tahliye parçacık boyutunun yaygın bir nedenidir. Tedavi yöntemi, ön ve arka darbe çerçevelerinin boşluğunun ayarlanması veya aşınmış parçaların değiştirilmesidir. Hidrolik ayar sistemiyle donatılmış modeller için boşluk ayarının rahatlığı arıza süresini önemli ölçüde azaltacaktır.

Üçüncüsü, yağlama ve anormal ses izleme. Yetersiz veya aşırı rulman yağlama gresi arızaya neden olabilir ve yağlama durumunun ekipman gereksinimlerine göre düzenli olarak kontrol edilmesi gerekir. Makinenin içindeki vuruntu sesi genellikle üfleme çubuğunun gevşekliğini, yabancı madde girişini veya bağlantı elemanının gevşekliğini gösterir. Arızanın genişlemesini önlemek için inceleme amacıyla makineyi derhal durdurun. Gömlek cıvatalarının sıkılma durumu da günlük muayene kapsamına dahil edilmelidir.

Seçim desteği hakkında: Darbeli kırıcının konfigürasyonunun cevher sertliği, besleme parçacık boyutu, hedef çıktı ve nihai ürün parçacık boyutu gereklilikleri ile birlikte kapsamlı bir şekilde hesaplanması gerekir. Spesifik çalışma koşulu parametreleri sağlandıktan sonra teknik ekip bir konfigürasyon planı ve süreç düzeni önerileri yayınlayabilir.
